Реферат

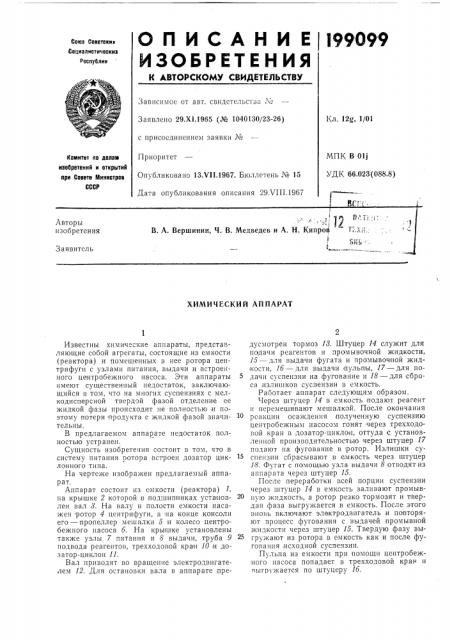

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l99099

Союз Советскик

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Х1.1965 (¹ 1040130/23-26) с присоединением заявки №

Приоритет

Опубликовано 13Х11,1967. Бюллетень ¹ 15

Дата опубликования описания 29.ЧП1.19б7

Кл. 12д, 1/01

МПК В 011

УДК 66.023(088.8) Комитет ло деиатс изобретений и открытий ори Совете Министров

СССР,! 1т) Р,,Tj,, 1

В. A. Вершинин, Ч. В. Медведев и А. Н, Кипров Т" .Ай,.

) 11 лиБ ".

Лвторы изобретения

Заявитель

ХИМИЧЕСКИЙ АППАРАТ

Известны химические аппараты, представляющие собой агрегаты, состоящие из емкости (реактора) и помещенных в нее ротора центрифуги с узлами питания, выдачи и встроенного центробежного насоса. Зти аппараты имеют существенный недостаток, заключающийся в том, что на многих суспензиях с мелкодисперсной твердой фазой отделение ее жидкой фазы происходит пе полностью,и поэтому потери продукта с жидкой фазой значительны.

В предлагаемом аппарате недостаток полностью устранен.

Сущность изобретения состоит в том, что в систему питания ротора встроен дозатор циклонного типа.

На чертеже изображен предлагаемый аппаратт.

Лппарат состоит из емкости (реактора) l, па крышке 2 которой в подшипниках установлен вал 8. На валу в полости емкости насажен ротор 4 центрифуги, а на конце консоли его — пропеллер мешалки 5 и колесо центробежного насоса б. На крышке установлены также узлы 7 питания и 8 выдачи, труба 9 подвода реагентов, трехходовой кран 10 и дозатор-циклон 11.

Вал приводят во вращение электродвигателем 12. Для остановки вала в аппарате предусмотрен тормоз 18. Штуцер 14 служит для подачи реагентов и промывочной жидкости, 15 — для выдачи фугата и промывочной жидкости, lб — для выдачи пульпы, 17 в для подачи суспензии на фугование и 18 — для сброса излишков суспензии в емкость.

Раоотает аппарат следующим образом.

Через штуцер 14 в емкость подают реагент и перемешивают мешалкой. После окончания реакции осаждения полученную су спензию центробежным насосом гонят через трехходовой кран в,дозатор-циклон, оттуда с установленной производительностью через штуцер 17 подают на фугование в ротор. Излишки суспензии сбрасывают в емкость через штуцер

18. Фугат с помощью узла выдачи 8 отьодятиз аппарата через штуцер 15.

После переработки всей порции суспензии через штуцер 14 в емкость заливают промывную хкидкость, а ротор резко тормозят и ТВердая фаза выгружается в емкость. После этого вновь включают электродвигатель и повторяют процесс фугования с выдачей промывной жидкости через штуцер 15. Твердую фазу выгружают из ротора в емкость как и после фугования исходной суспензии.

Пульпа из емкости при помощи центробежного насоса попадает в трехходовой кран и выгружается по штуцеру lб.

199099

Предмет изобретения

Составитель А. Кашников

Редактор Л. Г. Герасимова Техред Л. Я. Бриккер Корректоры: Е. Н. Гудзова и Т. Д. Чунаева

Заказ 2807/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова. 2

Химический аппарат, состоящий из емкости (реактора) и помещенных в нее ротора центрифуги с узлами питания и выдачи и центробежного насоса, отличающийся тем, что, с целью уменьшения потерь продукта, в линию питания ротора встроен дозатор-циклон.
