Патент ссср 199199
Иллюстрации
Показать всеРеферат

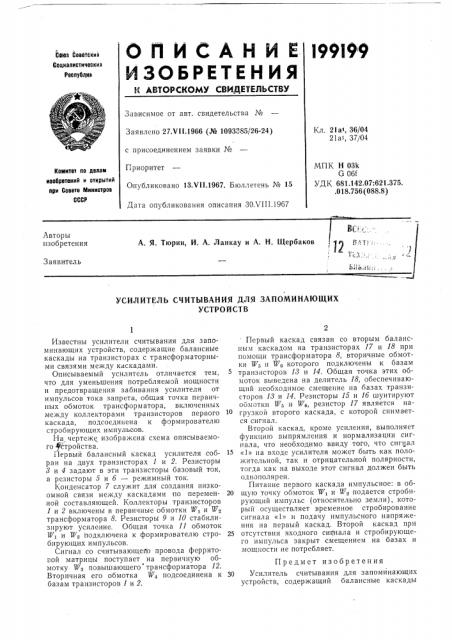

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
l99I9 9
Оввз Советский
Социвлистическин
Республин
Зависимое от авт. свидетельства ¹
Кл. 21а1, 36/04
21а>, 37/04
Заявлено 27.VII.1966 (№ 1093385/26-24) с присоединением заявки №
Приоритет
Опубликовано 13Х11.1967. Бюллетень № 15
Дата опубликования описания ЗОХ111.1967
МПК H 03k
G 061
УДК 681 142 07 621 375.018.756 (088,8) Комитет по делом изобретений и открытий при Совете Министров
СССР
g(с
А. Я. Тюрин, И. А. Ланкау н А. Н. щербаков с с
Авторы изобретения с
"- л
3 аявитель и сс, ав с1 ЕУ Л 11 -е, УСИЛИТЕЛЬ СЧИТЫВАНИЯ ДЛЯ ЗАПОМИНАЮЩИХ
УСТРОЙСТВ
Известны усилители считывания для запоминающих устройств, содержащие балансные каскады на транзисторах с трансформаторными связями между каскадами.
Описываемый усилитель отличается тем, что для уменьшения потребляемой мощности и предотвращения забивания усилителя от импульсов тока запрета, общая точка первичных обмоток трансформатора, включенных между коллекторами транзисторов первого каскада, подсоединена к формирователю стробирующих импульсов.
На чертеже изображена схема описываемого устройства.
Первый балансный каскад усилителя собран на двух транзисторах 1 и 2. Резисторы
8 и 4 задают в эти транзисторы базовый ток, а резисторы 5 и б — режимный ток, Конденсатор 7 служит для создания низкоомной связи между каскадами по переменной составляющей. Коллекторы транзисторов
1 и 2 включены в первичные обмотки W> и W трансформатора 8. Резисторы 9 и 10 стабилизируют усиление. Общая точка 11 обмоток
W> и Р;, подключена к формирователю стробирующих импульсов.
Сигнал со считывающепо провода ферритовой матрицы поступает на перзичную обмотку % с повышающего трансформатора 12.
Вторичная его обмотка W4 подсоединена к базам транзисторов 1 и 2.
Первый каскад связан со вторым балансным каскадом на транзисторах 17 и 18 при помощи трансформатора 8, вторичные обмотки W;; и Wi; которого подключены к базам транзисторов 18 и 14. Общая точка этих обмоток выведена на делитель 18, обеспечивающий необходимое смещение на базах транзисторов 18 и 14. Резисторы 15 и 1б шунтируют обмотки К;, и Wi;, резистор 17 является нагрузкой второго каскада, с которой снимается сигнал.
Второй каскад, кроме усиления, выполняет функцию выпрямления и нормализации сигнала, что необходимо ввиду того, что сигнал
1 «1» на входе усилителя может быть как положительной, так и отрицательной полярности, тогда как на выходе этот сигнал должен быть однополярен.
Питание первого каскада импульсное: в об20 шую точку обмоток Wy и W> подается стробирующий импульс (относительно земли), который осуществляет временное стробирование сигнала «1» и подачу импульсного напряжения на первый каскад. Второй каскад при
25 отсутствии входного сигнала и стробирующего импульса закрыт смещением на базах и мощности не потребляет.
Предмет изобретения
30 Усилитель считывания для запоминающих устройств, содержащий бал ансные каскады
)99199
Составитель А. А. Соколов
Редактор H. О. Громов
Тсхред А. А. Камыгииикова Корректоры; Л. В. Наделяева и В. В, Крылова
Заказ 2Ь09>9 Тираж 535 Поди исиос
ЦИИИПИ Комитста по делам изобретсиий и о крьггий при Совете Мииист >ов СССР
Москва, Пеппер, пр. Ссрова, д. 4
Типография, пр. Сапунова, 2 на транзисторах с трансфоргматорными свя зями между каскадами, отляча>огаийся тем, что, с целью уменьшения потребляемой мощности и предотвращения забивания усилителя от импульсов тока запрета, обьцая точка первпчных обмоток трансформатора, включенных между коллекторами транзисторов первого каскада усилителя, подсоедипена к формирователю стробирующих импульсов.
