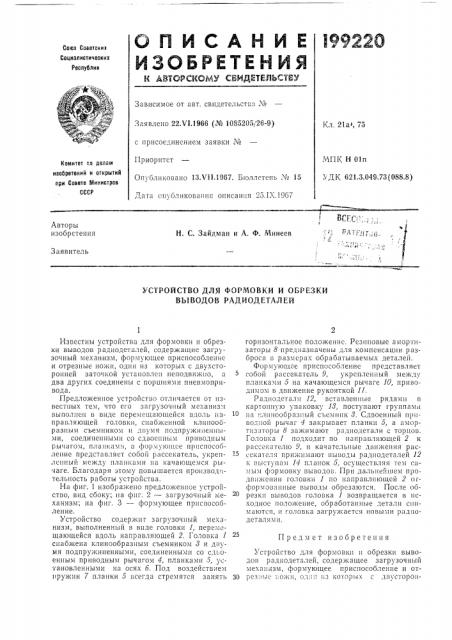

ОПИСАНИЕ 199220

ИЗОБРЕТЕ Н ИЯ

H АВТОР(:ИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Л 1.1966 (№ 1085205/26-9) Кл. 21а(, 75 с присоединением заявки №

МПК И 01п

, ДК 621.3.049.73(088.8) Приоритет

Опт бликовапо 13Л 11,1967. Б(оллетень ¹ 15

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описанпя 25.(Х.1967

Авторы изобретения

H. С. Зайдман и A. Ф. Минеев

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМОВКИ И ОБРЕЗКИ

ВЫВОДОВ РАДИОДЕТАЛЕЙ

Предмет изобретения

Известны устройства для формовки и обрезки выводов радиодеталей, содержащие загрузочный механизм, формующее приспособление и отрезные но?ки, один из которых с двухсторонней заточкой установлен неподви?кпо, а два других соединены с поршнями пневмопривода.

Предложенное устройство отличается от известных тем, что его загрузочный механизм выполнен в виде перемещающейся Вдоль направляющей головки, снабженной клинообразным съемником т(двумя подпру?кипенными, соединеш(ыми со сдвоенным приводным рычагом, планкам.i, а (1?ор» Ioir(ce приспособление представляет собоп рассекатель, укрепленный ме?кд? планка(ми па качаlощсмся pblчаге. Благодаря этому повышается производительность работы устройства, На фиг. 1 изображено предложенное устройство, вид сбоку; на фпг. 2 — загрузочный механизм; на фиг. 3 — формующее приспособление.

Устройство содержит загрузочный механизм, выполненный в виде головки 1, пере;;;.щающейся вдоль направляющей 2. Головка 1 снабжена клинообразным съемником 8 и двумя подпру?киненными, соединенными со сдьoенным приводным рычагом 4, плгнкамп 5, установленными на осях б. Под воздействием пружин 7 планки 5 всегда стремятся занять горизонтальное положение. Резиновые амортизаторы 8 предназначены для компенсации разброса в размерах обрабатываемых деталей.

Формующее приспособление представляет собоп рассекатель 9, укрепленный междх планками 5 на качающемся рычаге 10, приводимом в движение рукояткой 11.

Радиодетали 12, вставленные рядами в картонпу(o 1 пакОВку 18, поступа(от Группам!(IIà . IIIHooop23iibIH съемник ?. Сдвоенный Ilj)(iвод(ой рычаг 4 закрывает планки 5, à амортн" oòoðû 8 зажимают радио.råòàëè с торцов.

Головка 1 подходит по папраьляющей 2 к

P lcceI .t(тел1О 9, II качате Ibllblc $(3II?f(CHIIll P(tcсскателя прижиъ(а(от Выводы рад!(Одета. Iей 12 к выступам 14 планок 5, осуществляя тем самым формовку выводов, При дальнейшем продвижении ГолОВки 1 по напраВля!Ощей 2 ОГформовапные выводы обрезаются. После обрезки выводов головка 1 возвращается в исходнос положение, обработанные детали снимаются, и головка загружается новыми радиодеталями.

Устройство для формовки и обрезки выводов радиодеталей, содержащее загрузочный х!ехан (зм, формующее приспособление и от30 РСЗ!(Ь! С 1:0?КП, ОД-Н! 1(З КО ГОРЬ!Х С Д13УСТOPOI(199220

7! /

Wuz.1

b-b

Ра8.3

Составитель В. Судариков

Техред Т. П. Курилко Корректоры: Е. Ф. Полиоиова и Т. Д Чуиаева

Редактор И. Грузова

За .àç 2979/3 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ней заточкой установлен неподвижно, а два других соединены с поршнями пневмопривода, отличающееся тем, что, с целью повышения производительности работы устройства, загрузочный механизм выполнен в виде пере»ещающейся Вдоль HQ правля|ощеЙ головки, снабженной клинообразным съемником и двумя подпружиненными, соединенными со сдвоенным приводным рычагом, планками, а формующее приспособление выполнено в виде

5 расположенного между планками рассекателя, укрепленного на качающемся рычаге.
