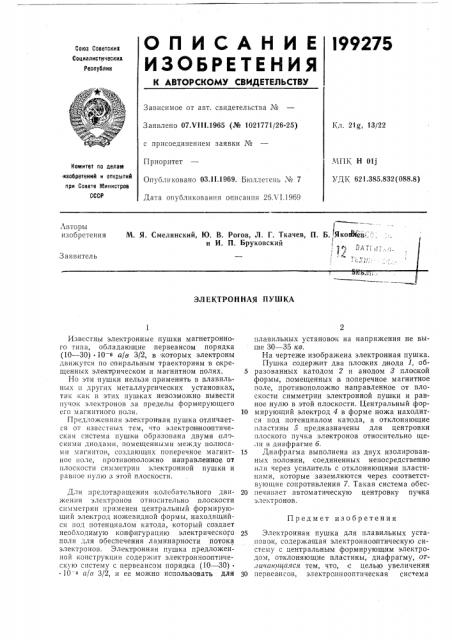

О Il И С А Н И Е l99275
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскик
Социалистическик
Республик
Зависимое от авт. свидетельства №
Кл. 21g, 13/22
Заявлено 07Х111.1965 (№ 1021771/26-25) с присоединением заявки №
МПК Н 011
УД К 621.385.832 (088.8) Приоритет
Опубликовано 03.11.1969. Бюллетень ¹ 7
Дата опубликования описания 26Л I.1969
Комитет по делам
-изобретении и сткрытиб при Совете Министров
СССР
Авторы изобретения
М. Я. Смелянский, 10. В. Рогов, Л, Г. Ткачев, П. Б.;Якоййав и И. П. Бруковский
11 (,,", ХФ
Заявитель
ЭЛ ЕКТРО Н НАЯ ПУШ КА
Предмет изобретения
Известны электронные пушки магнетронного типа, обладающие первеансом порядка (10 — 30) ° 10 е а/s 3/2, в которых электроны движутся по спиральным траекториям в скрещенных электрическом и магнитном полях.
Но эти пушки нельзя применять в плавильных и других металлургических установках, так как в этих пушках невозможно вывести пучок электронов за пределы формирующего его магнитного поля.
Предложенная электронная пушка отличается от известных тем, что электрояноо|птическая система пушки образована двумя плоскими диодами, помещенными между полюсами магнитов, создающих поперечное магнитное поле, противоположно направленное от плоскости симметрии электронной пушки и равное нулю в этой плоскости.
Для предотвращения колебательного движения электронов относительно, плоскости симметрии применен центральный формирующий электрод ножевидной формы, находящийся под потенциалом катода, который создает необходимую конфигурацию электрического поля для обеспечения ламинарности потока электронов. Электронная пушка предложенной конструкции содержит электронноо пти ческую систему с первеансом порядочка (10 — 30) °
° 10-с а/в 3/2, и ее можно использовать для плавильных установок на напряжения не выше 30 — 35 кв.
На чертеже изображена электронная пушка.
Пушка содержит два плоских диода 1, об5 разованных катодом 2 и анодом 8 плоской формы, помещенных в поперечное магнитное поле, противоположно направленное от плоскости симметрии электронной пушки и равное нулю в этой плоскости. Центральный фор10 мирующий электрод 4 в форме ножа находится под потенциалом катода, а отклоняющие пластины 5 предназначены для центровки плоского пучка электронов относительно щели в диафрагме б.
15 Диафрагма выполнена из двух изолированных половин, соединенных непосредственно или через усилитель с отклоняющими пластинами, которые заземляются через соответствующие сопротивления 7. Такая система обес20 печивает автоматическую центровку пуч|ка электронов.
25 Электронная пушка для плавильных установок, содержащая электроннооптическую систему с центральным формирующим электродом, отклоняющие пластины, диафрагму, отличающаяся тем, что, с целью увеличения
30 первеансов, электрсннооптическая система
199275 г !
Qå
Корректор О. И. Попова
Редакз ор П, Шлайн Техрсд А. А. Камышникова
Заказ 145/2 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 электронной пушки образована двумя плоскими диодами, помещенными между полюсами магнитов, сездающих поперечное магнитное поле, противоположно направленное от плоскости симметрии электронной пушки и равное нулю в этой плоскости, причем центральный формирующий электрод электроннооптической системы, ооеспечивающий ламина рность пучка электронов, имеет форму
5 по«на.
