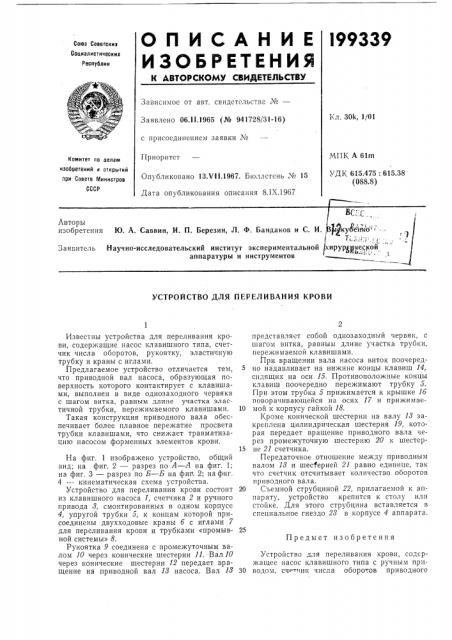

О П И С А Н И Е 199339

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свита Советских

Социалистических

Республик

Зависимое от авт, свидетельства №вЂ”

Ел. 30k, 1/01

Заявлено 06.11,1965 (№ 941728/31-16) с присоединением заявки ¹

МПК А 61m

УДК 615,475: 615.38 (088.8) Приоритет

Комитет ло аелам изобретений и открытий ори Совете Министров

СССР

Опубликовано 13.М1.1967. Бюллетень № 15

Дата опубликоьания описания 8.1Х.1967

ВС „.I

Ю. А. Саввин, И. П. Березин, Л. Ф. Бандаков и С. И. ЯЯкубтеттко"

Т;,,),;,,„, .с

Научно-исследовательский институт экспериментальной (кийуйЗХчесдой аппаратуры и инструментов

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕЛИВАНИЯ КРОВИ

Предмет изобретения

Извес1ны устройства для переливания крови, содержащие насос клавишного типа, счетчик числа оборотов, рукоятку, эластичную трубку и краны с иглами.

Предлагаемое устройство отличается тем, что приводной вал насоса, образующая поверхность которого контактирует с клавишами, выполнен в виде однозаходного червяка с шагом витка, равным длине участка эластичной трубки, пережимаемого клавишами.

Такая конструкция приводного вала обеспечивает более плавное пережатие просвета трубки клавишами, что снижает травматизацию насосом форменных элементов крови.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фип. 2; на фиг.

4 — кинематическая схема устройства.

Устройство для переливания крови состоит из клавишного насоса 1, счетчика 2 и ручного привода 8, смонтированных в одном корпусе

4, упругой трубки 5, к концам которой присоединены двухходовые краны б с иглами 7 для переливания крови и трубками «промывной системы» 8, Рукоятка 9 соединена с промежуточным валом 10 через конические шестерни 11. Вал 10 через конические шестерни 12 передает вращение на приводной вал 18 насоса. Вал И представляет собой однозаходный червяк, с шагом витка, равным длине участка трубки, пережимаемой клавишами.

При вращении вала насоса виток поочеред5 но надавливает на нижние концы клавиш 14, сидящих на оси 15. Противоположные концы клавиш поочередно пережимают трубку 5.

При этом трубка 5 прижимается к крышке lб поворачивающейся на осях 17 и прижимае10 мой к корпусу гайкой 18.

Кроме конической шестерни на валу 18 закреплена цилиндрическая шестерня 19, которая передает вращение приводного вала через промежуточную шестерню 20 к шестер15 не 21 счетчика.

Передаточное отношение между приводным валом 13 и шестерней 21 равно единице, так что счетчик отсчитывает количество оборотов приводного вала.

20 Съемной струбциной 22, прилагаемой к аппарату, устройство крепится к столу нлн стойке. Для этого струбцина вставляется в специальное гнездо 28 в корпусе 4 аппарата.

Устройство для переливания крови, содержащее насос клавишного типа с ручным при30 водом, счев 1ик числа оборотов приводного

199339

Составитель Б. С. Бобров

Текрсд Л. Я. Бриккер

Корректоры: E. Н. Гудзова и А. Н. Татариицеаа

Редакзор В. Н. Торопова

Заказ 2804!6 Тираж 535 Подписпое

ЦИИИ11И Комитета по делам изобретений и открытий при Совстс Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Саиуиова, 2 вала, эластичную трубку и краны с иглами для переливания крови, отличающееся тем, что, с целью снижения травматизации насосом форменных элементов крови путем более плавного пережатия просвета эластичной трубки, его приводной вал, образующая повсрхность которопо контактирует с клавишами, выполнен в виде однозаходного червяка с шагом витка, равным длине участка эла5 стичпой трубки, пере>кимаемого клавишами.
