Способ обработки гидролизного лигнина

Способ обработки гидролизного лигнина

Иллюстрации

Показать все

Реферат

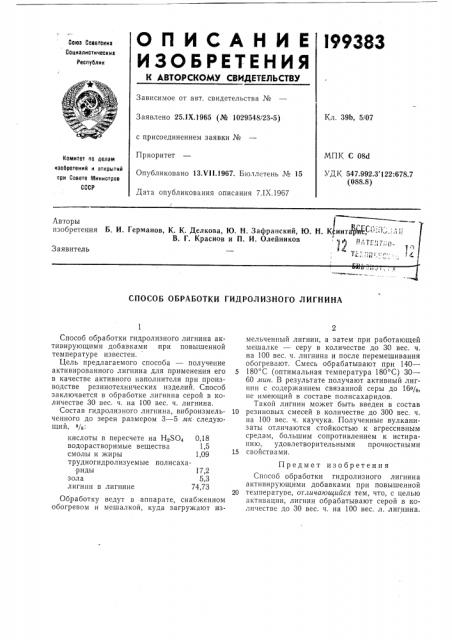

ОПИСАНИЕ

ИЗОЫ ЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 39Ь, 5 07

Заявлено 25.1Х.1965 (№ 1029548/23-5) с присоединением заявки №

Приоритет

Опубликовано 13Х!1.1967. Бюллетень № 15

Дата опубликования описания 7.IX.1967

МПК С 08d

УД К 547.992.3 122:678.7 (088.8) Комитет по аелам изобретений н открытий ори Совете Министров

СССР

СПОСОБ ОБРАБОТКИ ГИДРОЛИЗНОГО ЛИГНИНА

Способ обработки гидролизного лигнина активирующими добавками при повышенной температуре известен.

Цель предлагаемого способа — получение активированного лигнина для применения его в качестве активного наполнителя при производстве резинотехнических изделий. Способ заключается в обработке лигнина серой в количестве 30 вес. ч. на 100 вес. ч. лигнина.

Состав гидролизного лигнина, виброизмельченного до зерен размером 3 — 5 мк следующий, %; кислоты в пересчете на Не$04 0,18 водорастворимые вещества 1,5 смолы и жиры 1,09 трудногидролизуемые полисахариды 17,2 зола 5,3 лигнин в лигнине 74,73

Обработку ведут в аппарате, снабженном обогревом и мешалкой, куда загружают измельченный лигнин, а затем при работающей мешалке — серу в количестве до 30 вес. ч. на 100 вес. ч. лигнина и после перемешивания обогревают. Смесь обрабатывают при 140—

5 180 С (оптимальная температура 180 С) 30—

60 мин. В результате получают активный лигнин с содержанием связанной серы до 16%, »е имеющий в составе полисахаридов.

Такой лигнин может быть введен в состав

10 резиновых смесей в количестве до 300 вес, ч. на 100 вес. ч. каучука. Полученные вулканизаты отличаются стойкостью к агрессивным средам, большим сопротивлением к истиранию, удовлетворительными прочностными

15 свойствами.

Предмет изобретения

Способ обработки гидролизного лигнина активирующими добавками при повышенной

20 температупе, от.шчающийся тем, что, с целью активации, лигнин обрабатывают серой в количестве до 30 вес. ч. на 100 вес. л, лигнина,
