Конструкционная сталь
Иллюстрации
Реферат

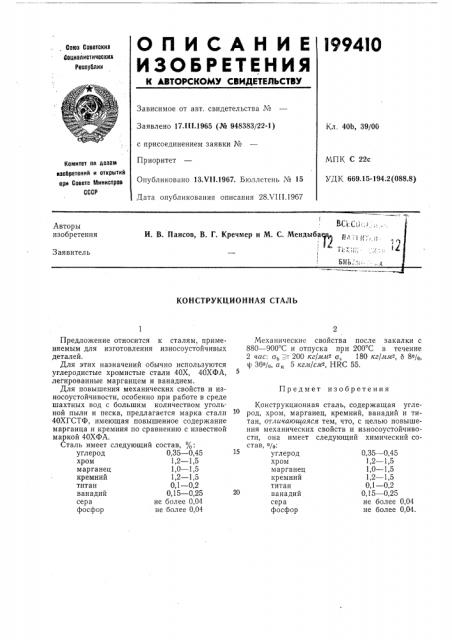

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l994lO, Союз Советских
4оциалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 17. Ill.1965 (№ 948383/22-1) с присоединением заявки №
Приоритет
Опубликовано !З.V11.1967. Бюллетень ¹ 15
Дата опубликования описания 28Х111.1967
Кл. 40b, 39/00
МПК С 22с
УДК 669.15-194.2 (088.8) Комитет пе делам изобретений и открытий ори Совете Министров
СССР
КОНСТРУКЦ,ИОННАЯ СТАд
Предложение относится к сталям, приме. няемым для изготовления износоустойчивых деталей.
Для этих назначений обычно используются углеродистые хромистые стали 40Х, 40ХФА, легированные марганцем и ванадием.
Для повышения механических свойств и износоустойчивости, особенно при работе в среде шахтных вод с большим количеством угольной пыли и песка, предлагается марка стали
40ХГСТФ, имеющая повышенное содержание марганца и кремния по сравнению с известной маркой 40ХФА.
Сталь имеет следующий состав, О4: углерод 0,35 — 0,45 хром 1,2 в 1,5 марганец 1,0 — 1,5 кремний 1,2 — 1,5 титан 0,1 — 0,2 ванадий 0,15 — 0,25 сера не более 0,04 фосфор не более 0,04
Механические свойства после закалки с
880 †9 С и отпуска при 200 С в течение
2 час: ос 200 кг/мм2 о, 180 кг/мм2, б 8%, тр 36%, а„5 кгм/см2, НКС 55.
Предмет изобретения
Конструкционная сталь, содержащая углерод, хром, марганец, кремний, ванадий и титан, отличающаяся тем, что, с целью повышения механических свойств и износоустойчивости, она имеет следующий химический состав, %: углерод 0,35 — 0,45 хром 1,2 в 1,5 марганец 1,0 в 1,5 кремний 1,2 в 1,5 титан 0,1 — 0,2 ванадий 0,15 — 0,25 сера не более 0,04 фосфор не более 0,04.
