Износостойкая сталь
Иллюстрации
Реферат

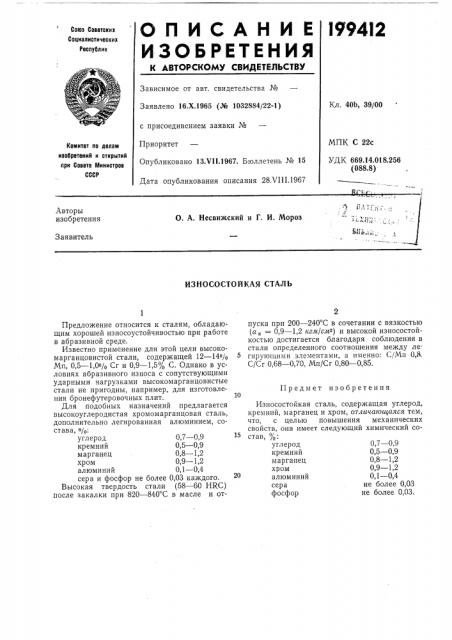

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l994I2
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.Х,1965 (№ 1032884/22-1) с присоединением заявки №
Приоритет
Опубликовано 13. 1/11.1967. Бюллетень № 15
Дата опубликования описания 28ХП1.1967
Кл. 40Ь, 39/00
МПК С 22с
УДК 669.14.018.256 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
О. А. Несвижский и Г. И. Мороз
Заявитель
ИЗНОСОСТОЙКАЯ СТАЛЬ
Предложение относится к сталям, обладающим хорошей износоустойчивостью при работе в абразивной среде.
Известно применение для этой цели высокомарганцовистой стали, содержащей 12 — 140/с
Мп, 0,5 — 1,0% Cr и 0,9 — 1,5% С, Однако в условиях абразивного износа с сопутствующими ударными нагрузками высокомарганцовистые стали не пригодны, например, для изготовле. ния бронефутеровочных плит.
Для подооных назначений предлагается высокоуглеродистая хромомарганцовая сталь, дополнительно легированная алюминием, состава, o/0. углерод 0,7 — 0,9
15 кремний 0,5 — 0,9 марганец 0,8 в 1,2 хром 0,9 в 1,2 алюминий 0,1 — 0,4 сера и фосфор не более 0,03 каждого.
Высокая твердость стали (58 — 60 HRC) после закалки при 820 — 840 С в масле и отпуска при 200 — 240 С в сочетании с вязкостью (a, = 0,9 — 1,2 кгм/смз) и высокой износостойкостью достигается благодаря соблюдения в стали определенного соотношения между легирующими элементами, а именно: С/Мп 0,8, С/Cr 0,68 — 0,70, Мп/Cr 0,80 — 0,85.
Предмет изобретения
Износостойкая сталь, содержащая углерод, кремний, марганец и хром, отличающаяся тем, что, с целью повышения механических свойств, она имеет следующий химический состав, %: углерод 0,7 — 0,9 кремний 0,5 — 0,9 марганец 0,8 в 1,2 хром 0,9 в 1,2 алюминий 0,1 — 0,4 сера не более 0,03 фосфор не более 0,03.
