Реферат

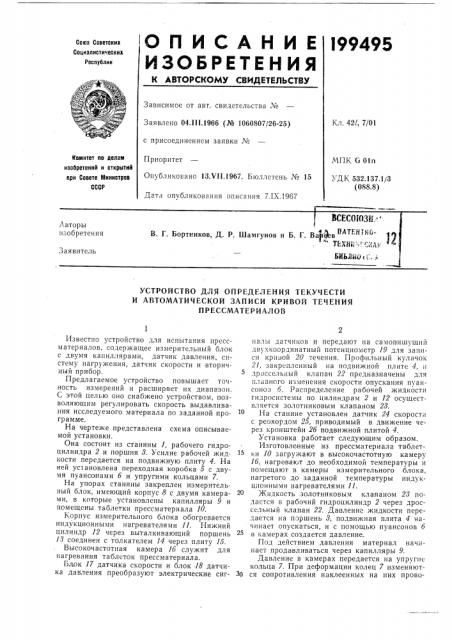

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42l, 7/01

Заявлено 04.111,1966 (№ 1060807126-25) с присоединением заявки №

Приоритет

Опубликовано 13.Vfl.1967. Бюллетень № 15

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

МПК 6 Oln

УД К 532.137.113 (088.8) Дата опубликования описания 7.IX.1967

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЕКУЧЕСТИ

И АВТОМАТИЧЕСКОЙ ЗАПИСИ КРИВОЙ ТЕЧЕНИЯ

П РЕССМАТЕ РИАЛ О В

Известно устройство для испытания прессматериалов, содержащее измерительный блок с двумя капиллярами, датчик давления, систему нагружения, датчик скорости и вторичный прибор.

Предлагаемое устройство повышает точность измерений и расширяет их диапазон.

С этой целью оно снабжено устройством, позволяющим регулировать скорость выдавливания исследуемого материала по заданной программе.

На чертеже представлена схема описываемой установки.

Она состоит из станины 1, рабочего гидроцилиндра 2 и поршня 8. Усилие рабочей жидкости передается на подвижную плиту 4. На ней установлена переходная коробка 5 с двумя пуансонами б и упругими кольцами 7.

На упорах станины закреплен измерительный блок, имеющий корпус 8 с двумя камерами, в которые установлены капилляры 9 и помещены таблетки прессматериала 10.

Корпус измерительного блока обогревается инду кционными нагревателями 11. Нижний цилиндр 12 через выталкивающий поршень

18 соединен с толкателем 14 через плиту 15, Высокочастотная камера 16 служит для нагревания таблеток прессматериала.

1злок 17 датчика скорости и блок 18 датчика давления преобразуют электрические сит»алы датчиков и передают на самопишущий двухкоординатный потенцио 1| Тр 19 для зап»си кривой 20 течения. Профильный кулачок

21, закрепленный на подвижной плите 4, » дроссельный клапан 22 предназначены для плавного изменения скорости опускания п ансонов 6. Распределение рабочей жидкости гидросистемы по цилиндрам 2 и 12 осуществляется золотниковым клапаном 28.

На станине установлен датчик 24 скорости с реохордом 25, приводимый в движение через кронштейн 26 подвижной плитой 4.

Установка работает следующим образом.

Изготовленные из прессматериала таблетки 10 загружают в высокочастотную камеру

16, нагревают до необходимой температуры и помещают в камеры измерительного блока, нагретого до заданной температуры индукц»онными нагревателями 11.

Жидкость золотниковым клапаном 28 подастся в рабочий гидроцилиндр 2 через дроссельный клапан 22. Давление жидкости передается на поршень 8, подвижная плита 4 начинает опускаться, и с помощью пуансонов 6 в камерах создается давление.

Под действием давления материал начинает продавливаться через капилляры 9.

Давление в камерах передается на упруг»е кольца 7. При деформации колец 7 изменяют30 ся сопротивления наклеенных на них прово199495

Составитель В. И. Вощанкин

Редактор Н. Джарагетти Техред А. А. Камышникова Корректоры: И. Л. Кириллова и Н. В. Черетаева

Заказ 2818/18 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 лоччых тензометрических сопротивлений. Разность сигналов, пропорциональная разности давлений в двух камерах, передается через блок 18 датчика давления на самопишущий двухкоординатный потенциометр 19 и записывается на диаграмме по оси ординат, отградуированной с учетом размеров капилляров в напряжении сдвига.

Для записи непрерывной кривой течения необходимо плавно изменять скорость опускания пуансонов. Это осуществляется с помощью профильного кулачка 21 и дроссельного клапана 22. Профильный кулачок при движении вниз постепенно перекрывает дроссельный клапан, непрерывно уменьшая объемный расход рабочей жидкости и этим самым автоматически по заданной программе измеряя скорость опускания пуансонов б.

Предмет изобретения

S Устройство для определения текучести и автоматической записи кривой течения прессматерналов, содержащее расположенные на станине измерительный блок с двумя капиллярами, датчик давления, датчик скорости, 10 силовую систему и камеру нагрева, отличаюtqeecя тем, что, с целью получения кривой течения с одновременной записью скорости и напряжения сдвига в прямоугольных координатах, на станине установлен дроссельный

15 клапан, связанный через профильный кулачок с силовой системой, а двухкоординатный самопишущий потенциометр соединен с датчиком скорости и давления,
