Реферат



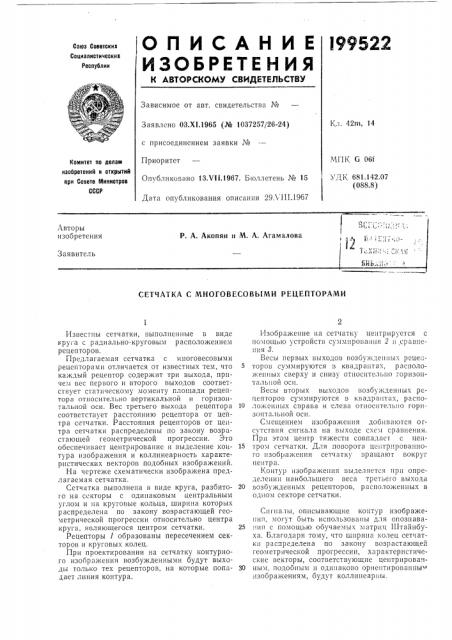

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

I 7. 42m, 14

Заявлено ОЗ.Х!.1965 (№ 1037257/26-24) с присоединением заявки №!! !XIII/ G 0Gt

Приоритет

Опубликовано 13.V!!.1967. Бюллетень № 15

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 681.142.07 (088.8) Дата опубликования описания 29Л 111.1967

СЕТЧАТКА С МНОГОВЕСОВЫМИ РЕЦЕПТОРАМИ

Известны сетчатки, выполненные в виде круга с радиально-круговым расположением рецепторов.

Предлагаемая сетчатка с многовесовыми рецепторами отличается от известных тем, что каждый рецептор содержит три выхода, причем вес первого и второго выходов соответствует статическому моменту площади рецептора относительно вертикальной и горизонтальной оси. Вес третьего выхода рецептора соответствует расстоянию рецептора от центра сетчатки. Расстояния рецепторов от центра сетчатки распределены по закону возрастающей геометрической прогрессии. Это обеспечивает центрирование и выделение контура изображения и коллинеарность характеристических векторов подобных изображений.

На чертеже схематически изображена предлагаемая сетчатка.

Сетчатка выполнена в виде круга, разбитого на секторы с одинаковым центральным углом и на круговые кольца, ширина которых распределена по закону возрастающей геометрической прогрессии относительно центра круга, являющегося центром сетчатки.

Рецепторы 1 образованы пересечением секторов и круговых колец.

При проектировании на сетчатку контурного изображения возбужденными будут BbIxoды только тех рецепторов, на которые попадает линия контура.

Изображение на сетчатку цептрируется с помогцью устройств суммирования 2 и сравнения 8.

Весы первых выходов возбужденных рецеп5 торов суммируются в квадрантах, расположенных сверху и снизу относительно горизонта.тьной осп.

Весы вторых выходов возбужденных рецепторов суммируются в квадраптах, распо10 ложеппых справа и слева относительно горизонтальной оси.

Смещением изображения добиваются огсутствия сигнала на выходе схс:,! сравнения.

Прн этом центр тяжести совпадает с цен15 тром сетчатки. Для поворота це трпрованного изображения сетчатку вращают вокруг центр а.

Контур изображения выделяется прп определении наибольшего веса третьего выхода

20 возбужденных рецепторов. расположенных в одном секторе сетчатки.

Сигналы, описывающие контур изображения, могут быть использованы для опознава25 ния с помощью обучаемых матриц Штайнбуха. Благодаря тому, что ширина колец сетчатки распределена по закону возрастающей геометрической прогрессии, характеристические векторы, соответствующие центрирован30 ным, подобным п одинаково ориентированны изображениям, будут коллинеарпы.

199522

Предмет изобретения

Составитель Г. Г. Гога

Редактор П. И. Шлайи Техред A. А, Камышиикова Корректоры; Г. И. Плешакова и Н И Быстрова

:Заказ 2811 13 Тираж 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова 2

1. Сетчатка с многовесовыми рецепторами, выполненная в форме круга с радиально-круговым расположением рецепторов, отличающаяся тем, что, с целью центрирования и выделения контура изображения, каждый рецептор сетчатки содержит три выхода, причем вес первого и второго выходов соответствует статическому моменту площади рецептора относительно горизонтальной и вертикальной оси сетчатки состветственно, а вес третьего выхода рецептора соответствует расстоянию рецептора от центра сетчатки.

2. Сет-1атка по п. 1, отличающаяся тем, что, с целью обеспечения коллинеарности характеристических векторов для случая центрирова:п1ых, одинаково ориентированных подобных изображений, расстояния рецепторов от центра сетчатки распределены по закону возрастающей геометрической прогрессии.
