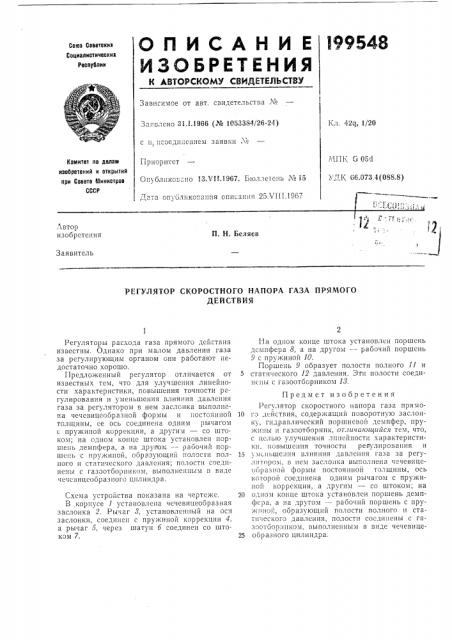

О П И С А Н И Е 199548

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заяьлсно 31.!.1966 (№ 1063384/26-24) Кл. 42q, 1/20

ИСОЕДННСПИЕМ 32HBKII №

I.ЧПК О 054

Приоритет

O1;убл иков:. о 13.711.1967. Бюллетень № 15

Комитет по лолам изобретений и открытий при Совете Министров

СССР

Уп,К 66.073.4(088.8) г1ата оп, бликова11ия описания 25.VIII.1967

Автор изобретения

П. H. Беляев

Заявитель

РЕГУЛЯТОР СКОРОСТНОГО НАПОРА ГАЗА ПРЯМОГО

ДЕЙСТВБЯ

Регуляторы расхода газа прямого действия известны. Однако при малом давлении газа за регулирующим органом они работают недостаточно хорошо.

Предложенный регулятор отличается от известных тем, что для улучшения линейности характеристики, повышения точности регулирования и уменьшения влияния давления газа за регулятором в нем заслонка выполнена чечевицеобразной формы и постоянной толщины, се ось соединена одним рычагом с пружиной коррекции, а другим — со што. ком; на одном ко1ще штока установлен поршень демпфера, а на друпом — рабочий порп руж11ной1, 00p33i IOIIII?II ного и статического давления; полости соединены с газоотборником, выполненным в виде чечевицеобразного цилиндра.

Схема устройства показана на чертеже.

В корпусе 1 установлена чечевицеобразная заслонка 2. Ры1аг 8, установленный на оси заслонки, соединен с пружиной коррекции 4, а рычаг б, через шатун 6 соединен со штоком 7.

На одном конце штока установлен поршень дсмпфера 8, а на другом — рабочий поршень

9 с пружиной 10.

Поршень 9 образует полости полного 11 и статического 12 давления. Эти полости соединены с газоотборником 18.

Предмет изобретения

Регулятор скоростного напора газа прямо10 го действия, содержащий поворотную заслонку, гидравлический поршневой демпфер, пружины и газоотборннк, отличающийся тем, что, с целью улучшения линейности характеристики, повыше;шя точност рерулирования и

15 уi!I II шения влияния давления газа за регулятором, в нем заслонка Выпол иена че !евицеооразной формы постоянной толщины, ось которой соединена одним рычагом с пружиной коррекции, а другим — со штоком; на

20 одном конце штока установлен поршень демпфсра, а на другом — рабочий поршень с пру>к1 ной, образующий полости полного и статического давления, полости соединены с газоотuop;«1«os!, выполненным в виде чечевице25 образного цилиндра.

199548
