Реферат

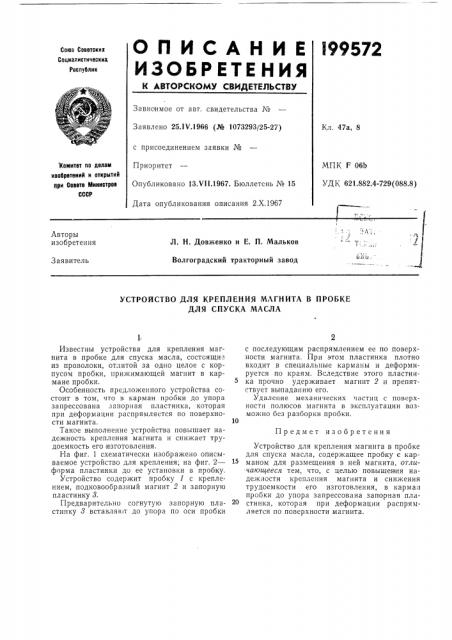

О П И С А Н И Е l99572

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.IV.!966 (№ 1073293/25-27) с присоединением заявки №

Приоритет

Опубликовано 13,VI I.1967. Бюллетень № 15

Дата опубликования описания 2.Х.1967

Кл, 47а, 8

МПК F 06Ь

УДК 621.882.4-729(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Л. Н. Довженко и Е. П. Мальков

Волгоградский тракторный завод

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ МАГНИТА В ПРОБКЕ

ДЛЯ СПУСКА МАСЛА

Предмет изобретения

Известны устройства для крепления магнита в пробке для спуска масла, состсящи. . из проволоки, отлитой за одно целое с корпусом пробки, прижимающей магнит в кармане пробки.

Особенность предложенного устройства состоит в том, что в карман пробки до упора запрессована запорная пластинка, которая при деформации распрямляется по поверхности магнита.

Такое выполнение устройства повышает надежность крепления магнита и снижает трудоемкость его:изготовления.

На фиг. 1 схематически изображено описываемое устройство для крепления; на фиг. 2— форма пластинки до ее установки в пробку.

Устройство содержит пробку 1 с креплением, подковообразный магнит 2 и запорную пластинку 8.

Предварительно согнутую запорную пластинку > вставляют до упора по оси пробки с последующим распрямлением ее по поверхности магнита. При этом пластинка плотно входит в специальные карманы и деформируется по краям. Вследствие этого пластинка прочно удерживает магнит 2 и препятствует выпаданию его.

Удаление механических частиц с поверхности полюсов магнита в эксплуатации возможно без разборки пробки.

Устройство для крепления магнита в пробке для спуска масла, содержащее пробку с карманом для размещения в ней магнита, отличаюи1ееся тем, что, с целью повышения надежности крепления магнита и снижения трудоемкости его изготовления, в карман пробки до упора запрессована запорная пластинка, которая при деформации распрямляется по поверхности магнита.

199572 чанг г

Составитель Г. Н. Запольский

Редактор Т. В. Данилова Техред Т. П. Курилко Корректоры; М, П. Ромашова и Г. И. Плешакова

Заказ 3073(2 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
