Реферат



Класс 67а, 29

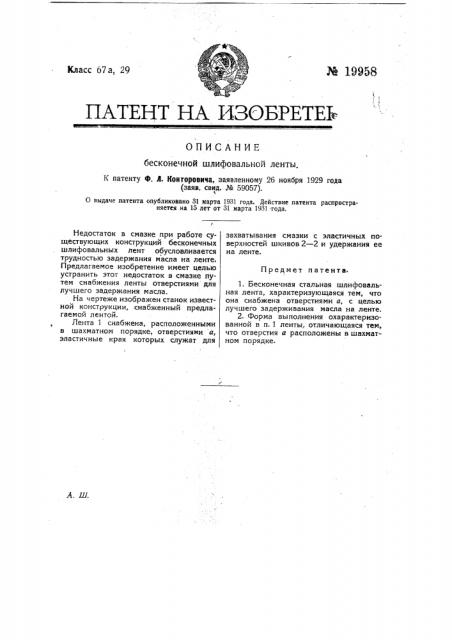

ПАТЕНТ НА ИЗОБРЕТЕЬ

ОПИСАНИЕ бесконечной шлифовальной ленты.

К патенту Ф. Я. Конторовича, заявленному 26 ноября 1929 года (заяв. свид. № 59057).

О выдаче патента опубликовано 31 марта 1931 года. Действие патента распространяетея на 15 лет от 31 марта 1931 тода.

Предмет патента

Недостаток в смазке при работе существующих конструкций бесконечных шлифовальных лент обусловливается трудностью задержания масла на ленте.

Предлагаемое изобретение имеет целью устранить этот недостаток в смазке путем снабжения ленты отверстиями для лучшего задержания масла.

На чертеже изображен станок известной конструкции, снабженный предлагаемой лентой.

Лента 1 снабжена, расположенными в шахматном порядке, отверстиями а, эластичные края которых служат для захватывания смазки с эластичных поверхностей шкивов 2 — 2 и удержания ее на ленте. l. Бесконечная стальная шлифовальная лента, характеризующаяся тем, что она снабжена отверстиями а, с целью лучшего задерживания масла на ленте.

2. Форма выполнения охарактеризованной в и. 1 ленты, отличающаяся тем, что отверстия а расположены в шахматном порядке.
