Реферат

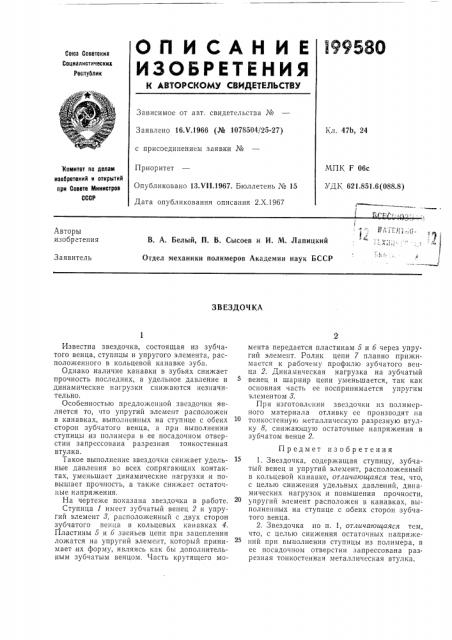

ОПИСАНИЕ В958О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 16.V.1966 (№ 1078504/25-27) с присоединением заявки №

Приоритет

Опубликовано 13.VI I.1967. Бюллетень № 15

Дата опубликования описания 2.Х.1967

Кл. 47Ь, 24

МПК F 06с

УДК 621.851.6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Пь, ь ь ь1 ь, 0

Авторы изобретения

) ь

В. А. Белый, П. В. Сысоев и И. М. Лапицкий

Отдел механики полимеров Академии наук БССР

Заявитель

ЗВЕЗДОЧКА

Известна звездочка, состоящая из зубчатого венца, ступицы и упругого элемента, расположенного в кольцевой канавке зуба.

Однако наличие канавки в зубьях снижает прочность последних, а удельное давление и динамические нагрузки снижаются незначительно.

Особенностью предложенной звездочки является то, что упругий элемент расположен в канавках, выполненных на ступице с обеих сторон зубчатого венца, а при выполнении ступицы из полимера в ее посадочном отверстии запрессована разрезная тонкостенная втулка.

Такое выполнение звездочки снижает удельные давления во всех сопрягающих контактах, уменьшает динамические нагрузки и повышает прочность, а также снижает остаточные напряжения.

На чертеже показана звездочка в работе.

Ступица 1 имеет зубчатый венец 2 и упругий элемент 8, расположенный с двух сторон зубчатого венца в кольцевых канавках 4.

Пластины 5 и б звеньев цепи при зацеплении ложатся на упругий элемент, который принимает их форму, являясь как бы дополнительным зубчатым венцом. Часть крутящего момента передается пластинам 5 и б через упругий элемент. Ролик цепи 7 плавно прижимается к рабочему профилю зубчатого венца 2. Динамическая нагрузка на зубчатый венец и шарнир цепи уменьшается, так как основная часть ее воспринимается упругим элементом 8.

При изготовлении звездочки из полимерного материала отливку ее производят на тонкостенную металлическую разрезную втулку 8, снижающую остаточные напряжения в зубчатом венце 2.

Предмет изобретения

1. Звездочка, содержащая ступицу, зубчатый венец и упругий элемент, расположенный в кольцевой канавке, отличающаяся тем, что, с целью снижения удельных давлений, дина. мических нагрузок и повышения прочности, упругий элемент расположен в канавках, выполненных на ступице с обеих сторон зубчатого венца.

2. Звездочка по п. 1, отличающаяся тем, что, с целью снижения остаточных напряжений при выполнении ступицы из полимера, в ее посадочном отверстии запрессована разрезная тонкостенная металлическая втулка, l99580
