Реферат

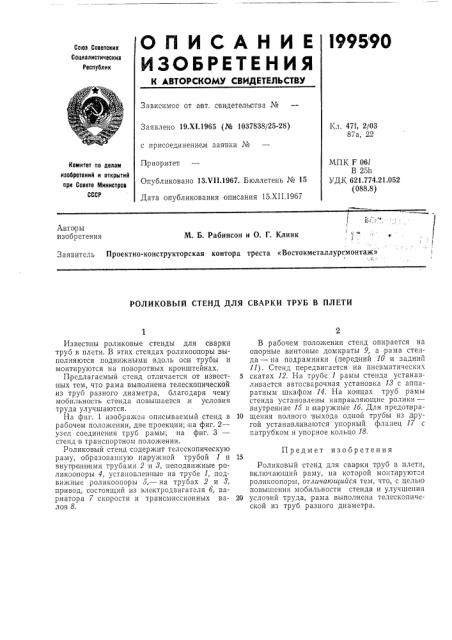

О П И С А Н И Е l995"90

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОЮ9 COBBTCKHX

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.XI.1965 (Л 1037838/25-28) с присоединением заявки №

П риори:тет

Опубликовано 13.Ч11.1967. Бюллетень № 15

Дата опубликования описания 15.XII.1967

Кл. 47f, 2/03

87а, 22

МПК F 06/

В 25h

УДК 621.774.21.052 (088.8) Комитет по делам иаобретеиий и открытий при Сосете Мииистров

СССР

Ав,торы изобретения

М. Б. Рабинсон и 0. Г. Клинк

Заявитель Проектно-конструкторская контора треста «Востокметаллургмонтаж»

РОЛИКОВЫЙ СТЕНД ДЛЯ СВАРКИ ТРУБ В ПЛЕТИ

Известны роликовые стенды для сварки труб в плети. В этих стендах роликоопоры выполняются подвижными вдоль оси трубы и монтируются на поворотных кронштейнах.

Предлагаемый стенд отличается от известных тем, что рама выполнена телескопической из труб разного диаметра, благодаря чему мобильность стенда повышается,и условия труда улучшаются.

На фиг. 1 изображен описываемый стенд в рабочем положении,,две проекции; на фиг. 2— узел соединения труб рамы; на фиг. 3— стенд в транcIIopTIHoM положении.

Роликовый стенд содержит телескопическую раму, образованную наружной трубой 1 и внутренними трубами 2 и 8, неподвижные роликоопоры 4, установленные на трубе 1, подвижные роликоопоры о,— на трубах 2 и 8, пр ивод, состоящий из электродвигателя б, вариатора 7;скорости и траномиссионных вало в 8.

В рабочем положении стенд опирается на опорные винтовые домкраты 9, а рама стенда — на подрамники (передний 10 и задний

11). Стенд передвигается на пневматических

5 скатах 12. На трубе 1 рамы стенда устанавливается автосвароччая установка 13 с аппаратным шкафом 14. На концах труб, рамы стенда установлены направляющие ролики— внутренние 15 и наружные 1б. Для предотвра10 щения полного выхода одной трубы из д ругой устанавливаются упорный флапец 17 с патрубком и упорное кольцо 18.

Предмет изобретения

Роликовый стенд для сварки труб в плети, включающий раму, на которой монтируются роликоопоры, отличающийся тем, что, с целью повышения мобильности стенда и улучшения

20 условий труда, рама выпол нена телескопической из труб разного диаметра.

<ие 8
