Патрон для осушки воздуха в замкнутых объемах приборов

Патрон для осушки воздуха в замкнутых объемах приборов

Иллюстрации

Показать все

Реферат

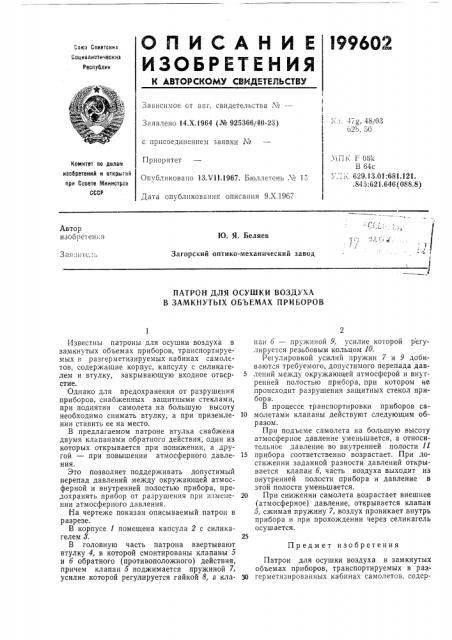

l99 602

Ссаз Советскит

Социалистических

Республин

Зависимое ст авт. свидетельства ¹â€” .„л. 47д, 48/03

62то, 50

Заявлено 14.Х,1964 (¹ 925366/40-23) с присоединением заявки Ы

Приоритет

Комитет по делам иаобретений и открытий при Спеете Иинистроа

СССР

Опубликовано 13.И1,1967. Бюллетень ¹ еп

Дата опубликования описания 9.Х,1967 г з

"ю

Автор изобретения

Ю. Я. Беляев

Загорский оптико-механический завод

3 а-я :инге;.

ПАТРОН ДЛЯ ОСУШКИ ВОЗДУХА

В ЗАМКНУТЫХ ОБЪЕМАХ ПРИБОРОВ пан б — пружиной 9, усилие которой регулируется резьбовым кольцом 10.

Регулировкой усилий пружин 7 и 9 добиваются требуемого, допустимого перепада дав5 лений между окружающей атмосферой и внутренней полостью прибора, при котором не происходит разрушения защитных стекол прибора.

В процессе транспортировки приборов са10 молетами клапаны действуют следующим образомм.

При подъеме самолета на большую высоту атмосферное давление уменьшается, а относительное давление во внутренней полости 11

15 прибора соответственно возрастает. При достижении заданной разности давлений открывается клапан б, часть воздуха выходит из внутренней полости прибора и давление в этой полости уменьшается.

20 При снижении самолета возрастает внешнее (атмосферное) давление, открывается клапан

5, сжимая пружину 7, воздух проникает внутрь прибора и при прохождении через селикагель о суш ается.

Предмет изобретения

Патрон для осушки воздуха в замкнутых объемах приборов, транспортируемых в раз30 герметизированных кабинах самолетов, содерИзвестны патроны для осушки воздуха в замкнутых объемах приборов, транспортируемых в разгерметизируемых кабинах самолетов, содержащие корпус, капсулу с силикагелем и втулку, закрывающую входное отверстие.

Однако для предохранения от разрушения приборов, снабженных защитными стеклами, при поднятии самолета на большую высоту необходимо снимать втулку, а при приземлении ставить ее на место.

В предлагаемом патроне втулка снабжена двумя клапанами обратного действия, один из которых открывается при понижении, а другой — при повышении атмосферного давления.

Это позволяет поддерживать допустимый перепад давлений между окружающей атмосферной и внутренней полостью прибора, предохранять прибор от разрушения при изменении атмосферного давления.

На чертеже показан описываемый патрон в разрезе, В корпусе 1 помещена капсула 2 с силикагелем 3.

В головную часть патрона ввертывают втулку 4, в которой смонтированы клапаны э и б обратного (противоположного) действия, причем клапан б поджимается пружиной 7, усилие которой регулируется гайкой 8, а кла!

П ; т- 06k

В б4с

УД j 629,13.01:681.121..84 5."621.646 (088.8) О о жаший корпус, капсулу с силикагелем, и закрывающую входное отверстие втулку, отлачающийся тем, что, с целью предохранения приборов от разрушения при изменении атмосферного давления путем поддержания допустимого перепада давлений между окружа199602 ющей атмосферой и внутренней полостью прибора, втулка снабжена двумя клапанами обратного действия, один из которых открывается при понижении, а другой — при повы5 шении атмосферного давления.

Составитель В. Гуслянников

Редактор А. И. Шиллер Техред Т. П. Курилко Корректоры: T. Д. Чунаева и M. П. Ромашова

Заказ 306G/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
