Способ химического травления металлических изделий в расплаве

Способ химического травления металлических изделий в расплаве

Иллюстрации

Показать все

Реферат

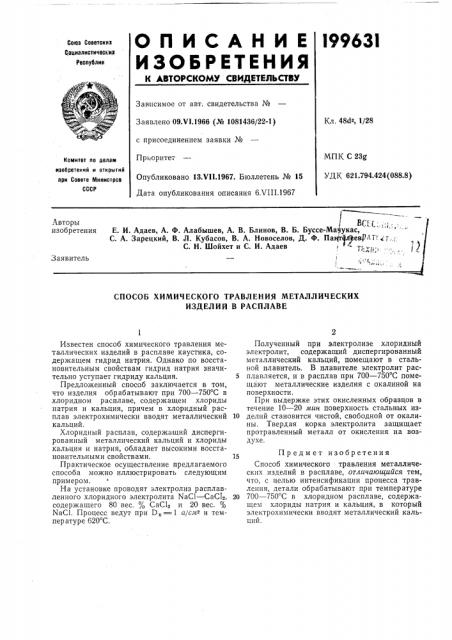

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! 9963!

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09 т/1.1966 (№ 1081436/22-1) с присоединением заявки №

Кл. 48d, 1/28

МПК С 23g

УДК 621.794.424(088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Опубликовано 13Х!1.1967. Бюллетень № 15

Дата опубликования описания 6.ЧШ.1967

СПОСОБ ХИМИЧЕСКОГО ТРАВЛЕНИЯ МЕТАЛЛИЧЕСКИХ

ИЗДЕЛИЙ В РАСПЛАВЕ

Известен способ химического травления металлических изделий в расплаве каустика, содержащем гидрид натрия. Однако по восстановительным свойствам гидрид натрия значительно уступает гидриду кальция.

Предложенный способ заключается в том, что изделия обрабатывают при 700 — 750 С в хлоридном расплаве, содержащем хлориды натрия и кальция, причем в хлоридный расплав электрохимически вводят металлический кальций.

Хлоридный расплав, содержащий диспергированный металлический кальций и хлориды кальция и натрия, обладает высокими восстановительными свойствами.

Практическое осуществление предлагаемого способа можно иллюстрировать следующим примером.

На установке проводят электролиз расплавленного хлоридного электролита NaC1 — СаС1е, содержащего 80 вес. % СаС1в и 20 вес. %

NaC1. Процесс ведут при D,=1 a/ñë и температуре 620 С.

Полученный при электролизе хлоридный электролит, содержащий диспергированный металлический кальций, помещают в стальной плавитель. В плавителе электролит рас5 плавляется, и в расплав при 700 — 750 С помещают металлические изделия с окалиной на поверхности.

При выдержке этих окисленных образцов в течение 10 — 20 мин поверхность стальных из10 делий становится чистой, свободной от окалины. Твердая корка электролита защищает протравленный металл от окисления на воздухе.

Пр едм ет изобретения

Способ химического травления металлических изделий в расплаве, отличающийся тем, что, с целью интенсификации процесса травления, детали обрабатывают при температуре

20 700 — 750 С в хлоридном расплаве, содержащем хлориды натрия и кальция, в который электрохимически вводят металлический кальций.
