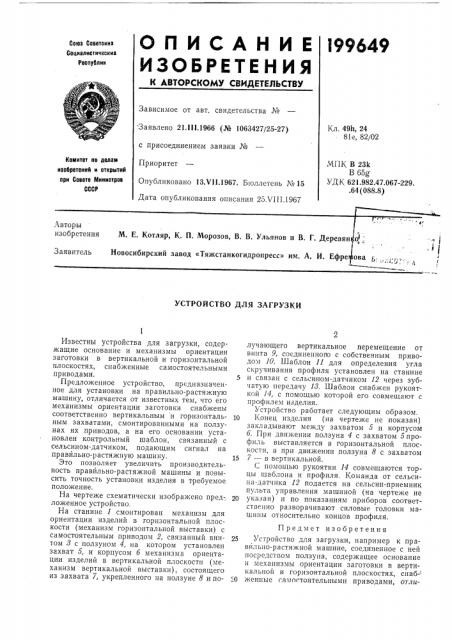

УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ

Известны устройства для загрузки, содержащие основание и механизмы ориентации заготовки в вертикальной и горизонтальной плоскостях, снабженные самостоятельными приводами.

Предложенное устройство, предназначенное для установки на правильно-растяжную машину, отличается от известных тем, что его механизмы ориентации заготовки снабжены соответственно вертикальным и горизонтальным захватами, смонтированными на ползунах их приводов, а на его основании установлен контрольный шаблон, связанный с сельсином-датчиком, подающим сигнал на правйльно-растяжную машину.

Это позволяет увеличить производительность правйльно-растяжной машины и повысить точность установки изделия в требуемое положение.

На чертеже схематически изображено пред-, ложенное устройство.

На станине 1 смонтирован механизм для ориентации изделий в горизонтальной плоскости (механизм горизонтальной выставки) с самостоятельным приводом 2, связанный винтом 8 с ползуном 4, на котором установлен захват 5, и корпусом 6 механизма ориентации изделий в вертикальной плоскости (механизм вертикальной выставки), состоящего из захвата 7, укрепленного на ползуне 8 и получ ающего вертикальное перемещение от винта 9, соединеннопо с собственным приводом 10. Шаблон 11 для определения угла скручивания профиля установлен на станине

5 и связан с сельсином-датчиком 12 через зубчатую передачу 13. Шаблон снабжен рукояткой 14, с помощью которой его совмещают с профилем изделия.

Устройство работает следующим образом.

10 Конец изделия (на чертеже не показан) закладывают между захватом 5 и корпусом б, При движении ползуна 4 с захватом 5профиль выставляется в горизонтальной плоскости, а при движении ползуна 8 с захватом

15 7 — в вертикальной.

С помощью рукоятки 14 совмещаются торцы шаблона и профиля. Команда от сельсиi а-датчика 12 подается на сельсин-приемник пульта управления машиной (на чертеже не

20 указан) и по показаниям приборов соответственно разворачивают силовые головки машины относительно концов профиля.

Предмет изобретения

25 Устройство для загрузки, например к правильно-растяжной машине, соединенное с ней посредством ползуна, содержащее основание и механизмы ориентации заготовки в вертикальной и горизонтальной плоскостях, снаб-

50 женпые самостоятельными приводами, отли199649

А-А

Составитель H. Жильцов

Техред Л. К. Малова

Корректоры: Т. Д. Чунаева и A. A. Король

Редактор Б. С. Нанкина

Заказ 2712/14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 чаюи ееся тем, что, с целью увеличения производительности и повышения точности установки изделия в требуемом положении, механизмы ориентации заготовки снабжены соответственно вертикальным и горизонтальным захватами, смонтированными на ползунах их приводов, а на его основании установлен контрольный шаблон, связанный с сельсиномдатчиком, подающим сигнал на правйльно5 р астяжную машину.
