Вертикальный одновинтовой насос

Вертикальный одновинтовой насос

Иллюстрации

Показать все

Реферат

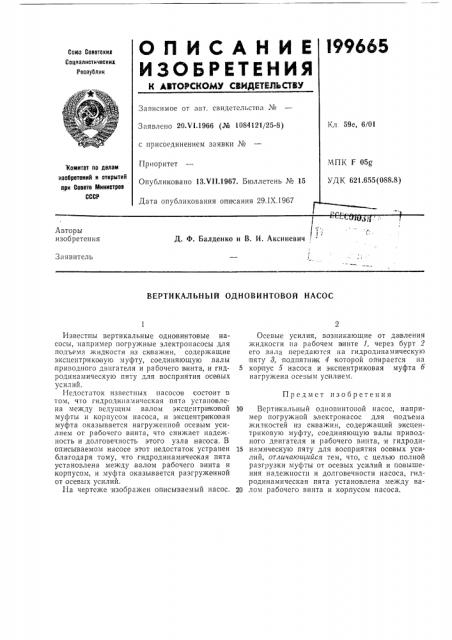

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сбюз Советских

Социалистических

Республик

Зависимое оТ авт. свидетельства №

Заявлено 20.Ч1.1966 (№ 1084121j25-8) с присоединением заявки №

Пр норитет

Опубликовано 13.Ч11.1967. Бюллетень № 15

Дата опубликования описания 29.IX.1967 Комитет по лелем изобретеиий и открытий при Совете Миииотров

СССР (088.8) Д. Ф. Балденко и В. И. Аксиневич:

Авторы изобретепия

Заявитель

ВЕРТИКАЛЬНЫЙ ОДНОВИНТОВОЙ НАСОС

Осевые усилия, возникающие от да вления жидкости на рабочем винте I, через бурт 2 его,вала передаются на гидродинамическую пяту 8, подпятник 4 которой опирается на

5 корпус 5 насоса и эксцентриковая муфта б нагружена осевым усилием.

10 Вертикальный одновинтовой насос, например погружной электронасос для подъема жидкостей из скважин, содержащий эксцентриковую муфту, соединяющую валы приводното двигателя и рабочего винта, и гидроди15 намическую пяту для восприятия осевых усилий, отличающийся тем, что, с целью, полной разгрузки муфты от осевых усилий и повышения надежност и долговечности насоса, гидродинамнческая пята установлена между ва20 лом рабочего винта и корпусом насоса.

Известны вертикальные одновинтовые насосы, например погружные электронасосы для подъема жидкости из сиважин, содержащие эксцентр иковую муфту, соединяющую, валы приводного двигателя и рабочего винта, и гидродинамическую пяту для восприятия осевых усилий.

Недостаток известных насосов состоит в том, что гидроднна. ическая пята установлена между ведущим валом эксцентриковой муфты и корпусом насоса, и эксцентрико вая муфта оказывается нагруженной осевым усилием от рабочего винта, что снижает надежность и долговечность этого узла насоса. В описываемом насосе этот недостаток устранен благодаря тому, что гидродинамическая пята установлена между, валом рабочего винта и корпусом, и муфта оказывается разгруженной от осевых усилий.

11а чертеже изображен описываемый насос.

Предмет изобретения

Редактор T. В. Данилова

Составитель T. Клименко

Техред Т. П. Курилко

Корректоры: Т. Д. Чунаева и С. А. Башлыкова

Заказ 3071/2 Тираж 535 Подписное

ЦНИИПИ Комитета го делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
