"Класс 70е, 10 »

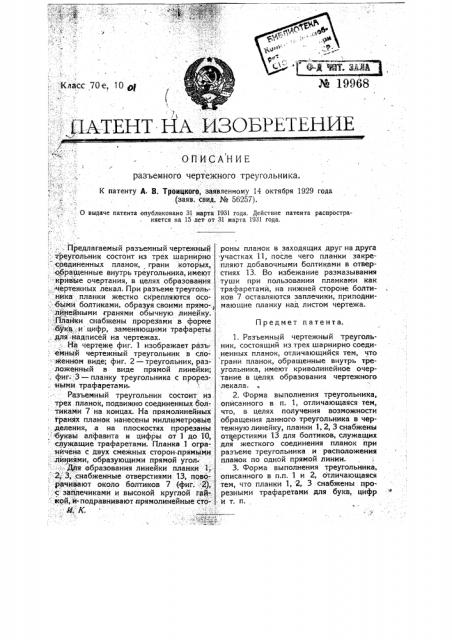

: fIÀÒEÍT HA ИЗОБРЕТЕНИЕ

М 19968

ОПИСАНИЕ г разъемного чертежного треугольника.

К патенту А. В. Троицкаге, заявленному 14 октября 1929 года (заяв. свид. № 56257).

О выдаче патента опубликовано 31 марта 1931 года, Действие патента распространяется на 15 лет от 31 марта 1931 года.

Предмет патента

" . Предлагаемый разъемный чертежный

; треугольник состоит из трех шарнирно

", соединенных планок, грани которых, обращенные внутрь треугольника, имеют -кривые очертания, в целях образования .; ..чертежных лекал. При разъеме треуголь.ника планки жестко скрепляются осо,- быми. болтиками, образуя своими прямо-, лйнейными гранями обычную линейку. ,Планки снабжены прорезами в форме

; б кь:: и цифр, заменяющими трафареты .для .надписей на чертежах.

На чертеже фиг. 1 изображает разь., емный чертежный треугольник в сло -женном виде; фиг. 2 — треугольник, разложенный в виде прямой линейки; . фиг. 3 — планку треугольника с прорез-.

ыыми. трафаретами.

Разъемный треугольник состоит из, трех планок, подвижно соединенных болтиками 7 на концах. На прямолинейных гранях планок нанесены миллиметровые деления, а на плоскостях прорезаны .буквы алфавита и цифры от 1 до 10, " .служащие трафаретами. Планка 1 огра. ничена с двух смежных сторон-прямыми линиями, образующими прямой угол; . Для образования линейки планки :1;, 2;. .3, .снабженные отверстиями 13, пово-. рачйвают около болтиков 7 (фиг. -. 2), . с- заплечиками и высокой круглой гдй-. .: крй, и подравнивают, прямолинейные сто--N К. роны планок в заходящих друг на друга участках 11, после чего планки закрепляют добавочными болтиками в отверстиях 13. Во избежание размазывания туши при пользовании планками как трафаретами, на нижней стороне болтиков 7 оставляются заплечики, приподнимающие планку над листом чертежа.

1. Разъемный чертежный треугольник, состоящий из трех шарнирно соединенных планок, отличающийся тем, что грани планок, обращенные внутрь треугольника, имеют криволинейное очертание в целях образования чертежного лекала.

2. Форма выполнения треугольника, описанного в и. 1, отличающаяся тем, что, в целях получения возможности обращения данного треугольника в чертежную линейку, планки 1, 2, 3 снабжены отверстиями 13 для болтиков, служащих для жесткого соединения планок при разъеме треугольника и расположения планок по одной прямой линии.

3. Форма выполнения треугольника, описанного в п.п. 1 и 2, отличающаяся тем, что планки 1,.2, 3 снабжены прорезными трафаретами для букв, цифр ит. и.
