Легочный автомат водолазного аппарата
Иллюстрации
Реферат

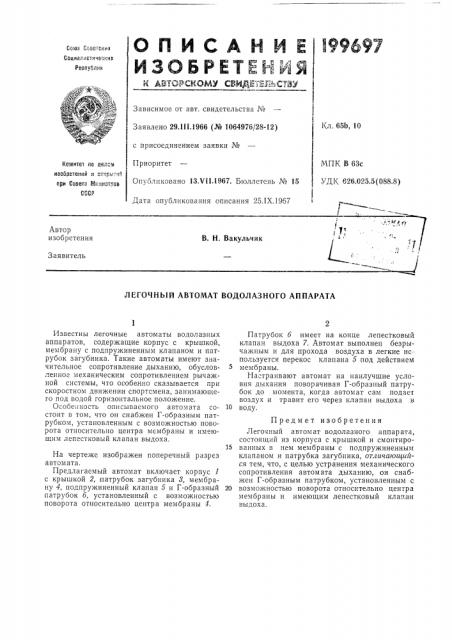

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Сею Ссаетсиит
Ссииапистлчесииа
Респубпии
К АВХОРШОМУ ТВИД! = =Б . << ."5>
Зависимое от авт. свидетельства ¹
Заявлено 29.III.1966 (№ 1064976/28-12) Кл. 65b, 10 с присоединением заявки №
МПК В 63с
Приоритет
Опубликовано 13.VII.1967. Бюллетень № 15 йс;"аитет пс пепе.и иэсбретеииЙ и QT,<ð |-,и4 пси Ссветс Нииистссе
СССР
УДК 626.025.5(088.8) Дата опубликования описания 25.IX.1967
Автор изобретения
В. H. Вакульчик
«;
Заявитель
ЛЕГОЧНЫЙ АВТОМАТ ВОДОЛАЗНОГО АППАРАТА
Известны легочные автоматы водолазных аппаратов, содержащие корпус с крышкой, мембрану с подпружиненным клапаном и патрубок загубника. Такие автоматы имеют значительное сопротивление дыханию, обусловленное механическим сопротивлением рычажной системы, что особенно сказывается при скоростном движении спортсмена, занимающего под водой горизонтальное положение.
Особе ность описываемого автомата состоит в том, что он снабжен Г-образным патрубком, установленным с возможностью поворота относительно центра мембраны и имеющим лепестковый клапан выдоха.
На чертеже изображен поперечный разрез автомата, Предлагаемый автомат включает корпус 1 с крышкой 2, патрубок загубника 8, мембрану 4, подпружиненный клапан 5 и Г-образный патрубок б, установленный с возможностью поворота относительно центра мембраны 1.
Патрубок б имеет на конце лепестковый клапан выдоха 7. Автомат выполнен безрычажным и для прохода воздуха в легкие ис пользуется перекос клапана 5 под действием мембраны.
Настраивают автомат на наилучшие условия дыхания поворачивая Г-образный патрубок до момента, когда автомат сам подает воздух и травит его через клапан выдоха в
10 воду.
Предмет изобретения
Легочный автомат водолазного аппарата, состоящий из корпуса с крышкой и смонтиро15 ванных в нем мембраны с подпружиненным клапаном и патрубка загубника, отличаюи1иися тем, что, с целью устранения механического сопротивления автомата дыханию, он снабжен Г-образным патрубком, установленным с
20 возможностью поворота относительно центра мембраны и имеющим лепестковый клапан выдоха.
199697
Редактор Т. Ларина
Заказ 2979/10 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Составитель А. Чурсин
Техред Т. П. Курилко
Корректоры: Т. Д. Чунаева и Е. Ф. Полиоиова
