Реферат

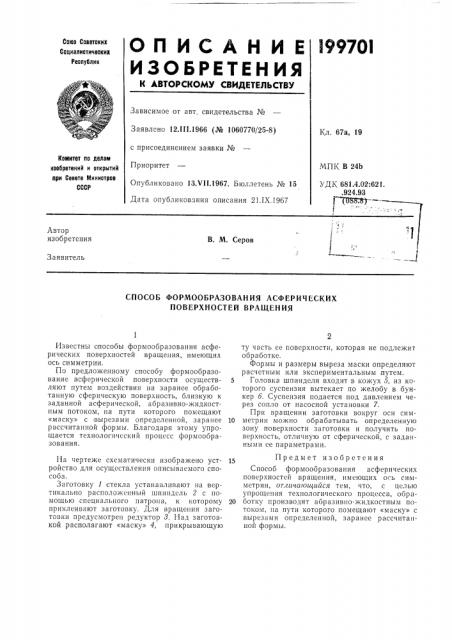

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l99 7OI

Союз Советских

Сапиалиотичеакик

Республик

Зависимое от авт. свидетельства №

Заявлено 12.III.1966 (№ 1060770/25-8) с присоединением заявки №

Приоритет

Опубликовано 13.VII.1967. Бюллетень № 15

Дата опубликования описания 21.IX.1967

Кл. 67а, 19

Комитет па делам изобретений и открытий при Совете Миниотрое

СССР

МПК В 24b

УДК 681.4.02:621. .924.93 за

Автор изобретения

В. М. Серов

Заявитель

СПОСОБ ФОРМООБРАЗОВАНИЯ АСФЕРИЧЕСКИХ

ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

Известны способы формообразования асферических поверхностей вращения, имеющих ось симметрии.

По предложенному способу формообразование асферической поверхности осуществляют путем воздействия на заранее обработанную сферическую поверхность, близкую к заданной асферической, абрази вно-жидкостным потоком, па пути которого помещают

«маску» с вырезами определенной, заранее рассчитанной формы. Благодаря этому упрощается технологический процесс формообразования.

На чертеже схематически изображено устройство для осуществления описываемого способа.

Заготовку / стекла устанавливают на ве ртикально расположенный шпиндель 2 с помощью специального патрона, к которому приклеивают заготовку. Для вращения заготовки предусмотрен редуктор 8. Над заготовкой располагают «маску» 4, прикрывающую ту часть ее поверхности, которая не подлежит обработке.

Формы и размеры выреза маски определяют расчетным или экспериментальным путем.

5 Головка шпинделя входит в кожух 5, из которого суспензия вытекает по желобу в бункер б. Суспензия подается под давлением через сопло от насосной установки 7.

При вращении заготовки вокруг оси сим10 метрии можно обрабатывать определенную зону поверхности заготовки и получить поверхность, отличную от сферической, с заданными се параметрами.

Предмет изобретения

Способ формообразования асферических поверхностей вращения, имеющих ось симметрии, отлича ощийся тем, что, с целью упрощения технологического процесса, обра20 ботку производят абразивно-жидкостным потоком, на пути которого помещают «маску» с вырезами определенной, заранее рассчитанной формы.
