Пресс для формования следа затянутой обуви

Пресс для формования следа затянутой обуви

Иллюстрации

Показать все

Реферат



l997I2

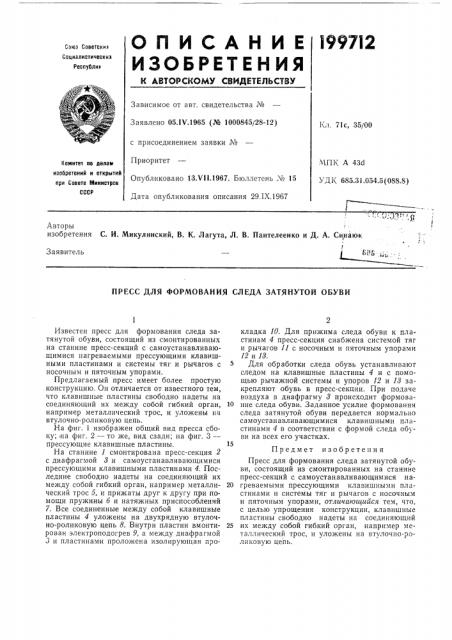

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.1Ч.1965 (№ 1000845/28-12) 11л. 71с, 35/00 с присоединением заявки ¹

Приоритет

Опубликовано 13.Ч11.1967. Бюллетень № 15

Дата опубликования описания 29.IX,1967

МП1с, А 43о

УД1 685.31.054,5 (088.8) Комитет llO делам изюоретеиий и открытий ори Совете Мииистрюв

СССР

Авторы изобретения С. И. Микулинский, В. К. Лагута, Л. В. Пантелеенко и Д. А. Синаюк

i (Заявитель

ПРЕСС ДЛЯ ФОРМОВАНИЯ СЛЕДА ЗАТЯНУТОЙ ОБУВИ

Известен пресс для формования следа затянутой обуви, состоящий из смонтированных на станине пресс-секций с самоустанавливающимися нагреваемыми прессующими клавишными пластинами и системы тяг и рычагов с носочным и пяточным упорами.

Предлагаемый пресс имеет более простую конструкцию. Он отличается от известного тем, что клавишные пластины свободно надеты на соединяющий их между собой гибкий орган, например металлический трос, и уложены на втулоч но- р ол и ко вую цепь.

На фиг. 1 изображен общий вид пресса сбоку; на фиг. 2 — то же, вид сзади; на фиг. 3— прессующие клавишные пластины.

На станине 1 смонтирована пресс-секция 2 с диафрагмой 8 и самоустанавливающимися прессующими клавишными пластинами 4. Последние свободно надеты на соединяющий их между собой гибкий орган, например металлический трос 5, и прижаты друг к другу при помощи пружины б и натяжных приспособлений

7. Все соединенные между собой клавишные пластины 4 уложены на двухрядную втулочно-роликовую цепь 8. Внутри пластин вмонтирован электроподогрев 9, а между диафрагмой

8 и пластинами проложена изолирующая прокладка 10. Для прижима следа обуви к пластинам 4 пресс-секция снабжена системой тяг и рычагов 11 с носочным и пяточным упорами

12 и 18.

Для обработки следа обувь устанавливают следом на клавишные пластины 4 и с помощью рычажной системы и упоров 12 и И закрепляют обувь в пресс-секции. При подаче воздуха в диафрагму 3 происходит формова10 ние следа обуви. Заданное усилие формования следа затянутой обуви передается нормально самоустанавливающимися клавишными пластинами 4 в соответствии с формой следа обуви на всех его участках.

Предмет изобретени я

Пресс для формования следа затянутой обуви, состоящий из смонтированных на станине пресс-секций с самоустанавливающимися на20 греваемыми прессующими клавишными пластинами и системы тяг и рычагов с носочным и пяточным упорами, отличающийся тем, что, с целью упрощения конструкции, клавишные пластины свободно надеты на соединяющий

25 их между собой гибкий орган, например металлический трос, и уложены на втулочно-роликовую цепь.

199712

Составитель М. М. Лиманова

Редактор T. А, Ларина

Тсхрсд T. П. Курилко

Корректоры: О. Б. Тюрина н С. Ф. Гоптаренко

Заказ 2978!6 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
