Способ приготовления катализатора окисления

Иллюстрации

Показать все

Реферат

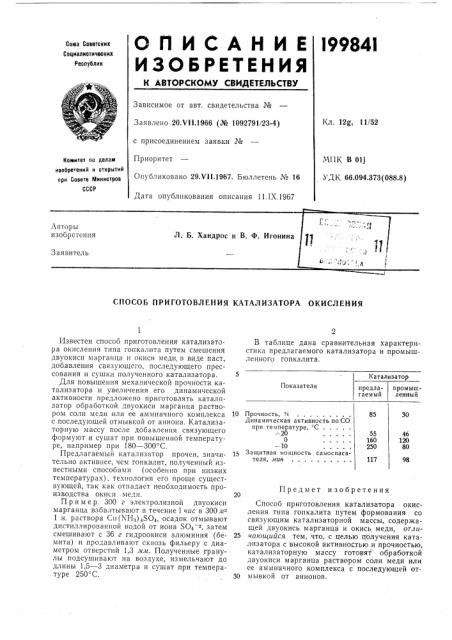

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I9 9841

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20. т 11.1966 (№ 1092791/23-4) с присоединением заявки №

Приоритет

Опубликовано 29.V11.1967. Бюллетень № 16

Дата опубликования описания 11.IX,1967

Кл. 12g, 11/52

ЧПК В 011

УДК 66.094.373(088.8) Комитет па делам изобретений н открытий прн Совете Министров

СССР

СПОСОБ ПРИГОТОВЛЕНИЯ КАТАЛИЗАТОРА ОКИСЛЕНИЯ

Катализатор

Показатели предлагаемый промышленный

10 Прочность, з

Динамическая активность по СО прп температуре, С вЂ” 20

0 — 10

15 Защитная мощность самоспасателя, .яин

85

250

46

98

Известен способ приготовления катализатора окисления типа гопкалита путем смешения двуокиси марганца н окиси меди. в виде паст, добавления связующего, последующего прессования и сушки полученного катализатора.

Для повышения механической прочности катализатора и увеличения его динамической активности предложено приготовлять каталпзатор обработкой двуокиси марганца раствором соли меди или ее аммиачного комплекса с последующей отмывкой от аниона. Катализаторную массу после добавления связующего формуют и сушат при повышенной температуре, например при 180 — 300 С.

Предлагаемый катализатор прочен, значительно активнее, чем гопкалит, полученный известнымп способами (особенно при низких температурах), технология его проще существующей, так как отпадает необходимость производства окиси меди.

Пример. 300 г электролизной двуокиси марганца взбалтывают в течение 1 час в 300л-"

1 н. раствора Сц(ХНз)4$0„, осадок отмывают дистиллированной водой от иона SO4 -, затем смешивают с 36 г гидроокиси алюминия (бемита) и продавливают сквозь фильеру с диаметром отверстий 1,3 лт,и. Полученные гранулы подсушивают на воздухе, измельчают до длины 1,5 — 3 диаметра и сушат при температуре 250 С.

В таблице дана сравнительная характеристика предлагаемого катализатора и промышленного гопкалита, Предмет изобретения

Способ приготовления катализатора окисления типа гопкалита путем формования со связующим катализаторной массы, содержащей двуокись марганца и окись меди, orëà25 чаюитийся тем, что, с целью получения катализатора с высокой активностью и прочностью, катализаторную массу готовят обработкой двуокиси марганца раствором соли меди или ее аммиачного комплекса с последующей от30 мывкой от анионов.
