Реферат



Союз Советскит

Социалистическитт

I9 9973

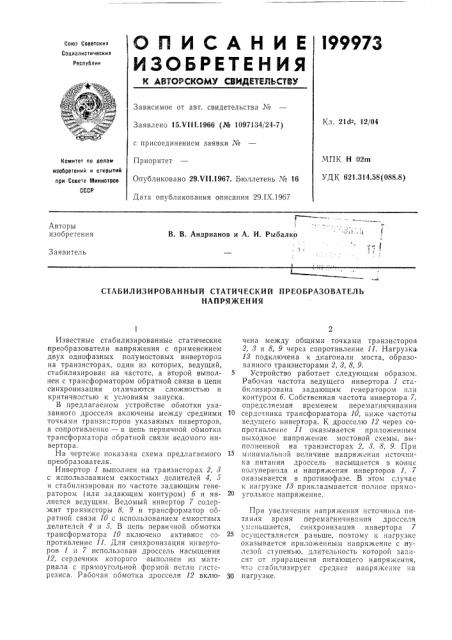

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Республик

Зависимое от авт. свидетельства №

Кл. 21d-, 12/04

Заявлено 15.Vill.1966 (№ 1097134/24-7) с присоединением заявки №

Приоритет

Опубликовано 29.Vll.1967. Бюллетень № 16

Дата опубликования описания 29.1Х.19б7

МПК Н 02m

УДК 621.314.58 (088.8) Комитет по аелам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В, Андрианов и А. И. Рыбалко

Заявитель

СТАБИЛИЗИРОВАННЫЙ СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

НАПРЯЖЕНИЯ

Известные стабилизированные статические преобразователи напряжения с применением двух однофазных полумостовых инверторов на транзисторах, один из которых, ведущий, стабилизирован на частоте, а второй выполнен с трансформатором обратной связи в цепи синхронизации отличаются сложностью и критичностью к условиям запуска.

В предлагаемом устройстве обмотки указанного дросселя включены между средними. точками транзисторов указанных инверторов, а сопротивление — в цепь первичной обмотки трансформатора обратной связи ведомого инвертора.

На чертеже показана схема предлагаемого преобразователя.

Инвертор (выпол«ен на транзисторах 2, 8 с использованием емкостных делителей 4, 5 и стабилизирован по частоте задающим генератором (или задающим контуром) б и является ведущим. Ведомый инвертор 7 содержит транзисторы 8, 9 и трансформатор обратной связи 10 с использованием емкостных делителей 4 и 5. В цепь первичной обмотки трансформатора 10 включено активное со. противление 11. Для синхронизации инверторов и 7 использован дроссель насыщения

12, сердечник которого выполнен из материала с прямоугольной формой петли гистерезиса. Рабочая обмотка дросселя 12 включена между общими точками транзисторов

2, 8 и 8, 9 через сопротивление 11. Нагрузка

18 подключена к диагонали моста, образованного транзисторами 2, 8, 8, 9.

Устройство работает следующим образом, Рабочая частота ведущего инвертора 1 стабилизирована задающим генератором «ли контуром б. Собственная частота инвертора 7, определяемая временем перемагничивания

10 сердечника трансформатора 10, ниже частоты ведущего инвертора. К дросселю 12 через сопротивление 11 оказывается приложен«ым выходное напряжение мостовой схемы, выполненной на транзисторах 2, 8, 8, 9. При

15 минимальной величине напряжения источника питания дроссель насыщается в конце полупериода и напряжения инверторов 1, 7 оказывается в противофазе. В этом случае к нагрузке 18 прикладывается пол«ое прямо20 угольное напряжение.

При увеличении напряжения источника питания время перемагничив".íèÿ дросселя уменьшается, синхронизация инвертора 7 осуществляется раньше, поэтому к нагрузке оказывается приложенным напряжение с нулезой ступенью, длительность которой зависит от приращения питающего напряжения, что стаоилизирует среднее напряжение «а

30 нагрузке.

1999(3

Предмет изобрете 1ия

Составизель С. Ситникова

Редактор П. А. Вербова Техред Т, H. Курилко Корректоры: А. П. Татаринцева и Л. В. Наделлева

Заказ 20S9;4 Тиpàæ 535 Подписное

ЦНИИПП Комитета ло делам изобретений и открытий лрн Совезс Министров СССР москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2

Стабилизированный статический преоор;1зователь напряжения, выполненный с применением двух однофазных полумостовых инверторов на транзисторах, Один из которых, ведущий, стабилизирован по частоте, а второй выполнен с трансформатором обратной связи в цепи синхронизации, отличаюи1ийся тем, что, с целью улучшения условий самовозбуждения, в цепь синхроиизац ги введен дроссель насыщения на сердечнике из материала с прямоугольной формой петли гистерезиса, а вдоль первичной обмотки трансформатора обратной связи введено сопротивление, причем обмотка указанного дросселя включена между оощей точкой первичной оомотки и сопротивления и общей точкой тра;-:зисторов ведущего инвертора.
