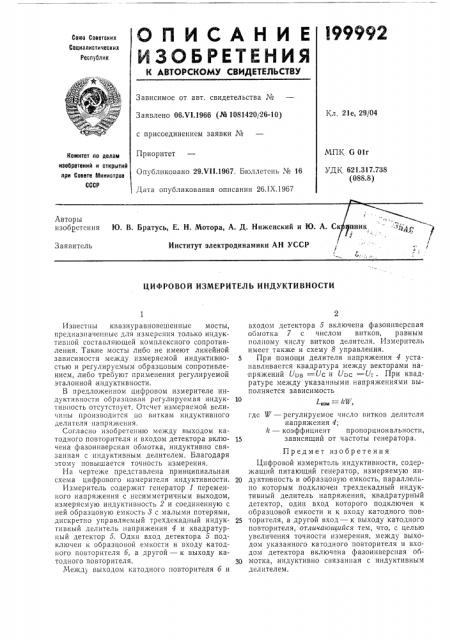

О П И С А Н И Е f99992

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Vl.1966 (№ 1081420/26-10) Кл. 21е, 29/04 с присоединением заявки №

МПК G Olr

УДК 621.317.738 (088.8) Приоритет

Опубликовано 29.V11.1967. Бюллетень № 16

Дата опубликования описания 26.1Х.1967

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ю. В. Вратусь, E. Н. Мотора, А. Д. Ниженский и Ю. А. Ск нинин с

Институт электродинамики АН УССР

Авторы изобретения к

"ААту

Заявитель

/ J кис.

ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ИНДУКТИВНОСТИ

Известны квазиуравновешенные мосты, предназначенные для измерения только индуктивной составляющей комплексного сопротивления. Такие мосты либо не имеют линейной зависимости между измеряемой индуктивностью и регулируемым образцовым сопротивлением, либо требуют применения регулируемой эталонной индуктивности.

В предложенном цифровом измерителе индуктивпости образцовая регулируемая индуктивность отсутствует. Отсчет измеряемой величины производится по виткам индуктивного делителя напряжения.

Согласно изобретению между выходом катодного повторителя и входом детектора включена фазоинверсная обмотка, индуктивно связанная с индуктивным делителем. Благодаря этому повышается точность измерения.

На чертеже представлена принципиальная схема цифрового измерителя индуктивности.

Измеритель содержит генератор 1 переменного напряжения с несимметричным выходом, измеряемую индуктивность 2 и соединенную с ней образцовую емкость 3 с малыми потерями, дискретно управляемый трехдекадный индуктивный делитель напряжения 4 и квадратурный детектор 5. Один вход детектора 5 подключен к образцовой емкости и входу катодцого повторителя 6, а другой — к выходу катодного повторителя.

Межд) выходом катодного повторителя б и входом детектора 5 включена фазоинверсная обмотка 7 с числом витков, равным полному числу витков делителя. Измеритель имеет также и схему 8 управления.

5 При помощи делителя напряжения 4 устанавливается квадратура между векторами наПряжЕНИй С1ОВ =UC И UDC =Uо. Прн КВадратуре между указанными напряжениями выполняется зависимость

Е„,„= lгП", где У вЂ” регулируемое число витков делителя напряжения 4;

k — коэффициент пропорциональности, 15 зависящий от частоты генератора.

Предмет изобретения

Цифровой измеритель индуктивности, содержащий питающий генератор, измеряемую ин20 дуктивность и образцовую емкость, параллельно которым подключен трехдекадный индуктивный делитель напряжения, квадратурный детектор, один вход которого подключен к образцовой емкости и к входу катодного пов25 торителя, а другой вход — к выходу катодного повторителя, отличающийся тем, что, с целью увеличения точности измерения, между выходом указанного катодного повторителя и входом детектора включена фазоинверсная обч0 мотка, индуктивно связанная с индуктивным делителем.

199992

1 в

Составитель С. С. Лукинская

Редактор И. С. Грузова Техред Т. П, Курилко Корректоры: О. Б. Тюрина и Е. Ф. Полионова

Заказ 2985/2 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
