Устройство для разогрева вязкой жидкости в цистерне

Устройство для разогрева вязкой жидкости в цистерне

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к устройствам для разогрева вязкой жидкости при откачке ее из цистерны. Сущность изобретения, устройство состоит из крышки 1, на боковой наружной стороне которой может быть выполнен V-образный паз. В последнем размещен тороидальный эластичный уплотнитель, связанный с трубопроводом . Крышка содержит элементы фиксации ее за горловину котла цистерны. В крышке имеется предохранительный клапан 10. В центре крышки на поворотном вокруг своей оси паропроводе установлен коллектор 12, выполненный в виде усеченного конуса. На коллекторе веерообразно жестко закреплены патрубки с гибкими секциями в виде армированных шлангов. В нижней части последних имеются форсунки с соплами. 1 з п.ф-лы. 2 ил.

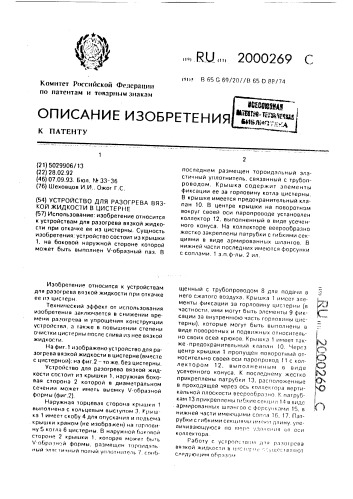

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 5029906/13 (22) 28.02.92 (46) 07.09.93. Бюл. N 33-36 (76) Шеховцов И.И., Ожог Г.С.

Комитет Российской Фе.1срации по патентам и товлрп14м знакам (54) УСТРОЙСТВО ДЛЯ РАЗОГРЕВА ВЯЗКОЙ ЖИДКОСТИ В ЦИСТЕРНЕ (57) Использование: изобретение относится к устройствам для разогрева вязкой жидкости при откачке ее из цистерны, Сущность изобретения: устройство состоит из крышки

1, на боковой наружной стороне которой может быть выполнен V-образный паз, В

Изобретение относится к устройствам для разогрева вязкой жидкости при откачке ее 11з цистерн.

Технический эффект от использования изобретения заключается в снижении времени раэогр ва и упрощения конструкции ус1ро11ства, а также в повышении степени очистки цистерны после слива из нее вязкой жидкости.

На фиг.1 изображено устройство для разогрева вязкой жидкости в цистерне(вместе с цистерной); на фиг.2 — то же, без цистерны.

Устройство для разогрева вязкой жидкости состоит из крышки 1, наружная боковая сторона 2 которой в диаметральном сечении может иметь выемку V-образной форл1ы (фиг.2).

Наружная торцевая сторона кр1,1шки 1 выполнена с кольцевым выс1упом 3. Крышка 1 имеет скобу 4 для опускания и псдьема крышки краном (не иэобра кен) на горловину 5 когла 6 цистерны. В наружной боковой стороне 2 крышки 1. которая л1омег бь! ь

V образ« и формы, размещен тороидвль ный элаг ги ный полый у!!.lf3TH1!òf ль 7. гf!I>6RU „„2000269 С

В крышке имеется предохранительный клапан 10. В центре крышки на поворотном вокруг своей оси паропроводе установлен коллектор 12, выполненный в виде усеченного конуса. На коллекторе веерообраэно жестко закреплены патрубки с гибкими секциями в виде армированных шлангов. В нижней части последних имеются форсунки с соплами. 1 э.п.ф-лы, 2 ил. щенный с трубопроводом 8 для подачи в него сжатого воздуха. Крышка 1 ил1еет элементы фиксации за горловину цистерны (в частности, ими могут быть э lел1енты 9 фиксации эа внутреннюю часть горловины цистерны), которые могут быть выполнены в виде поворотных и подвиж«ых относительно своих осей крюков. Крышка 1 имеет также-предохранительный клапан 10. Через центр крышки 1 пропущен поворотный относительно своей оси паропровод 11 с коллектором 12, выполненным в виде усеченного конуса. К последнему жестко прикреплены патрубки 13, расположенные в проходящей через ось коллекfn1!a вертикальной плоскости веерообрэ3«о. К патрубкал! 13 прикреплены г11:кие секции 14 в виде армированных LIJf!ý«foB с форсуllKэми 15, в нижней части имеющил1и сопла 16, 17. Патрубки с гибкими секциR÷111!л! внеT длину, уf еличивзющуюся по мег;дэ !е! ия олг оси коллектора.

Работу r устройств,м IRR рээогрева вя3KcL1 жиД,ост11 в !1!! . fl Г1!;. " ., Il!! 1влвют

СЛЕДУЮВ1ИМ PflP;I3Ot1

2000269

Устройство, предварительно присоединенное к компрессору для подачи сжатого воздуха и парогенератору(не изображены), опускают на горловину 5 цистерны таким образом, чтобы веер патрубков 13 был расположен в продольной плоскости котла 6 цистерны. Крышку своим кольцевым выступом 3 опирают на горловину 5 и закрепляют при помощи фиксирующих элементов 9 путем их поворота и зацепления крюков за цистерну. Конструкции фиксирующих элементов 9 могут быть и другими, например в виде наружных захватов. После этого включают компрессор и подают сжатый воздух через трубопрвод 8 в полость тороидального эластичного уплотнителя 7, который расширяется и разъединяет внутреннюю полость котла цистерны от атмосферы. При этом Ч-образная форма боковой стенки крышки 1 способствует наилучшему положению уплотнителя 7 в крышке 1 и распределению усилий прижима. Кроме того, в нерабочем положении уплотнитель 7 не требует специального крепления, т.к. находится в Ч-образной нише. Одновременно осуществляют подачу пара от парогенератора через паропровод 11 в коллектор 12, откуда через патрубки 13 в гибкие секции 14, На начальном этапе гибкие секции 14 в виде армированных шлангов начинают выпрямляться в стороны и занимают веерное положение по центральной продольной плоскости котла 6 цистерны, а его центральный (соосный коллектору 12) шланг занимает положение у сливного отверстия котла цистерны (не обозначено), 8ыполнение коллектора 12 в виде усеченного конуса улучшает распределение пара по патрубкам 13.

Исходя из сопл, теплоноситель(пар) начинает прогревать вязкую жидкость и одновременно заставляет гибкие секции в виде армированных шлангов совершать свободное хаотичное движение (колебания) в жидкости, расширяя зоны ее разогрева. Концы секций, как правило, колеблются у стенок котла цистерны, т,е, в тех зонах, где жидкость находится в наиболее связанном состоянии (например, из-за отрицательных температур). Проходящий через вязкую жидкость теплоноситель (пар) поступает в верхнюю часть котла 6 цистерны и ее горловину 5 и создает там давление. Определенное давление контролируется предохранительным клапаном 10, стравливающим его избыток. На выходе клапана 10 может быть установлен фильтр (не изображен), предупреждают ий загрязнение окружающей среды, Сокращение времени разогрева может быть достигнуто и за счет поворота коллек5

55 тора 12 относительно своей оси, что способствует расширению зон разогрева жидкости.

Разогретую жидкость сливают, при этом улучшению слива способствует и то давление в котле 6 цистерны, которое образовалось за счет поступления теплоносителя (пара) в верхнюю часть котла цистерны. Создание над поверхностью разогретой жидкости слоя теплого сжатого воздуха одновременно снижает теплопотери через верхнюю часть котла цистерны. После слива вязкой жидкости при необходимости цистерну пропаривают (промывают). Эффект лучшей очистки цистерны заключается в том, что форсунки с соплами находятся вблизи от стенок котла цистерны, и струи теплоносителя — пара, жидкости воздействуют непосредственно на котел цистерны.

Затем снимают давление в уплотнителе 7, расфиксируют крышку 1 фиксаторами 9 и краном за скобу 4 снимают ее с горловины 5.

Устройство позволяет эффективно разогревать вязкие жидкости, уменьшая таким образом время слива, а также экономить энергию. Устройство эффективно при пропарке (промывка) цистерны за счет расширения зон непосредственного воздействия струй из форсунок, расположенных на блуждающих (колеблющихся) гибких секциях, на стенки котла цистерны, Формула изобретения

1. Устройство для разогрева вязкой жидкости в цистерне, включающее крышку с предохранительным клапаном, элементами фиксации в горловине цистерны и тороидальным эластичным уплотнителем, связанным с трубопроводом сжатого воздуха, пропущенный через крышку паропровод, жестко связанный с коллектором, к которому присоединены патрубки с гибкими секциями и форсунками, о т л и ч а ющ е е с я тем, что паропровод установлен в крышке с воэможностью поворота относительно своей оси, коллектор выполнен в виде полого усеченно о, направленного большим основанием вверх конуса, патрубки присоединены к нему веерообразно в плоскости, проходящей через его ось, и имеет длину, увеличивающуюся по мере удаления от оси коллектора, форсунки размещены в нижней части ибких секций с возможностью обеспеченпч г иободного перемещения последних.

2, Устройство по п.1, и т л i; < л ю щ е ес я тем, что крышка по ог «, i "". l-образную выемку, а полый уел< ..;, .",i, р-..мощен в упомянутой выемке

2000269 д а 2
