Состав для шлихтования химических комплексных нитей

Состав для шлихтования химических комплексных нитей

Иллюстрации

Показать все

Реферат



Использование: в текстильном производстве при подготовке основ к ткачеству. Сущность изобретения: состав содержит сополимер 2-4 мол. этилакрилата, 1-2 мол. метилметакрилата и 1-4 мол. аммониевой соли акриловой кислоты 3-7 мас.%, метилсиликонат натрия (препарат ГГЖ-11) 0,03- 0,15 мас.%. триэтаноламин 0,01-0,10 мас.%, хлористый кальций 0,05-0.50 мас,%, глицерин 0,10-0,50 мас.%, неионогенное поверхностно-активное вещество (препарат синтанол ДТ-3, синтанол ДС-10, синтамид -

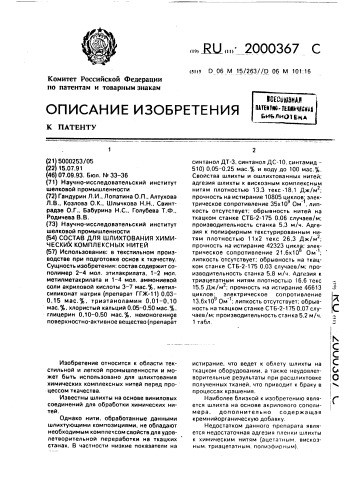

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5000253/05 (22) 15.07.91 (46) 07.09.93. Бюл. М 33-36 (71) Научно-исследовательский институт шелковой промышленности (72) Гандурин Л.И., Лопатина О.П., Алтухова

Л.В., Козлова О.К., Шлычкова Н.Н., Свинтрадзе О.Г., Бабурина Н.С., Голубева Т.Ф„

Родичева В.В. (73) Научно-исследовательский институт шелковой промышленности (54) СОСТАВ ДЛЯ ШЛИХТОВАНИЯ ХИМИЧЕСКИХ KOMflflEKCHblX НИТЕЙ (57) Использование: в текстильном производстве при подготовке основ к ткачеству, Сущность изобретения: состав содержит сополимер 2-4 мол. этилакрилата, t — 2 мол, метилметакрилата и 1-4 мол. аммониевой соли акриловой кислоты 3-7 мас.7ь, метилсиликонат натрия (препарат ГГЖ-11) 0,030,15 мас., триэтаноламин 0,01-0,10 мас., хлористый кальций 0,05-0.50 мас, . глицерин 0,10 — 0,50 мас,g, неионогенное поверхностно-активное вещество (препарат

Изобретение относится к области текстильной и легкой промышленности и может быть использовано для шлихтования химических комплексных нитей перед про- цессом ткачества, Известны шлихты на основе виниловых соединений для обработки химических нитей, Однако нити, обработанные данными шлихтующими композициями, не обладают необходимым комплексом свойств для удовлетворительной переработки на ткацких станах. В частности низкие показатели на

БЛ 2000367 С (я ) s 006 М 15/263! /D 06 М 101:16 синтанол ДТ-З, синтанол ДС-10, синтамид—

510) 0,05-0,25 мас, и воду до 100 мас,%.

Свойства шлихты и ошлихтованных нитей; адгезия шлихты к вискозным комплексным нитям плотностью 13,3 текс-18,1 Дж!м; прочность на истирание 10805 циклов электрическое сопротивление 35х10 Ом, лип-1 кость отсутствует; обрывность нитей на ткацком станке СТ6-2-175 0.06 случаев/м; производительность станка 5,3 м/ч. Адгезия к полиэфирным текстурированным нитям плотностью 11х2 текс 26,3 Дж/м ; прочность на истирание 42323 цикла; электрическое сопротивление 21,6х10 Ом липкость отсутствует; обрывность на ткацком станке СТБ-2-175 0,03 случаев/м; производительность станка 5,8 м/ч. Адгезия к триацетатным нитям плотность|о 16,6 текс

15,5 Дж/м ; прочность на истирание 46613 циклов; электрическое сопротивление

13,6х10 Ом 1; липкость отсутствует; обрывность на ткацком станке СТ6-2-175 0,07 случаев/м; производительность станка 5,2 м/ч.

1 табл. истирание, что ведет к облету шлихты на ткацком оборудовании, а также неудовлетворительные результаты при расшлихтовке полученных тканей, что приводит к браку в процессах крашения.

Наиболее близкой к изобретению является шлихта на основе акрилового сополимера, дополнительно содержащая кремнийорганическую добавку.

Недостатком данного препарата является недостаточная адгезия пленки шлихты к химическим нитям (ацетэтным. вискозным. триацетатным, полиэфирным).

2000367

Существенное влияние на величину адгезии данною сопопимера к нитям оказывает наличие на нитях прядильных и замасливающих препараций. Это ведет к тому, что происходит размягчение пленки шлихты, ее пластификация. следствием чего является склеивание нитей основы на ткацком навое.

Кроме того, на качество ошлихтованных нитей известным препаратом оказывают влияние соли жесткости воды, приводящие к образованию налетов шлихты на гарнитуру ткацкого станка, что приводит к снижению производительности ткацкого оборудования.

Целью изобретения является улучшение перерабатывающей способности химичеСких нитей в ткачестве, Поставленная цель достигается использованием состава для шлихтования химических комплексных нитей, содержащего акриловый сополимер на основе этилакрилата, метилметакрилата, аммонийной соли акриловой кислоты, а также ГКЖ-11, триэтаноламин, хлористый кальций, глицерин, неионогенное поверхностно-активное вещество, при следующем соотношении компонентов, мас. Д:

Акриловый сополимер на основе этилакрилата, метилметакрилата, аммонийной соли акриповой кислоты с соотношением мономеров 2-4:1-2;1-14 3,0-7,0

Силиконат натрия (ГКЖ-11) 0,02 — 0,15

Триэтаноламин 0,01-0,10

Неионогенное поверхностно-активное вещество 0,05 — 0,25

Хлористый кальций 0,05-0,5

Глицерин 0,10 — 0,5Д

Вода Остальное

Характеристика компонентов шпихты.

Акриловый сополимер на основе этипакрипата, метилметакрилата и аммонийной соли акриловой кислоты представляет собой шпихтующий препарат, предназначенный для шлихтования химических нитей и пряж. перерабатываемых на станках всех типов, в виде высоковязкого бесцветного водного раствора (22,0-25,0 ), препарат негорюч, не токсичен мапен-мала 30000100000 (ТУ 6-01-1321-86).

ГКЖ-11 — 30,ь-ный водный раствор метилсиликоната натрия. В текстильной промышленности применяется 8 качестве модифицирующей добавки в процессе шлихтования (ТУ6-02-596-76).

Глицерин - НО CHgCH(OH)CHg0H, М =

-92,09, вязкая жидкость. от бесцветного до темно-коричневото цвета. без запаха спэд5

55 кого вкуса, гигроскопичен, смешивается с водой (ГОСТ 6259-75).

Кальций хлористый СаС12 . 2HzO, растворим в воде, гигроскопичен (ГОСТ 416167).

Неионогенное поверхностно-активное вещество.

Синтанол ДТ-7 — неионогенный препарат, при 20 С -- мягкая паста белого или светло-желтого цвета, легко растворим в воде при 40-50 С. 1 -ный водный раствор синтанопа ДТ-7 — прозрачная бесцветная жидкость, имеющая нейтральную или слабощелочную реакцию. Синтанол ДТ-7 обладает высоким моющим или эмульгирующим действием, Синтаноп ДТ-7 применяют в текстильной промышленности в качестве смачивателя и моющего средства в процессах расшлихтовки, промывки, отварки, отбеливания и крашения текстильных материалов из натуральных, химических и смешанных волокон.

Синтамид — 510 — неионогенный препарат, маловязкая, легко подвижная жидкость от желтого до светло-коричневого цвета. Содержание активного вещества 1007. Относится к группе биоразлагаемых веществ, хорошо растворим в воде, обладает высоким моющим и эмульгирующим действием, применяется в текстильной промышленности в качестве смачивателя в процессе промывки, отваривания, отбеливания и крашения материалов иэ натуральных и химических волокон.

Синтаноп ДС-10 — неионогенный препарат, мягкая паста белого или светло-желтого цвета. Содержание активного вещества

100,, относится к группе биоразлагаемых веществ, хорошо растворим в воде при 30—

40 С, 17-ные водные растворы имеют слабощелочную ипи нейтральную реакцию.

Применяется в текстильной промышленности в качестве смачивателя, моющего средства в процессах промывки, отварки и крашения, а также в процессе расшлихтовки.

Из л 1тературных источников известно, что в шпихтующие композиции могут быть введены помимо основных полимерных соединений дополнительно текстильновспомогательные вещества типа кремнийорганических соединений, гигроскопических веществ, пластификаторов и т.д.

Следует отметить, что в данном случае положительный эффект достигается только при совокупности использования всех предлагаемых ингредиентов состава. Отсутствие одного из компонентов прт.ппоженного состава принодит к снижению г се» показате2000367 лей ошлихтованных нитей (см, таблицу), Это может быть объяснено тем, что каждый компонент в составе выполняет свою определенную функцию, причем действие его усиливается наличием другого компонента состава, а отсутствие того или иного компонента уменьшает влияние известного компонента на свойства шлихты, Следует также отметить, что в литературе не было обнаружено предложенного сочетания компонентов предлагаемого шлихтующего состава как по качественному (химическому), так и по количественному их соотношению.

Состав предлагаемой композиции позволяет повысить адгезию пленки шлихты при сохранении ее эластичности, придать пленке шлихты инертность к замасливателю различной химической природы. находящемуся на поверхности нити, улучшить истирание нити, понизить коэффициенты трения и электризуемости.

Это приводит к снижению обрывности перерабатываемых нитей. повышению производительности ткацкого оборудования.

Изобретение иллюстрируется примерами

Опыты, выполненные с заграничными значениями компонентов состава. не привели к положительным результатам.

Пример. Расчетное количество CaCI2 растворяют в 70,0 мас, воды, подогретой до 40-45 С, при перемешивании вводят расчетное количество акрилового сополимера до образования однородного раствора, затем при перемешивании добавляют последовательно расчетное количество

ГКЖ-11. триэтаноламина, НПАВ и глицерина, Все тщательно перемешивают, добавляют воды до расчетного количества и все нагревают до 60 С.

Полученным раствором шлихтуют полиэфирные, ацетатные, триацетатные, вискозные комплексные нити на машине

ШБП-7/180 с контактным способом сушки шлихтованных нитей по зонам; зона—

50-100 С, II зона — 80 †1 С, III эона—

50-70 С.

Основы перерабатывались на ткацком станке СТБ-2-175.

0,05-0,25

Остальное

Количественные соотношения компонентов и результаты переработки представлены в таблице.

Сравнительный пример-прототип, В ре5 актор загружают расчетное количество водного раствора сополим ра на основе этилакрилата, метилметакри,;эта и аммонийакрилата, разводят водой, перемешивают до образования прозрачного одно10 родного раствора при температуре 4050 С, Затем туда же вводят при перемешивании расчетное количество кремнийорганической добавки.

Г(рлученным раствором шлихтуют аце15 татные комплексные нити на машине ШБЛ7/170 с контактным способом сушки на барабанах при температуре по зонам: !зона — 80 С, II зона — 110 C, III зона — 50 С.

Аналогично осуществляется обработка

20 полиэфирных комплексных и текстурированных нитей, а также вискозных и триацетатных. Результаты переработки состав компонентов приведены в таблице, Формула изобретения

25 Состав для шлихтования химических комплексных нитей на основе сополимера этилакрилата, метилметакрилата и аммониевой соли акриловой кислоты, взятых в молярном соотношении соответственно

30 2 — 4:1 — 2:1-4, кремнийорганической добавки и воды, отличающийся тем, что он содержит о качестве кремнийорганической добавки метилсиликонат натрия и дополнительно триэтаноламин, хлористый кальций.

35 глицерин и неионогенуое поверхностно-активное вещество при следующем соотношении компонентов, мас, :

Сополимер этилакрилатэ, метилметакрилата и

40 аммониевой соли акриловой кислоты, взятых в малярном соотношении соответственно

2-4;1-2;1-4 3 — 7

45 Метилсиликонат натрия 0,03-0,15

Триэтаноламин 0,01 — 0,1

Хлористый кальций 0.05-0,5

Глицерин 0,1-0,5

Неионогенное поверх50 ностно-активное вещество

Вода

2000367

Результаты шлихтования химических

2000367!

0 комплексных нитей

Обрывность нитей в процессе ткачества. случай/м

Тип нитей (номер крутка) Физико-механические характеристики обработанных нитей

Адгезия, Дж/м

Истирание, кол-во циклов

Липкость пленки

Электрич. соп рот„OM

35х10

92х10

1,7х10

9619

8164

5,3

5,2

5,0

18,1

16.6

14,4

0.06

0,07

0,08 вискоза

3,3 текс

120 кр/м нет нет повышен. липкость

9,1х10

14х10

0,09

0,09

4,9

4,8

8002

7920

14,1

13,7

ВВ

3.2х10

6,8х10

2,3х10

0,05

0,06

0,08

40351

37159

5,5

5.3

5,0

14.8

13.4

11,1 ацетат

11,1 текс

120 кр/м нет

36775

19,6х10

21,3х10

0,085

0.09

4,8

4.7

10,4

10,1 триацетат

16,6 текс

120 кр/м полизфир.

11х2

80 кр/м

Составитель О,Лопатина

Редактор Т.Пилипенко Техред М.Моргентал Корректор Н.Король

Тираж Подписное

HflO "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3067

Произеодс ег..нно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. t À!

15,5 !

4,2

11,4

10,7

10.4

25,3

24.7

21,7

21,0

20,7

46613

45491

32412

42323

40911

37864

35101

34469

13,6х10

72,4х10

6,8х10

13,0х10

13,6х10

21,6х10

87,1х10

1,08х10

10,4х10

14,7х10 нет повышен. лип кость

Н нет нет повышен. липкость нет нет повышен. лип кость

° В

0,07

0,08

0.09

0,09

1,0

0,03

0,04

0,06

0,07

0,08

Производительность ткацкого станка. м/ч

5,2

5,0

4,6

4,6

4,2

5 ,8

5,7

5,3

5,2

5,0
