Реферат



Изобретение относится к механическому оружию, в частности к арбалетам, и может найти применение в спортивной стрельбе и охоте. Цель изобретения - снижение нагрузки на тетиву лука. Это достигается тем, что в арбалете, содержащем приклад 1, ложе 2, блочный лукЗ с тетивой 4, спусковой механизм 5 и механизм взвода 6. концы тетивы блочного лука закреплены на ложе в точке, лежащей на продольной оси арбалета позади спускового механизма в направлении , противоположном перемещению стрелы при выстреле. 2 ил.

(5нs Р 41 В 5/ОО

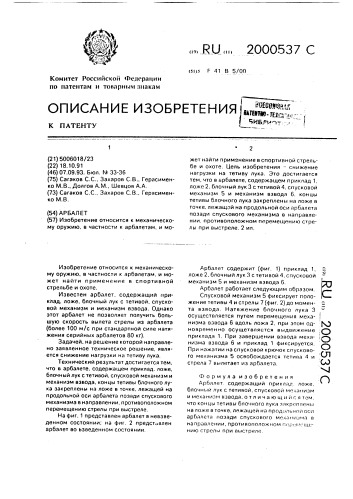

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарнь м знакам (21) 5006018/23 (22) 18.10.91 (46) 07.09.93. Бюл, М 33-36 (75) Сагаков С.С., Захаров С.В., Герасименко M.Â., Долгов А,М., Шевцов А,А. (73) Сагаков С.С., Захаров С.В., Герасименко M.B. (54) АРБАЛЕТ (57) Изобретение относится к механическому оружию. в частности к арбалетам, и моИзобретение относится к механическому оружию, в частности к арбалетам. и может найти применение в спортивной стрельбе и охоте.

Известен арбалет, содержащий приклад. ложе, блочный лук с тетивой, спусковой механизм и механизм взвода. Однако этот арбалет не позволяет получить большую скорость вылета стрелы из арбалета (более 100 мlс при стандартной силе натяжения серийных арбалетов 80 кг).

Задачей, на решение которой направлено заявленное техническое решение, является снижение нагрузки на тетиву лука, Технический результат достигается тем. что в арбалете, содержащем приклад. ложе, блочный лук с тетивой, спусковой механизм и механизм взвода, концы тетивы блочного лука закреплены на ложе в точке. лежащей на продольной оси арбалета позади спускового механизма в направлении, противоположном перемещению стрелы при выстреле.

На фиг. 1 представлен арбалет в невэведенном состоянии; на фиг. 2 представлен арбалет во взведенном состоянии.

„, Я0„„2000537 С жет найти применение в спортивной стрельбе и охоте. Цель изобретения — снижение нагрузки на тетиву лука. Это достигается тем, что в арбалете, содержащем приклад 1, ложе 2, блочный лук 3 с тетивой 4, спусковой механизм 5 и механизм взвода 6, концы тетивы блочного лука закреплены на ложе в точке, лежащей на продольной оси арбалета позади спускового механизма в направлении, противоположном перемещению стрелы при выстреле, 2 ил, Арбалет содержит (фиг. 1) приклад 1, ложе 2, блочный лук 3 с тетивой 4, спусковой механизм 5 и механизм взвода 6.

Арбалет работает следующим образом.

Спусковой механизм 5 фиксирует положение тетивы 4 и стрелы 7 (фиг, 2) до момента взвода. Натяжение блочного лука 3 осуществляется путем перемещения механизма взвода 6 вдоль ложа 2, при этом од- ) новременно осущетвляется выдвижение;(1 приклада 1, При завершении взвода механизма взвода 6 и приклад 1 фиксируется.

При нажатии на спусковой крючок спускового механизма 5 освобождается тетива 4 и стрела 7 вылетает из арбалета. (л)

3 формула изобретения

Арбалет, содержащий приклад. ложе, блочный лук с тетивой, спусковой механизм и механизм взвода, о т л и ч а ю щ «й с я тем, что концы тетивы блочного лука закреплены на ложе в точке, лежащей на прод,больно«пс« арбалета позади спускового меха««эма B направлении, противоположном пе,-;;: ..:-iiicнию стрелы при выстреле.

2000г137

Д/Г1
