Изобретение относится к медицине, а именно к стоматологии, и может быть использовано при изготовлении зубных протезов. Технический результат: повышение точности, надежности зубного протеза и упрощение технологии его изготовления. Способ изготовления зубного протеза заключается в следующем. Осуществляют обработку опорных зубов 1 под коронки 2 с опорной пластиной 3 со сферическим фиксатором 4 и устанавливают их на опорные зубы 1, снимают слепок и изготавливают две гипсовые модели, причем одна со встроенными сферическими фиксаторами. На гипсовой модели без встроенных фиксаторов моделируют из воска каркас бюгельного протеза и переводят ее в полимерную модель бюгельного каркаса известным способом. При отсутствии возможности изготовления полимерного каркаса моделирование ведется горячим воском на дублированной огнеупорной модели со встроенными сферическими фиксаторами, полимерный контейнерный аттачмен встраивают в восковую модель бюгельного каркаса и далее продолжают известным способом. Полимерная модель бюгельного каркаса устанавливается на гипсовую модель со встроенными сферическими фиксаторами , после этого на опорную пластину 3 вокруг фиксатора устанавливают контейнерный аттачмен, соединяют его с полимерным каркасом связующим веществом /клеем, горячим воском/ и производят перевод каркаса совместно с аттачменом в металл После этого известным способом производят постановку искусственных зубов и формируют пластмассовый базис протеза Контейнерный аттачмен состоит из полого цилиндрического корпуса, при этом крышка выполнена съемной в виде пластины с отогнутыми концами, а на диаметрально противоположных сторонах корпуса выполнены выступы с пазами под концы пластины, при этом ширина пластины меньше диаметра корпуса 7. 2 спф-лы, 6 зпф-лы. 13 ил.

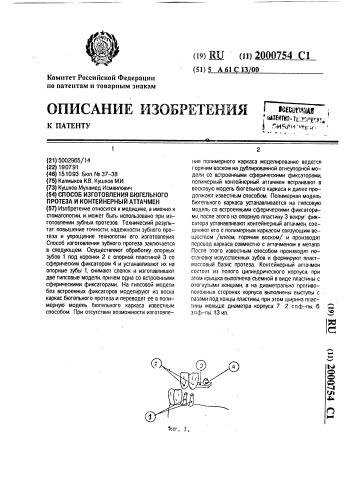

(19) К1Д (11) (>) Комитет Российской Федерации по патентам и товарным знакам

OIIHCAHHE H365PETEHHH южюищ

К ПАТЕНТУ

Фнг. I. (21) 5002965/14 (22) 19.07.91 (46) 15.10.93 Бюл. Ию 37-38 (75) Калмыков KB. Кушхов M.È. (73) Кушхов Мухамед Исмаилович (54) СПОСОБ ИЗГОТОВЛЕНИЯ БЮГЕЛЬНОГО

ПРОТЕЗА И КОНТЕЙНЕРНЪ|Й ДТТАЧМЕН (57) Изобретение относится к медицине, а именно к стоматологии, и может быть использовано при изготовлении зубных протезов. Технический результат: повышение точности, надежности зубного протеза и упрощение технологии его изготовления.

Способ изготовления зубного протеза заключается в следующем. Осуществляют обработку опорных зубов 1 под коронки 2 с опорной пластиной 3 со сферическим фиксатором 4 и устанавливают их на опорные зубы 1, снимают слепок и изготавливают две гипсовые модели, причем одна со встроенными сферическими фиксаторами На гипсовой модели без встроенных фиксаторов моделируют иэ воска каркас бюгельного протеза и переводят ее в полимерную модель бюгельного каркаса известным способом. При отсутствии возможности изготовления полимерного каркаса моделирование ведется горячим воском на дублированной огнеупорной модели со встроенными сферическими фиксаторами, полимерный контейнерный аттачмен встраивают в восковую модель бюгельного каркаса и далее продолжают известным способом. Полимерная модель бюгельного каркаса устанавливается на гипсовую модель со встроенными сферическими фиксаторами, после этого на опорную пластину 3 вокруг фиксатора устанавливают контейнерный аттачмен, соединяют его с полимерным каркасом связующим веществом /клеем, горячим воском/ и производят перевод каркаса совместно с аттачменом в метам.

После этого известным способом производят постановку искусственных зубов и формируют пластмассовый базис протеза. Контейнерный аттачмен состоит из полого цилиндрического корпуса, при этом крышка выполнена съемной в виде пластины с отогнутыми концами, а на диаметрально противоположных сторонах корпуса выполнены выступы с пазами под концы пластины, при этом ширина пластины меньше диаметра корпуса 7. 2 с.п.ф-лы, 6 эпф-лы, 13 ил.

2000754

Изобретение относится к медицине, а именно к стоматологии. и может быть использовано при изготовлении зубных протезов.

Известен способ изготовления бюгельного протеза, включающий установку коронок с опорной частью под бюгельный протез, снятие слепка, изготовление гипсовой и огнеупорной моделей, моделирование бюгельного каркаса из воска на огнеупорной модели, перевод воскового каркаса в металл, подгонку гнезда под контейнерный аттачмен на металлическом бюгепьном каркасе, установку металлического бюгельного каркаса íà гипсовую модель, установку центрирующей втулки, установку и фиксацию быстротвердеющей пластмассой контейнерного аттачмена к металлическому бюгепьному каркасу, постановку искусственных зубов на металлическом бюгельном каркасе и формирование протеза путем полимеризации пластмассового базиса, снятие с гипсовой модели готового протеза, удаление центрирующей втулки, установку эластичного колпачка и установку протеза в полости рта.

Основным недостатком известного способа лвллется его трудоемкость, длительность изготовления и низкие прочностные свойства сопряженных частей протеза, а именно контейнерного аттачмена и каркаса бюгельного протеза. Кроме того известный способ не дает точного соединения опорной части с каркасом самого протеза.

Целью изобрете ил лвпяется повышение точности изготовления протеза и упрощение технологии его изготовления.

Поставленная цель достигается за счет того, что ".îåäèíåíèå контейнерного аттачмена с бюгельным каркасом производят перед переводом его в металл путем фиксации контейнерного аттачмена на полимерной модели бюгельного каркаса, а перевод бюгепьного каркаса B металл осуществляют одноэременно с переводом в металг контейнерного аттачмена, при этом фиксацию контейнерного аттачмена к полимерной модели бюгельного каркаса осуществляют связующим веществом (клеем, горячим воском).

Исвизна заявленного технического решения состоит в том, что предложена новая технология из, oTGBëåíèë бюгельного протеза, .с новой совокупность признаков, отличающихся от известных "-налогов и прототипа.

Все признаки, характеризующие заявленный обьекг и в евонные в формулу изобретения, являются существенными, так как только благодаря их совокупности достигается тот положительный эффект, который

50 ожидается от использования заявленного технического решения.

Кроме того указанные отличительные признаки проявляют новые свойства. неизвестные в науке и технике.

Таким образом данное техническое решение соответствует критериям изобретения "новизна", положительный эффект", и

"существенные отличия", На фиг.1 показаны коронки с опорной пластиной со сферическим фиксатором; на фиг.2 — гипсовая (огнеупорная) модель с вмонтированными сферическими фиксаторами; на фиг.3 — часть полимерной модели, бюгельного каркаса: на фиг.4 — установка центрирующей втулки вокруг сферического фиксатора; на фиг.5 — установка полого корпуса контейнерного аттачмена; на фиг.б— фиксация полого корпуса контейнерного аттачмена к полимерной модели бюгельного каркаса; на фиг.7 — удаление центрирующей втулки, на фиг.8 — установка крышки на корпус аттачмена; на фиг.9 — часть готовой модели бюгельного каркаса с контейнерным аттачменом. снятая с гипсовой модели для перевода в металл; на фиг.10 — готовый бюгепьный протез с контейнерным аттачменом, поперечный разрез; на фиг.11 контейнерный атачмен из полимера, в сборе; на фиг,12 — крышка аттачмена; на фиг,13 — полый корпус контейнерного аттачмена.

Способ изготовления бюгельного протеза осуществляется следующим образом.

Сначала осуществляют обработку (препарирование) опорных зубов 1 под коронки 2, После этого известным способом изготавливают коронки 2 с опорной пластиной 3 со сферическим фиксатором 4 и устанавливают их на опорные зубы 1, снимают слепок и на слепке удаляют участки, отображающие пространство между опорной пластиной 3 и альвиолярным гребнем. Для получения точных и надежных сферических фиксаторов на рабочих моделях в соответствующие гнезда на оттиске вставляют металлические и)1ифты со сферическими фиксаторами 4 и получают необходимую гипсовую (или огнеупорную) модель 5 (cM,фиг.2). По предлагаемой технологии одна (без встроенных фиксаторов) гипсовая модель используется для воскового моделирования каркаса бюгельного протеза и последующего перевода ее в полимерный каркас 7 (см,фиг.3) по известной технологии, при необходимости производят подгонку и примерку полимерного каркаса по гипсовой модели с встроенными фиксаторами. Далее устанавливают на опорную пластинку 3 с встроенным сферическим фиксатором б центрирующую втулку 8 (см.фиг.4), а затем полый цилиндр 9

2000754 контейнерного аттачмена (см.фиг.5). После этого на гипсовую модель устанавливают полимерную модель бюгельного каркаса 7 и скрепляют его с полым цилиндром аттачмена 9 связующим веществом 10 (клей, горячий воск и т.д,) (см.фиг,6). Центрирующую втулку удаляют после надежной фиксации полого цилиндра 9 к бюгельному каркасу 7 (см.фиг.7). Далее устанавливают крышку 11 на место, закрепляют горячим воском (см.фиг,8) и снимают полученную конструкцию с гипсовой модели (см.фиг.9), а перевод люгельного каркаса 7 в металл осуществляют одновременно с переводом в металл полимерного контейнерного aTTà÷ìåía. В готовый цельнометаллический бюгельный каркас с контейнерными аттачменами 12 (см.фиг.10) вставляют эластичные колпачки

13, устанавливают на гипсовую модель с встроенными сферическими фиксаторами и производят постановку искусственных зубов 14 с последующим формированием пластмассового базиса 15 известным способом.

Готовый протез снимают с гипсовой модели и устанавливают его в полости рта пациента.

В случае невозможности изготовления полимерной модели бюгельного каркаса для повышения точности протеза можно использовать огнеупорную модель с встроенными сферическими фиксаторами. В этот случае полый корпус контейнерного аттачмена встраивается в восковую модель бюгельного каркаса, моделирование ведется описанным способом за исключением того, что совместный перевод бюгельного каркаса и контейнерного аттачмена проводят непосредственно на огнеупорной модели известным способом.

Предлагаемый способ обеспечивает повышение точности изготовления протеза за счет применения встроенных сферических фиксаторов в гипсовой (огнеупорной) модели и одновременного перевода в металл модели бюгельного каркаса и пластмассового контейнерного аттачмена, что так же повышает надежность протеза в целом.

Известен контейнерный аттачмен, состоящий из полого цилиндрического корпуса и крышки, при этом крышка выполнена монолитно с корпусом, Основным недостатком известного аттачмена является то, что крышка расположена на корпусе без вазможности ее съема, что препятствует доступу к полости корпуса в процессе моделирования протеза. Кроме того крышка имеет цилиндрическую форму. а следовательно перед установкой на аттачмен искусственного зуба, ее необходимо механически обработать для придания ей формы, которая бы соответствовала конфигурации будущего искусственного зуба. Все это приводит к снижению точности моделиро5 вания будущего бюгельного протеза.

Кроме того при изготовлении бюгельного протеза металлический контейнерный аттачмен прикрепляется к металлическому бюгельному каркасу быстротвердеющей

10 пластмассой, что снижает прочность бюгельного протеза.

Целью изобретения является повышение точности и надежности бюгельного протеза.-, 15 Поставленная цель достигается за счет того, что крышка выполнена сьемной в виде пластины с отогнутыми концами, а на диаметрально противоположных сторонах корпуса выполнены выступы с пазами.

20 конфигурация которых соответствует профилю концов пластины, при этом ширина пластины меньше диаметра корпуса. Кроме того концы выполнены с боковыми скосами. а крышка и корпус аттачмена — из полимер25 ного материала, например полистирола.

Новизна заявленного технического решения состоит в том, что предложена новая конструкция контейнерного аттачмена, с новой совокупностью признаков. отличаю30 щихся от известных аналогов и прототипа, Все признаки, характеризующие заявленный объект и внесенные в формулу изобретения, являются существенными, так как только благодаря из совокупности достига35 ется тот положительный эффект, который ожидается от использования заявленного технического решения, Кроме того указанные отличительные признаки проявляют новые свойства, неиз40 вестные в науке и технике.

Таким образом, данное техническое решение соответствует критерию "новизна", "положительный эффект" и "существенные отличия".

45 Контейнерный аттачмен состоит из полого цилиндрического корпуса 9 и крышки

11, при этом крышка 11 заполнена сьемной в виде пластины 16 с отогнутыми концами

17. а диаметрально на противоположных

50 сторонах корпуса 9 выполнены выступы 18 с пазами 19, конфигурация которых соответствует профилю концов пластины 16. при этом ширина пластины 16 меньше диаметра корпуса 3. Кроме того концы 17 пластины 16

55 выполнены с боковыми скосами 20, а сама крышка 11 и корпус 9 изготовлены из полимерного материала, например полистирола.

Контейнерный аттачмен используется следующим образом. Контейнерный аттл«мен является основным опорным злеiii .ч2000754 том, на котором фиксируется зуб будущего б1огельного протеза. Кроме того он является соединительным звеном между естественными зубами и пластмассовым базисом бюгельного протеза. 5

Корпус 9 контейнерного аттачмена размещают на опорной пластине 3 вокруг сферического фиксатора 6, а после соединения корпуса 9 с моделью каркаса 7 бюгельного протеза удаляют центрирующую втулку 8 и 10 устанавливают крышку 11, После фиксации крышки 11 горячим воском осуществляют одновременный их перевод в металл. Тем самым обеспечивается их надежное монолит!!ое соединение, 15

Наличие пазов 19 в выступах 18 соответствующих конфигурации концов 17 пластины 16 обеспечивает точное их соединение, Выполнение пластин 16 шириной меньше, !ел! диаметр корпуса 3 аттачмена 20

Формула изобретения

СПОСОБ ИЗГОТОВЛЕ11ИЯ Б1ОГЕЛ1 НОГО 1И ОТГЗА

И КО1!ТЕЙНЕРНЫ1! ATTA 1МЕН !

1. Способ изготовления бюге ьного протеза, включающий препарирование опорных зубов, установку на них коронок, связанных с опорной пластиной со сферическим фиксатором, снятие слепка, получение по нему гипсовой и дублированной огнеупорной моделей, размещение вокруг сферического фиксатора контейнерного аттачмена, моделирование бюгельного каркаса из воска, перевод каркаса в металл, соединение контейнерного аттачмена с каркасом, установку бюгельного каркаса на гипсовую модель, постановку искусственных зубов на бюгельном каркасе, формирование пластмасСового базиса протеза, снятие протеза с гипсовой модели и установку протеза в полости рта. отлича!Ощийся тем, что при получении со слепка моделей в слепок устанавливают металлические штифты со сферическими фиксаторами, восковую модель бюгельного каркаса переводят в полимерную модель, контейерный аттачмен скрепляют с полимерной моделью бюгельного каркаса, а перевод полимерного бюгельного каркаса в к!еталл осуществляют одновременно с переводом в металл контейнерного аттачмена, 2. Способ по п.1, отличающийся тем, что по слепку изготавливаются две гипсовые модели, одна из которых с встроенными сферическими фиксаторами, 3. Способ по п.1, отличающийся тем, что фиксацию контейнерного аттачмена к

50 нужно для того, чтобы приблизить форму контейнерного аттачмена к форме зуба, а следовательно исключить необходимость дальнейшей сошлифовки крышки контейнера для придания ей заданной формы, Кроме того эа счет монолитного соединения бюгельного каркаса и контейнерного аттачмена достигается повышение точности и надежности съемного протеза, Заявленный способ изготовления бюгельных зубных протезов с использованием предлагаемого аттачмена обеспечивает точность изготовления протезов, повышает надежность и упрощает технологию их изготовления. (56) . Каталог фирмы "Отсар", "UNIVERSAL

SYSTEM OF ATTACHMENTS AND

РИОТЯ",Италия, 1983, р. 32-37, 42-45. полимерной модели бюгельного каркаса осуществляют связующим веществом, например клеем, горячим воском, 4, Способ по п.1, отличающийся тем, что перевод в металл модели бюгельного каркаса с контейнерным аттачменом производят в снятом с гипсовой модели виде.

5, Способ по п.1, отличающийся тем, что при невозможности изготовления полимерной модели бюгельного каркаса на дублированной огнеупорной модели со встроенными сферическими фиксаторами по восковой модели бюгельного каркаса, соединенным с полимерным аттачменом, получают монолитную металлическую конструкцию бюгельного каркаса с контейнерным аттачменом.

6, Контейнерный аттачмен, состоящий из полого цилиндрического корпуса и крышки, отличающийся тем, что крышка выполнена съемной в виде пластины с ртоЭ гнутыми концами, а на диаметрально противоположных сторонах корпуса выполнены выступы с пазами, конфигурация которых соответствует профилю концов пластины, при этом ширина пластины меньше диаметра корпуса.

7. Аттачмен по п.6. отличающийся тем, что концы пластины выполнены с боковыми скосами.

8. Аттачмен по п.6, отличающийся тем, что крышка и корпус выполнены из полимерного материала, например полистирола.

2000754

2000754

2000/54

2000754
