Реферат



Изобретение относится к медицине, а именно к медицинской стоматологической технике, и может быть использовано при проведении моделировочных работ. Сущность изобретения: устройство для моделирования стоматологических оклюзионных валиков содержит полый корпус 1, сменный рабочий элемент 2. электронагреватель, который является собственно самим рабочим элементом 2, фиксатор 3 рабочего элемента 2 с электродами 4 Устройство также имеет высокочастотный преобразователь 5. который может быть выполнен в виде магнитного мультивибратора с регулируемым выходным напряжением, и высокочастотный трансформатор 6. вторичная обмотка 7 которого связана с электродами 4 фиксатора 3, а первичная обмотка 8 - с преобразователем 5. Рабочий элемент 2 выполнен в виде U-образно изогнутого проводника, свободные концы которого закреплены в фиксаторе 3 На боковые поверхности рабочего элемента 2 нанесено защитное покрытие 10 со свободной от покрытия поверхностью 11 изогнутого участка 1 ил

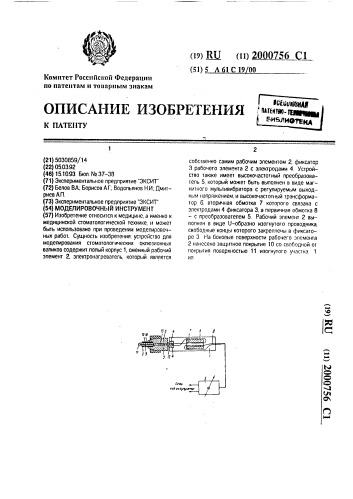

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5030859/14 (22) 05.03.92 (46) 15.10.93 Бюл. Иа 37-38 (71) Экспериментальное предприятие "ЭКСИТ (72) Белов ВА; Борисов АГ; Водопьянов Н И„Дмитриев АП. (73) Экспериментальное предприятие "ЭКСИТ" (54) МОДЕЛИРОВОЧНЫЙ ИНСТРУМЕНТ (57) Изобретение относится к медицине, а именно к медицинской стоматологической технике, и может быть использовано при проведении моделировочных работ. Сущность изобретения: устройство для моделирования стоматолог ических оклюзионных валиков содержит полый корпус 1, сменный рабочий элемент 2, электронагреватепь, который является (и) КЦ (и) 2000756 Ц (51) собственно самим рабочим элементом 2, фиксатор

3 рабочего элем нта 2 с электродами 4. Устройство также имеет высокочастотный преобразователь 5, который может быть выполнен в виде магнитного мультивибратора с регулируемым выходным напряжением, и высокочастотный трансформатор 6, вторичная обмотка 7 которого связана с электродами 4 фиксатора 3, а первичная обмотка 8 — с преобразователем 5. Рабочий элемент 2 выполнен в виде U-образно изогнутого проводника, свободные концы которого закреплены в фиксаторе 3 На боковые поверхности рабочего элемента

2 нанесено защитное покрытие 10 со свободной от покрытия поверхностью 1 1 изогнутого участка. 1 ил

2000756

Изобретение относится к медицине, а именно к медицинской стоматологической технике, а также может быть использовано при прооеде11ии любых других моделировочных работ.

Известен моделировочный электроинструмент, содержащий полый корпус, электронагреватель, установленный в корпусе, и сменный рабочий инструмент, расположенный по оси корпуса. C помощью известного

46ектрои1 струмента осуществляется моделюроввние зубным воском зубных протезов, Однакоданная конструкция имеетбольшие габариты, относительно большой вес и сложна по конструкции, что делает затруднительным процесс манипуляции инструментом при проведении работ над обьвктами, имеющими л1алые размеры, Кроме того недостатком известного устройства является то, что поверхность рабочего элемента значительно прогрета по всей длино, что не всегда нужно при работе и что снижает КПД устройства, а так>ке влияет на его габариты и на сечение подводящих Ipoводо в.

Цель изобретения — упрощение конструкц.1и, Снижение ее габаритов,и повышеннэ КПД за счет концентрации тепла в рабочей зоне рабочего элемента.

Цель достигается за счет того, что устройство снаб>кено фиксатором рабочего элемента с электродами, размещенными по оси корпуса, высокочастотным преобразователем II высокочастотным трансформатоpQl1, втори1ная обмотка которого связана с электродами фиксатора, а первичная обмотка — с преобразователем, при этом в качестве электронагревателя используется сам рабочий элемент. выполненный в виде V-образного изогнутого проводника, свободные концы которого закреплены в фиксаторе, а в зазор между ветвями проводника нанесено защитное низкоомное покрытие со свободной от последнего поверхностью изогнутого участка.

Высокочастотный преобразователь, рабочая частота которого в зависимости от используемых элементов может достигать сотен килогерц, служитдля получения высокочастотного напряжения и передачи его по подводящим проводам малого сечения в высокочастотный трансформатор, расположенный в корпусе устройства, где оно понижается до рабочего напряжения рабочего элемента. реально не превышая 1 В.

Выходное напряжение (мощность) высокочастотного преобразователя может регулироваться как непосредстве11но самим преобразователем, так и за счет регулирования 11апряжения, которым питается пре5

Р

50 образователь (нерегулируемый). При этом первичным источником энергии для инструмента может быть как сетевой источник питания с пониженным выходным напряжением, так и непосредственно сеть.

Преобразователь может быть выполнен вместе с высокочастотным трансформатором в ручке инструл1ента, тогда в качестве источника питания инструмента может использоваться регулируемый низковольтный источник постоянного напряжения.

Передача энергии от трансформатора осуществляется при напряжении, не опасlIoM для жизни 10 — 13 8.

Наличие защитного низкоомного покрытия на боковых поверхностях рабочего элемента со свободной от последнего поверхностью изогнутого участка рабочей зоны обеспечивает концентрированный подвод мощности к изогнутому участку рабочего элемента за счет известного эффекта поверхностного распределения высокочастотного тока в проводнике и прохождения его по низкоомному покрытию V-образного рабочего элемента.

Наличие высокотемпературного изолятора, расположенного в зазоре между ветвями V-образного рабочего элемента, обеспечивает электрическую изоляцию выводов V-образного рабочего элемента при обеспечении его минил1альных габаритов.

Выполнение рабочего элемента в виде

V-образно изогнутого проводника позволяет компактно сформировать рабочий элемент и обеспечить эффективный подвод тепла к нему.

Выполнение фиксатора рабочего элемента в виде цангового разъемного зажима обеспечивает воэможность оперативной смены рабочих элементов при обеспечении минимальных габаритов устройства.

Использование признаков, изложенных в формуле изобретения усиливает указанный технический результат.

Моделировочный инструмент содержит полый корпус 1, сменный рабочий элемент

2, расположенный на оси корпуса 1, электронагреватель, который является самим рабочим элементом 2, фиксатор 3 рабочего элемента 2 с электродами 4, при этом фиксатор 3 размещен вне корпуса 1 по его оси и может быть выполнен в виде цангового разрезного зажима. Устройство также имеет высокочастотный преобразователь 5, который может быть выполнен в виде магнитного мультивибратора с регулируемым выходныл1 напряжением, и высокочастотный трансформатор 6, вторичная обмотка 7 которого связана с электродами 4 фиксатора 3, а первичная обмотка 8 — с пре2000756 ройства в сеть начинает работать высокочастотный преобразователь 5 с регулируемым выходны л напряжением, от которого по гибкому проводу высокочастотное напряже5 ние поступает на трансФорматор 6, при этом происходит нагрев раС чего элемента

2, После этого осуществляется непосредственно сами манипуляции по проведению таких работ как придание заданной формы

10 восковым оклюзионным валикам, вырезание по шаблону, Кропиле того с помощью данного инструмента можно осуществлять вырезание ткани и ее термофиксацию при росписи ткани

15 на ткани, а также может быть использовано для раскроя тканей, преимущественно синтетических, с оплавлением кромки ткани.

Предложенное устройство универсаль20 но и может найти применение в различных областях техники. (56) Авторское свидетельство N 757158, кл. А 61 С 19/00, 1980.

Формула изобретения

l. моделировочный инструмент, содержащий полый корпус, электронагреоатель, установленный в корпусе, и сменный рабочий элемент, расположенный по оси корпуса, отличающийся тем, что он снабжен фиксатором рабочего элемента с электродами, размещенными по оси корпуса, 35 высокочастотным преобразователем и высокочастотным трансформатором, вторичная обмотка которого связана с электродами фиксатора, а первичная обмотка с преобразователем, при атом в ка- 40 честве электронагревателя используется рабочий элемент, выполненный в виде Uобразно изогнутого проводника, концы которого закреплены в фиксаторе, а в зазоре между ветвями проводника размещен Bbl- 45 сокотемпературный изолятор, причем на боковых поверхностях проводника нанесено защитное низкоомное покрытие со свободной от последнего поверхностью изогнутого участка. 50

Составитель С.Клыпкин

Редактор Г.Мельникова Техред М,Моргентал Корректор О.Кравцова

Заказ "094

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Патент", г, Ужгород, ул. Гага рина. 101 образователем 5. Рабочий элемент 2 выполнен в виде /-образно изогнутого проводника, свободные концы которого закреплены в фиксаторе 3. а в зазоре между ветвями проводника размещен высокотемпературный изолятор 9, а на боковых поверхностях проводника (рабочего элемента 2) нанесено защитное низкоомное покрытие 10 со свободной от покрытия поверхностью 11 (рабочая зона) изогнутого участка.

В качестве защитного покрытия 10 может быть использовано покрытие из металла с низким электрическим сопротивление л, например из меди или серебра.

В качестве высокотемпературного изолятора 9 может быть использована, например, слюда, Для снижения теплопередачи на корпус

1 между фиксатором 3 и корпусом 1 выполнен кольцевой паз 12, Электроды 4 фиксатора изолированы друг от друга при поглощи слоя изолятора 13.

Моделировочный инструмент работает следующим образом. При включении уст2. Инструмент по и 1. отличающийся тем, что в качестве защитного покрытия использован металл с низким электрическим сопротивлением, например, медь или серебро, 3. Инструмент по п.1, отличающийся тем, что фиксатор рабочего элемента выполнен в виде цангового разрезного зажима.

4. Инструмент по п.1, отличающийся тем, что в качестве высокотемпературного изолятора используется слюда.

5. Инструмент flo п.1, отличающийся тем, что между электродами фиксатора расположен слой изолятора.

6. Инструмент по п.1, отличающийся тем, что для снижения теплопередачи на корпусе между фиксатором и корпусом выполнен кольцевой паз.

7. Инструмент по п,1, отличающийся тем, что преобразователь выполнен в виде магнитного мультивибратора с регулируемым выходным напряжением.
