Ударно-сверлильная насадка к сверлильной машинке

Ударно-сверлильная насадка к сверлильной машинке

Иллюстрации

Показать все

Реферат



Использование насадка предназначена для работы со сверлильными машинками в режимах сверления и сверление с ударом Сущность изобретения: насадка содержит корпус с держателем инструмента, закрепляемый на корпусе машинки, и вибратор Вибратор выполнен в виде двух сепараторов 9,10 Сепаратор 9 закреплен на корпусе нападки , а сег..1ратор 10 жестко связан с держателем инструмента, который в свою очередь кинематически связан со шпинделем машинки 11 В процессе сверления с ударом шарики обоих сепараторов 9 10 взаимодействуют друг с другом Для перехода к процессу сверления без удара между шариками сепараторов 9, 10 вводят стакан 1 1 зпф-лы. 4 ил

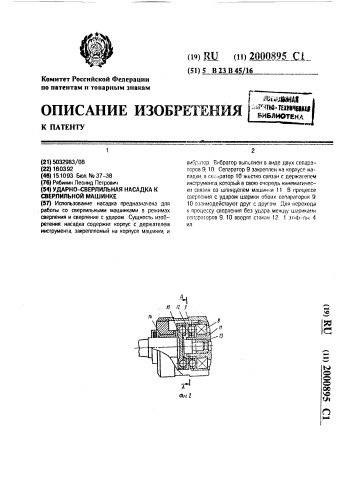

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ю /2У

Фг2

Комитет Российской Федерации по патентам и товарным знакам (21) 5032983/08 (22) 1603.92 (46) 15.1093 Бюп. Мя 37-38 (76) Рябинин Леонид Петрович (54) УДАРНО-СВЕРЛИЛЬНАЯ НАСАДКА К

СВЕРЛИЛЬНОЙ МАШИНКЕ (57) Использование насадка предназначена для работы со сверлильными машинками в режимах сверпения и сверление с ударом Сущность изобретения: насадка содержит корпус с держателем инструмента, закрепляемый на корпусе машинки, и (в)Ш3 (») 200089S Ст (51) 5 В23В45 16 вибратор. В;братор выполнен в виде двух сепараторов 9, 10. Сепаратор 9 закреплен на корпусе наладки, а се,;;ратор 10 жестко связан с держателем инструмента, который в свою очередь кинематически связан со шпинделем машинки 1! В процессе сверления с ударом шарики обоих сепараторов 9

10 взаимодействуют друг с другом Для перехода к процессу сверления без удара между шариками сепараторов 9, 10 вводят стакан 12. 1 з т1т-лы, 4 ил.

2000895

Изобретение относится к ручным и перено..ным станкам и приспособлениям к

; м.

Известно вибрационное устройство для обработки осевым инструментом, 5

Устройство содержит корпус, в котором установлен с возможностью вращения и осевого перемещения подпружиненный на корпус держатель инструмента, а вибратор вьфолнен в виде упорного шарикоподшипнийа, на беговой дорожке одного из колец которого выполнены выемки. Устройство снабжено механизмом стопорения для отключения вибратора.

Укаэанное техническое решение предназначено для сверления отверстий в материалах и стационарно устанавливается на станину станка, Технический результат от использования предложенного технического решения заключается в упрощении конструкции вибратора.

Для этого в насадке. содержащей закрепленный на корпусе машинки корпус насадки, в котором установлен держатель инструмента и расположенный между держателем инструмента и шпинделем машинки вибратор е виде сепаратора с шариками, один из сепараторов жестко свяэа«сепара- 30 тор жестко связан с держателем инструмента, который имеет возможность перемещаться в осевом направлении на величину превышения шариков над диском сепаратора, 35

Введение в конструкцию стакана с коль. цевыми канавками и устанавливаемого определенным образом позволяет перестраивать работу насадки либо с осевым перемещением, либо без него. При ус- 40 тановке стакана между сепараторами насадка работает как сверлилка, а при устансвке стакана за пределами зоны соприкосновения сепараторов, т.е. с внешней стороны держателя инструмента она рабо- 45 ает как перфоратор.

Таксе выполнение насадки позволяет значительно расширить возможность инструмента и включает в себя практически две различные по назначению насадки. 50

Целесообразно механизм осевого перемещения выполнить в виде сепаратора с шариками, один из сепараторов, который в свою, очередь состоит из двух дисков. с помощью плотной посадки и усов неподвижно 55 закрепить на корпусе насадки, а шарики равномерно расположить по диаметру в углублениях одной из половин, при этом вторая половина должна иметь такие же углубления и обеспечивать превышение шариков над плоскостью сепаратора на определенный размер. Второй сепаратор целесообразно выполнить на держателе инструмента аналогично первому.

Для надежной и долговечной работы держатель инструмента целесообразно выполнить вращающимся на двух опорах, в которых он мог бы совершать вращательное движение и осевое перемещение.

На фиг.1 показан общий вид насадки; на фиг.2 — сечение по редуктору и держателю инструмента с установкой "стакана" между сепараторами (режим сверлилки); на фиг.3— сечение по редуктору и держателю инструмента с установкой "стакана" эз пределами зоны соприкосновения сепараторов (режим перфоратора); на фиг.4 — поперечное сечение по корпусу редуктора.

Насадка содержит привод вращения 1 с инструментальным патроном 2, корпус 3 с фиксаторами 4 и ручкой 5, ударно-сверлильную насадку 6 и хомут 7. На фиг.2 показан редуктор 8, сепаратор. жестко связанный с корпусом насадки 9, сепаратор жестко связан с держателем инструмента 10, выходной вал редуктора 11, стакан 12. втулку, запрессованную в торец выходного вала редуктора

13, вторую опору держателя инструмента

14, гайку с сальниковым уплотнением 15.

Сепараторы 9 и 10 снабжены шариками 18 и крепежом 16, При конкретном выполнении (см.фиг.1) к корпусу 3 пристыкована ударно-сверлильная насадка 6. Стыковочные гнезда обжимаются фиксаторами 4. Момент от привода через патрон 2 передается нз вал 11 редуктора 8. В торце вала установлена втулка 13 — опора держателя с сепаратором 10. С торца корпуса редуктора 8 установлен сепаратор 9. состоящий иэ двух дисков с углублениями для шариков 18, связанных между собой крепежом 16. Сепаратор 9 эапрессовывается в корпус редуктора и дополнительно фиксируется усиками 17.

Стакан 12 может устанавливаться между,сепараторами 9 и 10 либо между гайкой 15 и сепаратором 10. Наладка на определенный режим достигается установкой стакана 12 (см.фиг.2 и 3), Устройство работает следующим образом.

От привода вращения 1 (см.фиг.1) момент вращения передается через патрон 2 и переходный элемент на выходной вал редуктора 11, на конце которой выполнен паз. в который входит вилка держателя инструмента 10, передающая крутящий момент на инструмент.

При конкретном выполнении макетного образца в качестве привода использовались

2000895 машинки сверлильные электрические ИЭ

1202 А, БЭС1-1 и пневмосверлилка ИП 1011

А для сверления отверстий от 9 до 10 мм. К корпусу 3 с помощью фиксаторов 4 стыкуются с одной стороны привод вращения, с дру- 5 гой — исполнительный механизм 6. При обработке отверстий в металле производится настройка, для чего отворачивается гайка

15. извлекается держатель инструмента 10. а стакан 12 устанавливается между шарика- 10 ми сепараторов 9 и 10. Затем держатель инструмента устанавливается на место и зажимается гайкой 15. В конструкции предусмотрено два исполнения редуктора с передаточным числом 3,5 и 7.0. 15

В результате проведенных испытаний на макете с передаточным числом редуктора 3.5 легко обрабатываются отверстия диаметром 13 мм.

При сверлении отверстий в бетоне, кир- 20 пиче и камне целесообразно применять режим перфоратора. Для этого стакан 12 устанавливается между гайкой 15 и держателем инструмента 10, т.е, освобождается зона расположения шариков, которые по- 25 дополнительным сепаратором с шариками, причем один из сепараторов жестко связа с;орпусом насадки, а второй сепаратор жестко с язан с держателем инстру,ента.

2. Насадка по п.1. отлича ощаяся тем, что она снабжена стаканом. расположен35 ным между шариками обоих сепараторов.

Формула изобретения

1. УДАРНО-СВЕРЛИЛЬНАЯ НАСАДКА К С;1FPflMJlbной мАшинке, содержащая закрепленный на корпусе машинки корпус насадки, в котором установлены двр.катель инструмента и расположенный между держателем инструмента и шпинделем машинки вибратор в виде сепаратора с шариками, отличающаяся тем, что насадка снабжена сле этого имеют возможность соприкасаться шарикам сепаратора 9 и 1Э. Опытные проверки показали надежность работы насадки и более высокую производительность проходки отверстий вбетоне,,кирпиче,,камне и т.д. при использовании ".пе,инструмента.

Использование изобретения позволяет получить технико-экономический эффект за счет того. что одна и та же насадка при небольших затратах на наладку ее позволяет выполнять различные задачи при сверлении отверстий в различных материалах.

Изобретение позволяет экономить материалы, энергию, а также широко применять в качестве привода вращения различные электрические сверлильные машинки и пневмомашинки, выпускаемые промыш " wHQGTb

Изде:ия, изготовленные с использованием изобретения, широко используются как в индивидуальном хозяйстве, так и на производстве. (56) Авторское свидетельство СССР

N. 994145, кл. В 23 P. 31/02, 1981.

2000895

78

Составитель В.Павлов

Редактор Н.Федорова Техред М.Моргентал Корректор А. Мотыль
