Способ определения эластичности линейного полиэтилена средней плотности

Способ определения эластичности линейного полиэтилена средней плотности

Иллюстрации

Показать все

Реферат



Использование изобретения: производство пластмасс Сущность изобретения: эластические свойства линейного полиэтилена средней плотности определяют методом ИК-спектроскопии. Используют образец в виде пленки, снимают ее ИК-слектр в области 2800-3000 см . По визуальному сравнению полученного ИК-спектра и ИК-спектра эталонного образца определяют эластичность линейного полиэтилена средней плотности. 6 ил

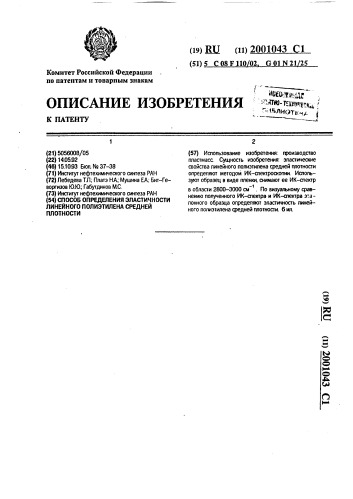

(19) Ки (11) (51) 5 СОЗР110 02 G01N21 25

Комитет Российской Федерации по патентам и товарным знакам 1

ДЩ фр,яе

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

"- - ËÈÎ ., К ПАТЕНТУ (21) 5056008/05 (22) 1405.92 (46) 151093 Бюл. Na 37-38 (71) Институт нефтехимического синтеза PAH (72) Лебедева Тл„. Платэ НА; Мушина ЕА; Бит-Геворгизов ЮЮ. Габутдинов МС. (73) Институт нефтехимического синтеза PAH (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЭЛАСТИЧНОСТИ

ЛИНЕЙНОГО ПОЛИЭТИЛЕНА СРЕДНЕЙ

ПЛОТНОСТИ (57) Использование изобретения: производство пластмасс Сущность изобретения: эластические свойства линейного полиэтилена средней плотности определяют методом ИК-спектроскопии Используют образец в виде пленки, снимают ее ИК-спектр в области 2800-3000 см . По визуальному сравнению полученного ИК-спектра и ИК-спектра эталонного образца определяют эластичность линейного полиэтилена средней плотности 6 ип

ЬЭ

CO

СР

CO

4h

2001043

Изобретение относится к производству пластмасс, а именно к определению свойств линейного полиэтилена.

Известен способ определения структурных особенностей полиэтилена (степень разветвления, кристалличность, наличие непредельных связей) методом ИК-спектрального анализа. Однако во всех случаях область 2800 — 3000 см не используют, так как считают ее мало информативной.

Известен способ определения наличия цис- и транс-иэомерных поворотных структур в молекуле линейного полиэтилена. влияющих на его свойства, методом Фурье-спектроскопии. Однако. этот метод требует сложной аппаратуры. Кроме того, данные об однозначной связи между видом ИК-спектра и эластическими свойствами линейного полиэтилена средней плотности в технической и патентной литературе отсутствуют.

Наиболее близким по технической сущности и достигаемому результату является известный способ определения эластичности полимеров путем подготовки образца с последующим его функциональным анализом. Способ осуществляют с помощью разрывной машины, что требует наличия громоздкого оборудования, а также многократного повторения испытаний для получения воспроизводимых результатов.

Технической задачей изобретения является использование метода ИК-спектроскопии для экспресс-определения эластических свойств линейного полиэтилена средней плотности визуальным методом, не требующим математической обработки.

Указанный технический результат достигается тем, что, в способе определения эластичности линейного полиэтилена средней плотности путем подготовки образца с последующим его функциональным анализом, используют образец в виде пленки, снимают его ИК-спектр в области 28003000 см . визуально сравнивают полученный ИК-спектр с ИК-спектром эталонного образца и определяют эластичность линейного полиэтилена средней плотности.

Для оценки эластических свойств линейного полиэтилена могут быть использованы традиционные ИК-спектрометры (UR-20, Specord M-80).

Формула изобретен и я спОсОБ ОпРеделения элАстичности линейного полиэтиленА сРеДней плотности путем подготовки образца с последующим его функциональным анализом, отличающийся тем, что используют образец в виде

Образцы для снятия ИК-спектров— пленки линейного полиэтилена средней плотности толщиной 10 — 30 мкм клиновидной формы (для исключения интерференции) получают горячим прессованием при температуре 140 С, давлении 10 атм, время выдерживания 5 — 10 мин с последующим охлаждением в системе лед-вода.

Были сняты ИК-спектры в области 28003000 см 100 образцов линейного полиэтилена средней плотности с разными эластическими свойствами на спектрометре

17-133 (8ruker), Относительное удлинение образцов менялось в диапазоне е270-850 ф .

Было обнаружено, что спектры образцов полиэтилена с разной степенью элэстичности значительно отличаются друг от друга по количеству, форме и интенсивности полос. Была выявлена прямая корреляция между видом ИК-спектра и эластическими свойствами линейного полиэтилена.

Иллюстрация полученных закономерностей приведена на фиг.1-6.

Так, ИК-спектр полиэтилена с высокой эластичностью (е- 550-850 ) имеет две полосы высокой интенсивности (фиг.1. 2).

Линейный полиэтилен со средними эласти-. ческими свойствами (е 450-5407ь) характеризуется четырехполостным спектром (фиг.З. 4). Вид спектра для полиэтилена с низким относительным удлинением (Е

-270 — 420 ) приведен на фиг.5, 6.

Сравнение ИК-спектра исследуемого образца линейного полиэтилена в области

2800-3000 см с эталонным спектром позволяет легко и быстро определить эластические свойства полиэтилена вредней плотности на традиционном оборудовании, (56) Дехант И., Дану P., Киммер 8„Шмольке

P. Инфракрасная спектроскопия полимеров. М.: Химия, 1976, с. 471, Тарутина Л.И., Позднякова Ф.О. Спектральный анализ полимеров. Химия, 1986. с.

29-47.

Энциклопедия полимеров, М.: Советская энциклопедия, 1972. том 1. с. 885 †8. пленки, снимают его ИК-спектр в области

2800 - 3000 см, визуально сравнивают

-1

55 полученный ИК-спектр с ИК-спектром эталонного образца и определяют эластичность линейного полиэтилена средней плотности, 3000

2900

94z. i

f sso%

29оо

%а. 3

2001043

ЛОО 3ООО

2800 3000

2800 се

%г.Г

Е = $5o%

2йЮ еи

Rz. Ф

2001043

Z9og ИОо 3000

Жа 5 е= Фго/ гав

Составитель Н.Котельникова

Техред М.Mîðãåíтал Корректор А. Козориз

Редактор

Тираж Подписное

НПО " Поиск " Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3109

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
