Светорассеивающий лак

Светорассеивающий лак

Иллюстрации

Показать все

Реферат



Использование, для создания светорассеивающих покрытий на оптически прозрачных подложках Сущность изобретения: лак содержит поливинилбутираль 42 - 5.9%, фенолформальдегидную смолу резольного типа 0.8 - 1,5%, сополимер метилметакрилата (ММА) с бутилметакрилатом (БМА) в соотношении 40.60 1,0 - 1,5%, каолин 11,2 - 12.1%, аэросил 0,0 - 0,15%, ксилол 9,7 - 105%. нигрозин спирторастворимый 0,005 - 0,007%. а-лецитин 0,12 - 0,15%, смесь этанола с бутанолом 1:1 остальное. Спиртовые растворы смолы и поливинилбутираля ксилольный р-р сополимера ММА с БМА готовят при 50 - 60° С а нигрозина без нагерва Загружают в смеситель эти растворы, затем наполнитель Характеристика свойств: светопропускание при длине волны 0,4- 0,7 мкм 55 - 58% 2 табл.

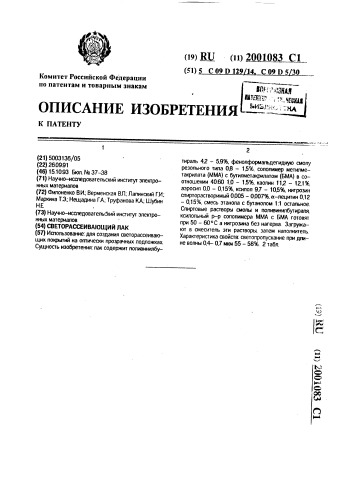

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ж

C„

Комитет Российской Федерации по патентам и товарным знакам (21) 5003136/05 (22) 26.09.91 (46) 15.10.93 Бюл Йя 37-38 (71) Научно-исследовательский институт электронных материалов (72) Филоненко В.И. Верменская ВЛ.; Лапинский Г.И„

Маркина Т.Э„ Нещадина ГА; Труфанова КА; Шубин

Н.Е (73) Научно-исследовательский институт эпектро— нных материалов (54) СВЕТОРАССЕИВАЮЩИЙ ЛАК (57) Использование: дпя создания светорассеивающих покрытий на оптически прозрачных подложках

Сущность изобретения: лак содержит поливинилбу(19) ЩЗ (и) 2001083 С1 (51) 5 С09Р129 14 C09D5 30 тираль 4Я вЂ” 5,9%, фенопформапьдегидную смолу резального типа 0,8 — 1596, сополимер метилме— такрилата (MMA) с бутилметакрилатом (БМА) в соотношении 40тз0 10 — 15%, каопин 11Я вЂ” 12,1 96, аэросип 0,0 — 0,15%, ксилол 9,7 — 10,5%, нигрозин спирторастворимый 0,005 — 0,007%, а-лецитин 0,12 — 0,156, смесь этанола с бутанолом 1:1 остальное.

Спиртовые растворы смолы и поливинипбутираля ксилольный р-р сополимера MMA с БМА готовят при 50 — 60 C а нигрозина без нагерва. Загружают в смеситепь эти растворы, затем наполнитепь. характеристика свойств: светопропускание при длине волны 0,4- 0,7 мкм 55 — 5896. 2 табл.

2001083

Изобретение относится к полимерным материалам для создания светорассеивающих покрытий на оптически прозрачных подложках.

Нанесение светорассеивающего покрытия на прозрачную подложку позволяет изменить направленный пучок света на рассеянный, что, в свою очередь, расширяет угол считывания, информации в приборах визуального контроля.

Известны светорассеивающие лаки, содержащие в качестве связующего нитроцеллюлозный или акриловый лак, в качестве наполнителя — сернокислый барий или двуокись кремния, а в качестве растворителя— ацетон, бутилацетат, ксилол, толуол, Недостатком указанных лаков являются низкие светорассеивающие свойства.

Наиболее близким по технической сущности и достигаемому эффекту является лак

АК-5192/ТУ 6-10-1735-80/, содержащий акриловый лак АК-113, наполнитель, сантосил и растворитель P — 5. Лак используют для отделки стеклянных Экранов читальных arIпаратов.

Недостатком лака являются низкие светорассеивающие свойства, что приводит к большому перепаду яркости экранов от центра к краям и сужению угла считывания информации.

Технической задачей изобретения являе гся повышение светорассеивающих свойсгв лака при сохранении светопропускания 50 +. 10, Поставленная задача достигается тем, что светорассеивающий лак, включающий акриловый сополимер, ксилол и органический растворитель, содержит в качестве акрилового сополимера сополимер метилметакрилата с бутилметакрилатом в массовом соотношении 40:60, в качестве наполнителя каолин и аэросил, в качестве органического растворителя смесь этанола и бутанола 1:1 и дополнительно поливинилбутираль, фенолформальдегидную смолу резольного типа. нигрозин спирторастворимый и а-лецитин, npr1 следующем соотношении компонентов, мас, :

Поливинилбутираль 4.2-5,9

Фенолформал ьдегидна я смола резольного типа 0.8 15

Сополимер метилметакрилата с бутилметакрилатом в соотношении

40:60 1,0 — 1,5

Каолин 11,2 — 12,1

Аэросил 0,08 — 0,15

Ксилол 9,7 — 10,5

Нигрозин спирторастворимый 0,005 — 0,007 а-Лецитин 0,12-0,15

Смесь этанола с бутанолом 1:1 Остальное

Для приготовления лака используют следующие компоненты; поливинилбутираль ГОСТ 9439-85, фенолформальдегидную смолу резольного типа ГОСТ 18694-80, сополимер метилметакрилата с бутилметакрилатом М вЂ” 40БМ TY 6 — 01 — 2 — 715-84, каолин марки ЛКС TY 21 — 25-220 — 78, этиловый спирт ГОСТ 183-00-87, бутиловый спирт 1 с

ГОСТ 5208-81, ксилол TY 6-09-2438-77, нигрозин спирторастворимый CHEMAPO-лецитин ч. ТУ 6-09-4931-80, аэросил А-300, ГОСТ 14922-77.

Приготовление лака осуществляют следующим образом.

Готовят спиртовые растворы фенолформальдегидной смолы и поливинилбутираля при 50-60 С и постоянном перемешивании до получения однородного и прозрачного раствора, нигрозина при перемешивании без нагрева до полного растворения и ксилольный раствор сополимера М-40БМ при температуре 60 «5 С.

В смеситель с числом оборотов 12001400 об./мин при перемешивании загружают приготовленные растворы, затем наполнители. После перемешивания в течение 20"= 5 мин смесь подают в бисерную мельницу. Приготовление лакэ заканчивают через 2-3 ч и после фильтрации сливают в тару.

Изобретение иллюстрируется приведенными примерами в табл 1, Данные по испытаниям лака приведены в табл.2. (56) Лак НС-176 М, TY 6-10- 1473-76.

Лак НЦ-243, ГОСТ 4976-83.

Лак AK-5192, TY 6-10 1735-80.

2001083

Таблица 1

Со е жание компонентов. мас

Наименование компонентов поп име

1 2

6,0

6.3

4,6

4,0

4.97

4.20

5,90

0.75

1.2

1,55

0,9

0.7

1,55

12,2

1 1.9

11,1

0,12

10,7

0,007

0.128

0,07

10.3

0.004

0,16

О.! 7

9.6

0,008

0,11

0,135

69,7

69,8

70,9

70,3

70.8

71,6

70,7

70,5

Таблица 2

Поли винил бутирал ь

Фенолформал ьдегидная смола

Сополимер М-406М

Каолин

Аэросил

Ксилол

Нигроэин а- лецитин

Спирты:

Б танол:этанол 1;1

0,89

1.3

11.7

0,11

10,1

0.006

0,146

1,20

1.0

11,3

0.08

10,5

0,005

0,150

0,80

1,5

11,2

0,09

9,7

0,005

1,5

1,2

12,1

0,08

10.2

0,006

0,120

1,35

1,4

11,6

0,15 .

10,5

0,007

О. 140

2001083

4,2 - 5,9

0,8 - 1,5

Сос1лвитель Н. Хрусталева

Редактор М. Сэмерханов 1ехред M.Моргентал Корректор Р,Петрова

Подписное

Тираж

НПО Поиск" Роспатента

113035, Москва. Ж-35, Раушскэя наб., 4/5

Заказ 3111

Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101

Формула изобретения

cBETopAccEvIBAIo+MA JIAK, включающий акриловый сополимер, ксилол, наполнитель и органический растворитель, отличающийся тем, что лак содержит в качестве акрилового сополимера сополимер метилметакрилата с бутилметакрилатом в соотношении 40

; 60, в качестве наполнителя каолин и аэросил, в качестве органического растворителя смесь этанола и бутанола в соотношении 1: 1 и дополнительно поливинилбутираль, фенолформальдегидную смолу резольного типа, спирторастворимый нигрозин и а-лецитин при следующем соотношении компонентов, мас. ;

Поливинилбутираль

5 Фенолформальдегидная смола резольного типа

Сополимер метилметакрилата с бутилметакрилатом в соотношении 40; 60 1,0- 1,5

10 Каолин 11,2 - 12,1

Аэросил 0,08 - 0,15

Ксилол 9,7 - 10,5

Спирторастворимый нигрозиЮ,005 - 0,007 а-Лецитин 0,12 - 0,15

Смесь этанола и бутанола в соотношении 1: 1 Остальное
