Способ изготовления прессованной панели и прессованная панель
Патент 2001215
Авторы
Классы МПК
Способ изготовления прессованной панели и прессованная панель
Иллюстрации
Реферат
Использование: при производстве прессованных панелей. Сущность изобретения, крепление облицовок на противоположных боковых сторонах брусьев производят с формированием смежных опорных элементов, при этом облицовки располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии бруса а соединение последних ведут с опиранием верхнего элемента облицовки на нижний элемент облицовки смежного бруса, причем элементы облицовки выполнены равными или неравными по ширине, а их опорные части имеют поднутрение или шпунт и гребень, бзл ф, 2 ид

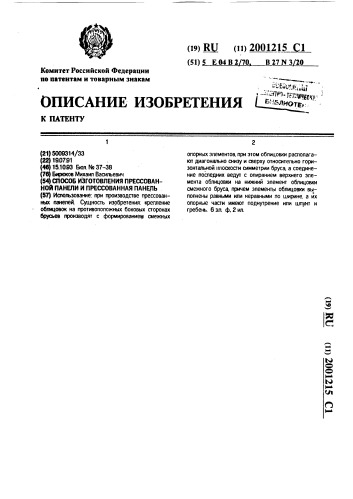

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
Комитет Российской Федерации по патентам и товарным знакам (21) 5009314/33 (22) 19.0?91 (46) 15.1093 Бюл. Ne 37-38 (76) Бирюков Михаил Васильевич (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПРЕССОВАННОЙ ПАНЕЛИ И ПРЕССОВАННАЯ ПАНЕЛЬ (57) Использование: при производстве прессованных панелей Сущность изобретения: крепление облицовок на противоположных боковых сторонах брусьев производят с формированием смежных (н) КЦ (») 2001215 1 .1 (51) 5 Е04В2 70 Вг7ЯЗ го опорных элементов, при этом облицовки располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии бруса. а соединение последних ведут с опиранием верхнего элемента облицовки на нижний элемент облицовки смежного бруса, причем элементы облицовки выполнены равными или неравными по ширине, а йх опорные части имеют поднутрение ипи шпунт и гребень. 6зп ф,2 ил.
ЬЭ
CO
2001215
Изобретение относится к деревообрабатывающей промышленности и, в частности к производству прессованных панелей.
Наиболее близким по технической сущности к и редлагаемому я вл я ется способ изготовления прессованной панели и панель, включающие подготовку пресс-массы, прессование брусьев, крепление элементов облицовки на противоположных боковых сторонах брусьев и соединение брусьев между собой (1).
Цель изобретения — повышение несущей способности панели, На фиг.1 изображена схема прессованного бруса, поперечное сечение; на фиг.2— схема прессованной панели из брусьев, поперечное сечение.
Способ изготовления прессованной панели выполняют следующим образом.
Подготавливают пресс-массу, которую направляют на прессование брусьев 1 требуемой длины, на противоположные стороны 2 каждого бруса крепят элементы облицовок 3 с формированием смежных опорных элементов с опорными частями 4, при этом элементы облицовок 3 располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии 5 каждого бруса 1, а затем выполняют соеди35
Ф ар мула изобретения спасов изготовления прессовАнной IlAHEли и пюссовлннля плнкль
1, Способ изготовления прессованной панели, включающий подготовку пресс-массы, прессование брусьев, крепление элементов облицовки на противоположных боковых сторонах брусьев и соединение брусьев между собой, отличающийся тем, что элементы облицовки располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии каждого бруса, а соединение брусьев между собой выполняют с опиранием верхнего элемента облицовки на нижний элемент облицовки смежного бруса.
2. Прессованная панель по п.1, отличающаяся тем, что элементы облицовки нение брусьев 1 между собой с опиранием верхнего элемента облицовки 3 на нижний элемент облицовки смежного бруса 1, после чего цикл соединения повторяют.
Прессованная панель включает брусья
1, соединенные между собой, и элементы облицовки 3, закрепленные на противоположных сторонах 2 брусьев 1. при этом элементы облицовки 3 закреплены диагонально относительно горизонтальной плоскости симметрии 5, каждый из соединенных между собой брусьев 1 выполнен с опиранием на элемент облицовки 3 смежного бруса 1, причем элементы облицовки 3 фиксированы с помощью крепежных элементов 6. выполнены равными или неравными по ширине и дискретными по длине или ширине или сплошными.
Каждый элемент облицовки 2 имеет опорную часть, выполненную горизонтальной или с поднутрением или со шпунтом и гребнем.
Изобретение позволяет повысить несущую способность панели, а также вовлечь в производство строительных деталей вторичные ресурсы.
30 (56) Деревообработка — Экспресс-информация, hL 33, М.: 1991, с.21 — 24. выполнены равными по ширине.
3. Панель по п.2, отличающаяся тем, что элементы облицовки выполнены неравными по ширине.
4. Панель по п.2, отличающаяся тем, что опорные части облицовок выполнены с поднутрением, 5. Панель по п.2, отличающаяся тем, что опорные части облицовок выполнены
cQ шпунтом и гребнем.
6. Панель по п,2, отличающаяся тем, что элементы облицовки выполнены дискретными по длине.
7. Панель по п.2, отличающаяся тем, что элементы облицовки выполнены дискретными по ширине.
2001215
Составитель Н. Павлова
Техред ММоргентал
Редактор Е. Полионова
Заказ 3117
Тираж
НПО "Поиск" Роспатента
113035, Москва, Ж-35, Раушская наб„4/5
КоРректор O.Кравцова
ПодписНое
Производственно-издятельский комбинат "Патент". г. Ужгород, yn,Гагарина, 101
