Установка для очистки дымовых газов от сернистого ангидрида и окислов азота

Установка для очистки дымовых газов от сернистого ангидрида и окислов азота

Иллюстрации

Показать все

Реферат



Использование очистка дымовых газов от сернистого ангидрида и окислов азота Сущность изобретения установка состоит из пылеочистителя и электрофильтра, соединенных с ионизационной вихревой камерой, которая включает коаксиально установленные наружный и внутренний цилиндры Полость между последними представляет собой дутьевую камеру, разделенную поперечной перегородкой на левую и правую части В ионизационной вихревой камере по всей длине располагаются сопла Наружный цилиндр соединен с патрубками в которых вмонтированы медные кольца, покрытые слоем изотопа полония - 210 и защитным слоем синтетической смолы или лаком Патрубки соединены с барботером, соединенным с мешалкой, а она - с бункером, а также с вакуум-фильтром, последний соединен с двумя емкостями 1 зп.ф -лы, 1 ил

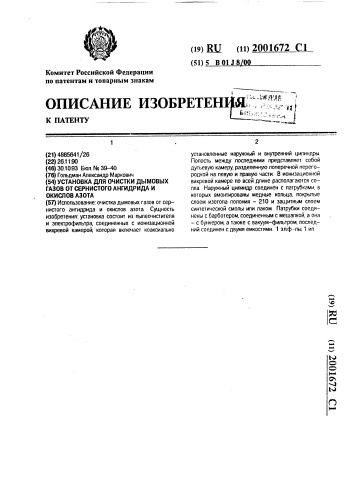

ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 4885641/26 (22) 26.1 1.90 (46) 30.10.93 Бюл. Ма 39-40 (76) Гольдман Александр Маркович (54) УСТАНОВКА ДЛЯ ОЧИСТКИ ДЫМОВЫН

ГАЗОВ ОТ СЕРНИСТОГО АНГИДРИДА И

ОКИСЛОВ АЗОТА (57) Использование: очистка дымовых газов от сернистого ангидрида и окислов азота. Сущность изобретения: установка состоит из пылеочистителя и электрофильтра, соединенных с ионизационной вихревой камерой, которая включает коаксиапьно (19) ИЦ (и) 2001672 С1 (51) 5В 01 Л 8 00 установленные наружный и внутренний цилиндры.

Полость между последними представляет собой дутьевую камеру. разделенную поперечной перегородкой на левую и правую части. В ионизационной вихревой камере по всей длине располагаются сопла. Наружный цилиндр соединен с патрубками, в которых вмонтированы медные кольца, покрытые слоем изотопа полония — 210 и защитным слоем синтетической смолы ипи паком. Патрубки соединены с барботером, соединенным с мешалкой, а она — с бункером, а также с вакуум — фильтром, последний соединен с двумя емкостями. 1 з.пф -лы, 1 ил.

2001672

Изобретение относится к устройству для непрерывной очистки дымовых газов от сернистого ангидрида и окислов азота и может быть использовано нв теплоэлектростанциях, металлургических заводах и комбинатах, в том числе на агломерационных фабриках, машиностроительных заводах, химических заводах, в том числе и нефтехимических заводах и комбинатах, на котельных установках, т.е. на всех объектах. где сжигается топливо: уголь, мазут, торф, сланец и природный газ.

Известно устройство, принцип работы которого состоит в том, что топочные газы после очистки от пыли в механическом отделителе пыли и электрофильтре направляются в контактный аппарат, загруженный пластинчатым катализатором на керамической основе, а затем — в оросительную башню. после этого серная кислота поступает в сборник кислоты.

Однако это устройство применимо только для переработки сернистого ангидрида с целью получения серной кислоты, но не для очистки дымовых газов от вредных веществ. так как окись азота не используется и выбрасывается в атмосферный воздух. В то время как окись азота даже в малых концентрациях оказывает канцерогенное действие. Кроме того, использование катализатора в технологическом процессе вызывает необходимость выгрузки его через определенное время из контактного аппарата и загрузки в него свежего катализатора, что вызывает определенные производственные затруднения.

Цель изобретения — повышение степени очистки дымовых газов одновременно от окислов серы и азота без реагентов.

Это достигается тем, что установка для очистки дымовых газов от сернистого ангидрида и окислов азота включает коаксиально установленные наружный и внутренний цилиндры. Внутренний цилиндр представляет собой ионизационную вихревую камеру, а полость между наружным и внутренним цилиндрами представляет собой дутьевую камеру, разделенную поперечной перегородкой на левую и правую части.

Внутри иониэационной вихревой камеры по всей длине располагаются сопла, Наружный цилиндр соединен с патрубками, в которых вмонтированы медные кольца, покрытые слоем изотопа полония-210. Патрубки соединены с коллектором, в он с вентилятором. Вихревая камера соединена с одной стороны с пылеотделителем и электрофильтром, а с другой стороны с барботером и мешалкой.

55 ванного кислорода воздуха, который подают через сопла 7, происходит вихреобразное движение, а заодно и смешивание и окисление низших окислов. Основным преимуществом процесса окисления в вихревом потоке является ускорение окисления в

На чертеже изображена предлагаемая установка, Установка состоит из нагнетателя 1, он соединен с пылеочистителем 2, в котором имеется перегородка 3, а в нижней конусной части — шибер 4. Пылеочиститель соединен с сухим электрофильтром 5, связанным с коаксиально установленными наружным и внутренним цилиндрами: внутренний ци10 линдр 6 представляет собой иониэационную камеру, на ее внутренней поверхности по всей длине расположены сопла 7. Полость, образованная между внутренним цилиндром 6 и наружным цилиндром 8 представляет собой дутьевую камеру, разделенную поперечной перегородкой 9. Наружный цилиндр соединен с патрубками 10, в которые вмонтированы медные кольца 11, покрытые слоем изотопа полония-210 и за20 щитным слоем синтетической смолы или лака, Изотоп полоний-210 излучает альфа-лучи, Доза вещества составляет 100 милликюри, активность с энергией излучения 5,3 Мэв и период полураспрада 138

25 дней. Следует заметить, что из-за малого радиуса действия (около 4 ом) и слабой проникающей способности альфа-частицы практически безвредны в эксплуатации.

Иониэационная вихревая камера соедине30 на с коллектором 12, а он — с вентилятором

13, и связана с барботером 14. Последний имеет в верхней части барботера имеется задвижка 18. Барботер соединен с мешалкой 19. Над мешалкой располагается бункер

35 20. Мешалка соединена через насос 21 с вакуум-фильтром 22, а он соединен с двумя емкостями 23 и 24.

Установка работает следующим образом.

Нагнетателем 1 дымовые газы, содержащие 0.37, сернистого ангидрида и 0,5 окислов азота, подаются в пылеочиститель

2. Дымовые газы на своем пути наталкиваются на перегородку 3, изменяют свое на45 правление и твердые частицы эолы под тяжестью своего веса опускаются вниз. 3ола иэ пылеочистителя удаляется при открытом шибере 4, а дымовые газы с более мелкими частицами золы подымаются вверх аппарата и поступают в сухой электрофильтр 5 для очистки от пыли. Из электрофильтра очищенные низкие окислы от пыли поступают в ионизационную вихревую камеру. Здесь под воздействием иониэиро2001672

Формула изобретения

1. УстАноВкА для очистки дымо- 35

45 результате интенсивного контактирования низших окислов с ионизированным кислородом воздуха. В дутьевой камере поперечная перегородка 9 выполняет роль усиленного окисления низших окислов, так как способствует вводу вторичного потока активного иониэированного кислородного воздуха, что приводит к 100 -му окислению в высшие окислы, Ионизация кислорода воздуха происходит при подаче воздуха вентилятором 13 через коллектор 12, патрубки 10 и медные кольца 11, на которые нанесен слой изотопа полония-210. При прохождении воздуха происходит бомбардировка альфа-лучами, которые представляют собой быстро движущиеся ядра атомов гелия, а с оболочек удаляется по несколько электронов (ион — это атом, который лишился части электронов или приобрел "лишние"), Из ионизационной вихревой камеры окислы поступают в барботер 14 через перфорированную трубу 16, а сверху из распылителя 15 поступает вода. Очищенные газы отводятся через каплеуловитель 17, а образовавшаяся смесь кислот — через патрубок с задвижкой 18 в мешалку 19. Иэ бункера 20 поступает известняк. В результате реакции между кислотами и известняком образуются два соединения: одно выпадает в осадок, а другое находится в растворе. Кальций сульфат и кальций нитрат насосом 21 подВ61Х ГАЗОВ ОТ СЕРНИСТОГО АНГИДРИДА И ОКИСЛОВ АЗОТА, включающая механический отделитель пыли, электрофильтр, контактный аппарат. оросительную башню и сборник кислоты, отличающаяся тем, что, с целью повышения степени очистки дымовых газов, она снабжена соединенным со сборником кислоты, в котором размещена мешалка, бун5

25 ают на вакуум-фильтр 22, иэ которого фильтрат отводят в емкость 23, а твердое соединение — в емкость 24. Кальций нитрат может быть применен как удобрение, он является универсальным щелочным удобрением, пригодным для всех почв и прежде всего для почв нечерноземной полосы с недостаточным содержанием кальция. Кальций сульфат может найти применение то же как удобрение, а также для получения цемента и серной кислоты и как строительный материал, Использование изобретения для очистки дымовых газов от окислов серы и азота от сжигания угля, мазута, торфа, горючих сланцев, природного газа позволяет в городах, на рудниках. в рабочих поселках сделать окружающий воздух безвредным. Экология чистого воздуха является важнейшей проблемой современной борьбы с загрязнением воздушного бассейна, так как окислы серы и азота оказывают очень вредное действие на человека, так и на растительность.

В результате очистки дымовых газов от ядовитых окислов могут быть получены товарные продукты, которые по всей стоимости могут снизить производственные затраты, (56) Амегин А.Г. Технология серной кислоты.

M. Химия, 1983, с. 233 — 235, рис. 8 — 15. кером известняка и вакуум-фильтром.

2. Установка по п.1, отличающаяся тем, что контактный аппарат выполнен в виде двух горизонтальных коаксиально установленных цилиндров, кольцевое пространство между которыми разделено поперечной перегородкой, при этом внутренний цилиндр снабжен соплами, а наружный - подводящими патрубками с медными кольцами, покрытыми слоем радиактивного элемента и соедименными с воздуходувкой, 2001672

Соста вител ь А. Гол ьдман

Редактор M.ÑòðåëüíèêoBà Техред M. Моргентал Корректор О.Густи

Заказ 3142

Тираж Подписное

-НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Патент", г. Ужгород, ул, Гагарина, 101
