Диспергатор для жидкотекучих композиций

Диспергатор для жидкотекучих композиций

Иллюстрации

Показать все

Реферат



Использование: устройства для тонкого и сверхтонкого помола Сущность: устройство содержит корпус, винтовой дугообразно изогнутый рабочий орган, узлы крепления, приводной вал. ось дополнительной опоры, загрузочное и выгрузочное приспособления Рабочий орган выполнен в виде пустотелого спирального проволочного каната с линейным касанием проволок в прядях. Дополнительная опора выполнена полой. Полость каната сообщена с полостью дополнительной опоры 1 зпф-лы. 2 ил

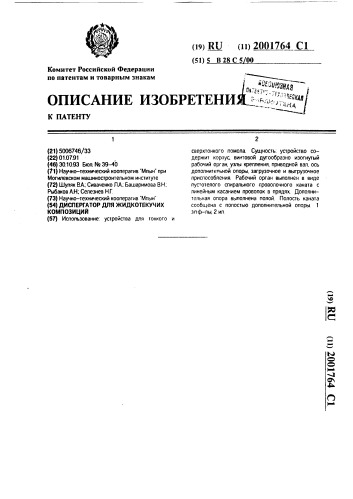

(в) RU (») 2001764 C l (51) 5 828 С 5 00

Комитет Российской Федерации по патентам и товарным знакам

„,...,"«" "0ИЗВ3

OIIHCAHHE ИЗОБРЕТЕНИ

К ПАТЕНТУ

hJ

CO

CO

Ch

@ь (21) 5006746/ЗЗ (22) 01.07.91 (46) 30.10.93 Бюл hh 39-40 (71) Научно-технический кооператив "Мпын при

Могилевском машиностроительном институте (72) Шуляк ВА; Сиваченко ЛА.; Башаримова В.Н;

Рыбаков АН„Селезнев Н.Г. (73) Научно-технический кооператив Млын" (54) ДИСПЕРГАТОР ДЛЯ ЖИДКОТЕКУЧИХ

КОМПОЗИЦИЙ (57) Использование; устройства для тонкого и сверхтонкого помола Сущность: устройство содержит корпус, винтовой дугообразно изогнутый рабочий орган, узлы крепления, приводной вал, ось дополнительной опоры, загрузочное и выгрузочное приспособления Рабочий орган выполнен в виде пустотелого спирального проволочного каната с линейным касанием проволок в прядях. Дополнительная опора выполнена полой. Полость каната сообщена с полостью дополнительной опоры. 1 зпф-лы, 2 ил

200) 764

Изобретение относится .. строиствам для тонкого и сверхтонкого измельчения, и мо>ке T быть 1 P 1!, =ог»а но B хи: 11 1Р ской, пищевой, целлюлозно-бумажной и других отраслях промышленности для переработки, разряженных и высоконаполненных суспенэией, пастообразных и пластических материалов.

Известен диспергатор с рабочим органом в виде концентрично расположенных, дугообраэно изогнутых винтовых спиралей, Недостатком известного устройства является низкая интенсивность процесса измельчения вследствие малого числа зон одновременного контакта витков винтовой спирали рабоч го органа и высоких затрат энергии на деформирование самого рабочего органа.

Наиболее близкой к предложенному устройству является мельница, содержащая тороидальный корпус с загрузочным и выгрузочным устройствами, внутри которого установлен дугообразно изогнутый рабочии орган, выполненный иэ винтовой спирали с. выступами на боковой поверхности витка.

Недостатком указанного устроиства является низкая интенсивность и э1фЕктозность про11ес".а зь:ельчен.ля вследст ..ие малого числа: он онт; ктов витке робо его органа и выступов на их поверхности между собои и высо.ой изгибной же.т1.ости са;логе рабочего органа, что обуславливзе г высг кие

ЗатРатЬ1 ГЧIP.">ГИИ На НГ;Г РО, .» ОДИтЕ1Ы,ЫО де ропмирован ч рабочего орган.. и ранив в элементах рабочего органа., елi,ro изобр.т ния чвляе1ся повышг}li1e интенсивности процесса из«ельчения за счет повышения качества готового продукта и снижения энергозатрат. указанная цель достигается тем что в диспергаторе для жидкогекучих композиций, содержащем корпус, внутри которого установлен дугоообразно изогнутый рабочий орган, соединенный узлами крепления с приводным валом и осью дополнительной опоры, приспособления для загрузки и выгрузки, рабочий орган выполнен в виде пустотелого спирального проволочного каната с линейным касанием проволок в прядях и дополнительная опора выполнена полой.

При этом возможно расположение внутри каната винтовой спирали.

Промышленностью выпускаются пустотелые спиральные канаты с линейным касанием проволо! в прядях (Анурьев B.È.

Справочник конструктора машиностроителя. т.;, М.: машиностроение. 1980, с. 159.).

Деформирование рабочего орга- а лалого диаметра не требует больших энергозатрат и при большой пло1цади контак1а проводок

25 10 »

"0

55 между собои позвслит повысить качество готово о родукта, В зависимости оТ обрабатываемого материала можно менять местами загрузку и выгрузку материала, а также размещать внутри рабочего органа спираль. что позволит эффективно использовать оборудование для определенной гаммы материалов.

На фиг.1 представлен разрез диспергатора; на фиг.2 — то же, поперечное сечение

A-A, Диспергатор для жидкотекучих компонентов содержит корпус 1, внутри которого установлен ду ообоазно изогнутый рабочий орган 2, выполненный в виде пустотелого спирального проволочного каната с линейным касанием проволок в пряди

3, соединенный с приводны1л валом 4 кин1матически через шкив, связанный с приводом, и дополнительной пустотелой ось

5, узлами крепления 6.

Дисг ергатор снабжен загрузочным приспособлением 7 и выгрузочным приспособлениям 8. Диспергатор может быть выполнен с винтовой спиралью, размещенной внутри каната.

Диспергатор работает следующим образом.

Измельчаемыа композиции 1ерез приспособление 8 подаются внутрь вращающего -.я р бочего органа 2 и ооддействием цен гробежных сил пропикгнот B зазоры между,1роволоками прядей Л спирального каната. При этом вследствие большого числа проволок малого диаметра, соприкасающихся по линии, обеспечивается черезвычайно большая площадь контактного взаимо;,ействия пои относительно низких затратах на деформирование малого рабочего органа 2, Измельченный материал выходит сквозь рабочий орган 2 и по кольцевому зазору между ними и корпусом

1 выводится иэ диспергагора через приспособление 8.

В случае измельчения разбавленных сусг энэий с малым содержанием твердой фазы подачу целесообразно осуществлять через приспособление 8 в кольцевой зазор между кор11усом 1 и рабочими органом 2, а вывод иэмельченно1о продукта через приспособление 7, Это обеспечивает движение обрабатываемого материала против центробежных сил. создаваемых аращающимся рабочим органом 1, и увеличивает время пребывания материала в зоне обработки, Пряр|л 3 спирального каната в этом случае играют роль фильтра и классификатора, обеспечивая высокое качество готового продукта

2001764

Использование изобретения позволяет (66) Авторское свидетельство СССР повысить качесгво отового продукта и сни- М. 1614264, кл. В 02 С 19/22, 1989. зить энер озатрэты.

Формула изобретения

1. ДИСПЕРГАТОР ДЛЯ ЖИДКОТЕКУЧИХ КОМПОЗИЦИЙ, содержащий корпус, в котором установлен дугообразно изогнутый рабочий орган, соединенный посредством узлов крепления с приводным валом и осью дополнительной опоры, загрузочное и выгрузочное приспособления, отличающийся тем, что раоочий орган выполнен в виде пустотелого спирального проволочного каната с линейным касанием проволок в прядях, а дополнительная опора выполнена полой. причем полость канала сообщена с полостью дополнительной опоры.

2, Диспергатор по п,1, отличающийся тем, что он снабжен винтовой спиралью, размещенной в полости каната, 2001764
