"сырьевая смесь для изготовления гидрофобного звукотеплоизоляционного материала "пороволокнит""

"сырьевая смесь для изготовления гидрофобного звукотеплоизоляционного материала "пороволокнит""

Иллюстрации

Показать все

Реферат

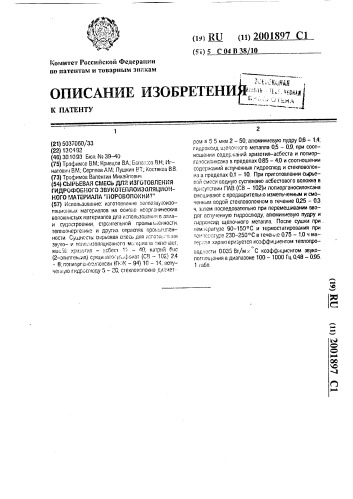

<м RU (») (5i) 5 С О4 В 38 10

Комитет Российской Фсдерации по патентам и товарит тм знакам

>

-. Ф...

Ц

;-! I-..

К ПАТЕНТУ Э

СР

ОО

1О

1 (21) 5037060/33 (22) 13,С492 (46) 30.1093 Бюп. М 39-40 (75) Трофимов B.M„ Кривцов ВЛ; Бала оэ RH.; Игнатович B.M.; Сергеев А M.; Пушкин BT„Костяков В.В. (73) Трофимов Валентин Михайлович (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ГИДРОФОБНОГО ЗВУКОТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА ПОРОВОЛ01<НИТ" (57) Использование: изготовление теллозвукоизопяционных материалов на основе неорганических волокнистых материалов дпя и=пользования в авиаи судостроении, строительной промыи„;енности, теппоэнерге ике и других отраслях про.лы цяенности. Сущность: сырьевай смесь для изготс . !ия звуко — и теппсизопяционного ма:ериала .1клго яет, ма %: хризогил — асбест ".- — 40; натрил бис (2-этипген ил) сукци;гат. <г,.фанат (С — 1021 24 — 8; попиорга осигоксан (Г .Ж вЂ” 94) 10 — 14, вспу енную гидроспюду 5 — 20, стекловопокно гия.летролл < 5 5 мкм 2 — 50; алюминиевую пудру 0,6 — 1,4; гидроксид щелоч,:ого металла 0,5 — 0,9, при соотношении содер.каний хризотил-асбеста и полиоргаюсиликсана в пределах 085 — 40 и соотношении содержаний вспученных гидрослюд и стекловолокна в пределах 0,1 — 10. При приготовлении сырьевой смеси водную суспензию асбестового волокна в присутствии ПАВ (С — 102}и полиорганосипоксана смсшивают с предварительно измельченным и смоченным водой стекловолокном в течение ОЯ5 — 0,3 ч, затем последовательно при перемешивании вводят вспученную гидроспюду, алюминиевую пудру и

i-ирроксид щелочного металла После сушки при. тем, -ратуре 90-150 C и термостатирования при те,„че атуре 230-250 С в течение 0,75 — 1,0 ч матег,;:ап характеризуется коэффициентом теплопроA водности 0035 Вт/м>: С коэффициентом звукопоггощения в диапазоне 100 — 1000 Гц 0,48 — 095.

1 табл.

2001897

19,5-55

55

Изобретение относится к звуко- и теплоиэоляционным материалам на основе неорганических волокнистых материалов для использования в авиа- и судостроении, строительной промышленности, теплоэнергетике и других отраслях промышленности, Известны звукоизоляционные и теплоиэоляционные материалы и смеси для их изготовления, в состав которых входит неорганический волокнистый материал асбест 10 в сочетании со слюдой и стекловолокном, Наиболее близкой по составу и достигаемому результату является сырьевая смесь для изготовления теплоизоляционного материала. включающая следующие компоненты, мас. :

Хризотил-асбест 36-72

Поверхностно-активное вещество 4,0-8,0

Слюда {вермикулит) 20 крупности 0,5 мм с толщиной чешуек

<10 мкм

Полиорганосилоксан (ГКЖ-94) 0,5 — 5,0 25

Вода Остальное.

Недостатком материала, получаемого иэ известной сырьевой смеси, являются невысокие звукоизоляционные свойства, особенно в диапазоне частот до 500 Гц, Это З0 связано с тем, что поры в материале размещены неравномерно, а значительная часть их открытого типа обрззует каналы, выходящие на поверхность материала.

Целью изобретения является повыше- Э5 ние звукоизоляционных свойств.

Цель достигается тем, что сырьевая смесь, включающая хризотил-асбест, поверхностно-активное вещество, полиорганосилоксан (ГКЖ-94), наполнитель и воду, 40 содержит в качестве поверхностно-активного вещества натрий бис(2-зтилгексил)сукцинатосульфонат (СВ-102), в качестве наполнителя — вспученную гидрослюду и стекловолокно диаметром 5 мкм и допол- 45 нительно — гидроксид щелочного металла и алюминиевую пудру при следующем соотношении компонентов, мас. :

Хризотил-асбест 12-40

Натрий бис(2-этилгексил) сукцинатосульфонат (CB-102) 2,4-8

Полиорганогидросилоксан (ГКЖ-94) 10-14

Вспученная гидрослюда 5 — 20

Стекловолокно диаметром <5 мкм 2-50

Гидроксид щелочного металла 0,5-0,9

Алюминиевая пудра 0,6-1,4

Вода Остальное, при этом соотношение содержаний хриэотил-асбеста и полиорганосилоксана находится в пределах 0,85-4,0, а соотношение содержаний вспученной гидрослюды и стекловолокна — в пределах 0,1-10.

Нижний предел содержания хризотиласбеста обусловлен требованиями к качеству материала: при меньших значениях из материала выкрашивается гидрослюда; верхний предел определяет огнестойкость материала. Введение полиорганосилоксана в количестве 10-14 мас.% необходимо для обеспечения требуемой структуры и свойств материала, Указанное соотношение содержаний хризотил-асбеста и ГКЖ-94 {0,85-4,0) обеспечивает заданные свойства материала за счет "сшивания" расщепившихся волокон асбеста полиорганосилоксаном в результате химических реакций, происходящих в смеси при ее термообработке. При этом проведенный рентгенофазовый анализ показал, что при укаэанном соотношении происходит значительное уменьшение содержания. исходного асбеста, что связано, видимо, с образованием нового материала, который в основном и определяет свойства изоляции.

Количество СВ-102, подаваемого в смесь в указанных пределах, обусловлено требованием, предъявляемым к качеству распушки волокон асбеста, для чего оптимальным считается 20% СВ-102 от количества асбеста.

Введение в сырьевую смесь алюминиевой пудры определяет поризацию материала и его огнезащитные свойства за счет образующихся в процессе химических реакций алюмосиликатов. Верхний предел 1,4 мас.% обусловлен огнестойкостью материала, а нижнии — 0,6 мас. — его гидрофобностью.

Взаимодействие металлического алюминия с гидроксидом щелочного металла формирует пористую структуру материала.

Образующиеся при этом алюминаты химически инертны, негорючи, не разлагаются при высоких температурых и не оказывают заметного влияния на свойства материала вследствие их малой концентрации, Введение вспученной гидрослюды (вермикулит, перлит) в количестве 5 — 20 мас, определяет звукозащитные свойства материала. Нижний предел содержания фиксирует начальное влияние слюды на коэффициент звукопоглощения, верхний—

20 мас.7ь определен повышением плотности материала и. как следствие. снижением его звукозащитных свойств, ° . ° °

Ф ° ° °

° 3

° 3 В! . ° 31

° Э ° ° ° . °

° \

1 ° °

Ф

° . в °

° ° °!

1 ° °

° I °

° °

° В °

Э 33 ° 1 ° 13. °

° ° 3 ° ° °

° 1 !

° I ° ° ° 1: °

° °

° ° ° Ф

° °

° 3 ° 3 °

° 3 ° ° ° °

° 3 °

° : Э °

I 1 I °

: ° 1

° е 1

° 3 ° °

° ° . ° Э 3 °

° °

° 11 13

В ° Э

° °

° II ° °

° ° °

° . °

° ° °

° . ° - 1 !

° ° ° ° ° I

1 ° 3 Ф

1I ° Э

° °

° ° ° °

° °

1 °

° В

° °

° ° °

° ° . ° .: ° 3, 1..3 °

° ° ° °

° 3 В ° ° 1

t В

В °

° °

° °

1 : Э ° ° 3 1 - .: °

1 а ! е 1

° ° °

° ° ° °

° ° 1 3 I

° . ° . 3 °

° ° е е ° 1

1 °

1 е °

° ° ° ° ° °

° ° ° ° °

° - ° е

Э 1 °

° : ° ° 1 °

° ° ° ° 3

° ° °

° ° °

° ° ° Э 3 ° °

I ° ° ° °

° 1

° 1

° 1 °

1 ° °

1 !

2Г)01М

ФООMó I I иэобретеíwл (o< т=.витель B. Грофи )ов

Гсхр Д ", Ìopãâ ..а I Корректор 1 .1. Куль

Редак гор 1. Ло икар .ва

Заказ 31 »3

I I t l ) < .. (Подг;."-сное

НГГО "Поиск" Росна).знта

113035. К)г -зля, Ж-35, Раун)ская наб., 4/5

П р О и з в с Г в е н н г .I a: ) I ei I I I и1 w o w C ;:3 > " П а т е н - г . у ж Г о р Од .,. ll Г а ) а р и и а, 1 0 1

СЫРЬЕВАЯ СГЛЕСЬ ДЛЯ ИЗ! О1ОВЛЕНИЯ l,1ÄРОа)ОВНОГО ЗВУКОГЕПЛОИЗОЛЯЦИОННОГО ГЛАтЕРИАЛ 5

"ПОРОВОЛОКНИТ", вкл)очаю.м :, кризо тил-асбест, пов pxIIocT)io-0!i- I)Li»00 ))е) .ество, полиорганогидроси,юкс-: н (ГКЖ - 94), наполнитель и воду, отл)1чающаасл тем, . что она соде„жит в качестве )Оверхностно- 0 активного вещества натрий бис(2-этилгек, сил)сукцинатосульфонат (СВ - 102), в качес) ве наполнителч - вспу )енну)о гидрослюду и стекловолокно диаметром == 5 мкм

15 и дополнительно - ГидГ)оксид 1цолочнОГО металла и алюминиевую пудру при следуюгнем соотношении Yoh .Ilý)låíòoî, мас,%;

Х-„)иэот)1Л-асбест 1, - 40

Натрий бис (2-этилге) сил)сукцинатосульфонат (СВ - 102)

П О л и О р Г а н О Г и Д () 0 с и л О к с а и (ГКЖ - 94) 10 - 14

Вспученнал гидросл)ода 5-20

С гекловолокно диаметром =-.5 мкм 2-50

Гидроксид щелочного металла 0,5 - 0,9

Алюминиевая пудра 0,6-1,4

Вода Остальное при этом соотношение содержаний хриэотил - асбеста и полиорганосилоксана находитсв в пределах 0,35 - 4,0, а соотношение содержаний всиучг-,иной гидрослюды и стеклоголокна - в пр",.",".ë õ 0,1 - 10.
