Реферат



Использование для защиты от попаданий пуль и снарядов в излучатель второго рода Сущность изобретения введено дополнительное зеркало, имеющее значительную базу по отношению к источнику излучения 2 ил

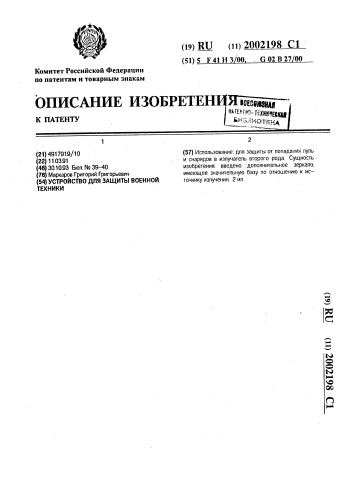

(19) RRU U(И) 2Î02198 C? (51) 5 Р41Н3 ОО . 002 В27 00

ОПИСАНИЕ ИЗОБРЕТЕНЕ

К ПАТЕНТУ (57) Использование: для защиты от попадания пуль и снарядов в излучатель второго рода. Сущность изобретения: введено дополнительное зеркало, имеющее значительную базу по отношению к источнику излучения. 2 ил.

Комитет Российской Федерации по патентам и товарным знакам (21) 4917919/10 (22) 11.03.91 (46) 30.1093 Бюл. Иа 39-40 (76) Маркаров Григорий Григорьевич (54) УСТРОЙСТВО ДПЯ ЗАЩИТЫ ВОЕННОЙ

ТЕХНИКИ

ICK0993HA8

f/ Щ) yq

Й ;,» ) @ 1 ц

2002198

Фиг. T

Изобретение предназначено для защиты от попадания пуль и снарядов в излучатель любого рода. Это может быть, например, военный прожектор для освещения неба ночью, военный лазер и другой излучатель, работающий в спектре видимых лучей.

Целью изобретения является защита . военной техники, что повышает ее боеспособность.

На фиг. 1 показано единичное устройство; на фиг. 2 — комплект из многих устройств.

Цель достигается путем применения зеркала, имеющего значительную базу по отношению к источнику излучения. Источник 1 излучения, если зто прожектор, то вместе с фокусирующей линзой 2 направляет лучи 3 на зеркало 4, установленное посредством крепления 5 на поворотной оси

6. На этой же оси установлены сразу 4 крепления с четырьмя зеркалами. Крепление может быть любого типа, простейшее— винтовое (винт с гайкой), поэтому приводить его в отдельном чертеже не имеет смысла. . Может также использоваться в качестве крепления верхний и нижний пазы, между которыми вставляется зеркало, и др. База разноса зависит от обстоятельств. НаприФормула изобретения

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ВОЕННОЙ ТЕХНИКИ, содержащее излучатель, от поражения, отличающееся тем, что оно содержит зеркало или блок зеркал, оптичемер, при использовании прожектора на автомашине установка с зеркалами должна быть на другой машине, при этом база выбирается непосредственным начальником военного расчета, исходя из конкретной обстановки. При установке на катере прожектор и зеркало должны находиться на противоположных концах-катера.

Устройство работает следующим образом. При попадании пули. снаряда или иного повреждения зеркала ось 6 поворачивается и тут же вступает в работу следующее зеркало, в то время как разбитое снимается и

15 заменяется на новое.

В случае воэможности поражения большим снарядом, который может уничтожить всю ось с зеркалами, используется несколько разнесенных в разные точки осей с зер20 калами. В случае использования лазера зеркало должно быть с большой отражательной способностью, кроме того, перед попаданием на зеркало излучение должно быть расфокусировано, а после — вновь сфо25 кусировано с целью уменьшения потери энергии на зеркале. (56) Оптика в военном деле. М.-Л., Изд-во АН

СССР. Т.1, 1945, с. 278-280.

30 ски связанных с излучателем, установлен35 ные на поворотной оси и расположенные от объекта техники на расстоянии. боль. шем размера очага возможного поражения.
