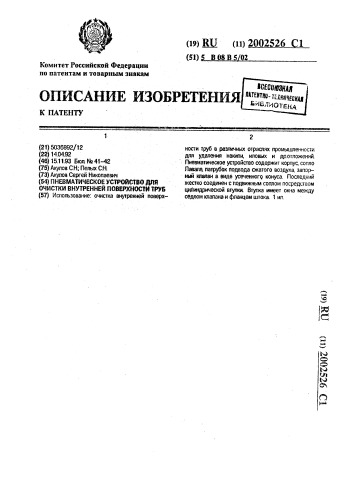

Комитет Российской Федерации по патентам и товарным знакам (21) 5036892/12 (22) 14.04.92 (46) 15.11.93 Бюа йв 41-42 (75) Акулов С.Н„Пелых СН. (73) Акулов Сергей Николаевич (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ

ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБ (») Использование; очистка внутренней поверхности труб в различных отраслях промышленное-и для удаления накипи, иловых и др.отложений.

Пневматическое устройство содержит корпус, сопло

Лаваля, латрубок подвода сжатого воздуха, запорный клапан в виде усеченного конуса Последний жестко соединен с подвижным соплом посредством цилиндрической втулки. Втулка имеет окна между седлом клапана и фланцем штока 1 ил.

2002526

Изобретение относится к пневматическим устройствам для очистки внутренней поверхности труб и может найти применение в различных отраслях промышленности для удаления накипи, иловых и других отложений.

Известно пневматическое устройство для очистки внутренней поверхности труб, включающее корпус, установленный в нем клапан с шаровым запорным элементом, подвижный толкатель для воздействия на заг1орный элемент, средство управления толкателем, выполненное в виде консольно за к реп л ен ной уп ругой втул ки.

При работе с известным устройством для открытия клапана необходимо прикладывать значительные усилия к упругой втулке, а наличие кинематической связи между упругой втулкой и запорным элементом усложчяет конструкцию, 20

Известно также пневматическое устройство для очистки внутренней поверхности труб, содержащее корпус, сопло Лаваля, патрубок подвода сжатого воздуха, запорный подпру>киненный клапан в виде усечен- 25 ного конуса, седло клапана, шток, рычаг, B известном устройстве упрощена конструкция клапанного механиэмаЯлагодаря чему снижается усилие на запорный элемент, однако, зто устройтво имеет сложную кинематическую передачу открытия запорного элемента, кроме того, подача воздуха

HB согласуется с моментом введения и Bblведения устройства из полости очищаемой трубки, — o приводит к выбросу отложений 35 в окружаю.цее пространство (в лицо рабочему) и к повышенному расходу сжатого возAV

Исходя из приведенного уровня техники видно, что общей проблемой известных 40 устройств является регулирование работы путем определения оптимального момента подачи воздуха в очищаемую трубу.

Эта проблема решается в пневматическом устройстве для очистки внутренней по- 45 верхности труб, включающем корпус, сопло

Лаваля, патрубок сжатого воздуха, запорный кл" ïàí в виде усеченного конуса, седло клапана, цилиндрическую втулку, шток с фланцем, пружину; при этом сопло выпал- 50 неко подвижным относительно корпуса, запорный клапан жестко соединен с подвижным соплом посредством цилиндрической втулки, имеющей окна, пружина установлена между седлом клапана и фланцем штока, Таким. образом, отличительными признаками предлагаемого устройства являютCA: — выполнение сопла подвижным относительно корпуса; запорный клапан жестко соединен с подвижным соплом посредством цилиндрической втулки; — наличие окон во втулке; — установка пружины, работающей на открытие клапана.

Благодаря тому, что сопла выполнено подвижным относительно корпуса, но жестко соединенным с запорным клапаном посредством цилиндрической втулки, воздух подается в полость очищаемой трубки только начиная с момента введения сопла в трубку и прекращает подаваться в момент вывода сопла из трубки.

Благодаря наличию пружины между седлом клапана и фланцем штока снижается осевое усилие прижатия инструмента к очищаемой трубе для .открытия клапана.

На чертеже представлена схема пневматического устройства для очистки внутренней поверхности труб.

Устройство содер>кит корпус 1, патрубок 2 подвода сжатого воздуха, подвижное сопло Лаваля 3, запорный клапан 4, выполненный в виде усеченного конуса, седло клапана 5, цилиндрическую втулку б, жестко соединяющую сопла 3 с запорным клапаном, окна 7, выполненные во втулке, шток с фланцем 8, пружину сжатия 9, Устройство работает следующим образом, Подводят инструмент к очищаемой трубе, вставляют его в трубу и прижимают к торцу трубки, При этом подвижное сопло 3 перемещается влево и, передавая усилие через втулку б, передвигает запорный клапан 4 также влево. Клапан открывается и подается воздух через окна 7 во втулке 6 внугрь трубки через сопло Лаваля в виде сверхзвуковой струи, удаляя отложение со стенок трубы. При этом пружина сжатия 9, передавая усилие через шток 8 на запорный клапан 4, позволяет снизить потребляемое усилие прижатия, В момент вывода инструмента из трубки запорный клапан 4 под действием давления сжатого воздуха возвращается на место, перекрывая вывод сжатому воздуху.

Пружина 9 сжимается.

Технико-зкономическое преимущество предлагаемого устройства по сравнению с устройством-прототипом состоит в подаче сжатого воздуха в трубу только при подведении инструмента к торцу трубы, что способствует уменьшению расхода сжатого воздуха и предотвращает попадание за2002526 (56) Авторское свидетельство СССР

N 1567301, кл. В 08 В 5/02, t 988, Составитель М,Калугина

Техред M,Moðãåèòàë Корректор. Н. Милюкова

Редактор

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3202

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 грязнений в рабочую зону, при этом производительность труда повышается на

15...20Q, ©ормула изобретения

ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО

ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБ, включающее корпус, сопло

Лаваля, патрубок подвода сжатого воздуха, запорный клапан в виде усеченного К05 нуса, седло клапана, цилиндрическую

° втулку, шток с фланцем, пружину сжатия, отличающееся тем, что запоротый клапан жестко соединен с подвижным седлом посредством цилиндрической втулки, имею10 щей окна, а пружина сжатия установлена между седлом клапана и фланцем штока.
