Механизм вытягивания заготовки

Механизм вытягивания заготовки

Иллюстрации

Показать все

Реферат



Использование: при непрерывном литье заготовок на машинах горизонтального типа. Механизм вытягивания состоит из источника гидропитания, гидроблока управления пропорциональных распределителей , гидроцилиндров вытягивания, распределителей , гидроцилиндров прижима, рычагов, датчиков положения 2 ип

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

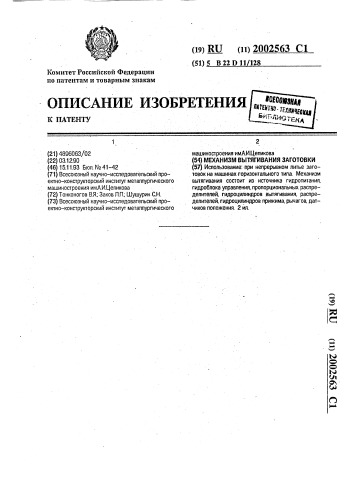

Комитет Российской Федерации по патентам и товарным знакам (21) 4896063/02 (22) 03.1 2.90 (46) 15.1193 Бюл. Мв 41-42 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт металлургического машиностроения имАИ.Целикова (72) Тонконогов ВЯ.; Заков Л.П.; Шушурин С.Н. (73) Всесоюзный научно-исследовательский проектно-конструкторский институт металлургического

{19) RU {11) 2002563 С1

{51) 5 322 Р11 И8

2 машиностроения имАИ.Целикова (54) МЕХАНИЗМ ВЪ|ТЯГИВАНИЯ ЗАГОТОВКИ (57) Использование: при непрерывном литье заготовок на машинах горизонтального типа. Механизм вытягивания состоит из источника гидропитания, гидроблока управления, пропорциональных распределителей. гидроцилиндров вытягивания, распределителей,гидроцилиндров прижима, рычагов, датчиков положения. 2 ил.

2002563

Изобретение относится к черной и цветной металлургии, точнее к машинам непрерывного литья заготовок горизонтального типа.

Известно несколько типов механизмов вытягивания. Среди них валковые, механизмы с перехватами заготовки (1).

Валковые механизмы вытягивания (MB) из-за больших габаритов имеют сложность в размещении оборудования на многоручьевых машинах, поэтому они применяются в основном на двух- и четырехручьевых

МНЛЗ. Отказ от валкового устройства объясняется большой массой перемещаемой заготовки и необходимостью точности ее перемещения с высокой частотой, Механизмы вытягивания с перехватом заготовки имеют следующие. недостатки: — отсутствие возможности дистанционного регулирования скорости рывка заго- 20 товки; — отсутствие возможности получения цикличности работы МВ более 50„,60 Гц, т.к. в цикл входит время на обратный ход гидроцилиндров вытягивания и захватов, Наиболее близким по технической сущности к изобретению является МВ заготовок с тележками, содержащий гидроцилиндры прижима, гидроцилиндры вытягивания, блок управления, источник 30 гидропитания, захваты (2).

Известный MB имеет следующий недостаток: высокая металлоемкость, приводящая к росту инерционных нагрузок, что вызывает износ оборудования. 35

Целью изобретения является повышение эксплуатационных характеристик и качества заготовок, а также уменьшение металлоемкости и повышение надежности, упрощение конструкции, сокращение вре- 40 мени ремонта и обслуживания, Установление рычагов с возможностью образования разности плеч, позволяет получить больший ход слитка по сравнению с перемещением поршня цилиндра. 45

Поставленные цели достига1отся путем создания MB заготовки, содержащего захват, гидроцилиндры захвата и вытягивания, блок управления и источник гидропитания, при этом MB оснащен рыча- 50 гом, один конец которого шарнирно соединен с серьгой, шарнирно закрепленной на раме, а в средней части — со штоком гидроцилиндра вытягивания, причем блок управления представляет пропорциональный 55 распределитель, выходы которого сообщены с рабочими полостями гидроцилиндра вытягивания, и направляющий распределитель, выход которого сообщен с рабочей полостью гидроцилиндра захвата.

Такое конструктивное решение позволяет повысить эксплуатационные характеристики механизма путем повышения цикличности работы устройства, повысить точность перемещения заготовки, повысить качество получаемого слитка, а также уменьшить металлоемкость и повысить надежность. упростить конструкцию, сократить время ремонта и обслуживания.

Оснащение М8 рычажной системой и блоком управления, включающим направляющие и пропорциональные распределители. позволяет получить большой ход слитка по сравнению с перемещением поршня цилиндра, повысить цикличность работы механизма. обеспечить программное перемещение гидроцилиндров в соответствии с предложенным циклом автоматического режима МВ, Благодаря простой кинематике механизма, низким инерционным нагрузкам достигается повышение скорости и ускорения вытягивания. чем достигается повышение цикличности и точности перемещения заготовки с высокой частотой, На фиг, 1. изображен MB заготовки; на фиг.2 — график работы MB.

Он содержит источник гидропитания 1, гидроблок управления 2, включающий пропорциональные распределители 3, 4, соединенные с гидроцилиндрами вытягивания 5, 6, а также распределители 7, 8, связанные с гидроцилиндрами прижима 9, 10. Рычаги 11, 12 шарнирно связывают штоки 13, 14 гидроцилиндров 5 и 6 с захватами 15, 16, жестко связанными с гидроцилиндрами прижима 9, 10. Кроме того, рычаги гидроцилиндров 5, 6 шарнирно соединены с жестко закрепленными серьгами 17, 18. Датчики положения

19, 20 связаны со штоками 13, 14 гидроцилиндров вытягивания 5, 6.

MB работает следующим образом. При включении электромагнитов распределителей 7, 8 осуществляется зажим заготовки гидроцилиндрами прижима 9, 10; при включении электромагнитов распределителей 3.

4 осуществляется процесс вытягивания. Две пары гидроцилиндров 5, 6 последовательно производят процесс вытягивания. Разность плеч рычагов 11, 12, соединяющих штоки 13, 14 цилиндров вытягивания 5, б с захватами

15, 16, позволяет получить большой ход слитка по сравнению с перемещением поршней цилиндров 5 и 6. Пропорциональные распределители 3 и 4, установленные в системе управления гидроцилиндрами 5 и 6, обеспечивают программное перемещение в соответствии с предложенным циклом работы. Контроль положения поршней гидроци2002563 циклов каждого из цилиндров 5, 6 зависит от их хода и длины вытягивания.

Использование предлагаемого изобретения позволяет уменьшить металлоем5 кость механизма, повысить надежность, упростить конструкцию, сократить время ремонта и обслуживания.

Предлагаемое изобретение предусматривает использование простой систе10 мы управления, обеспечивающей программное перемещение слитка в соответствии с предложенным циклом, причем МВ управляется системой управления как в ручном, так и автоматическом режимах работы.

15 (56) Авторское свидетельство СССР

% 709754, кл, В 22 D 11/128, 1978.

Экспресс-информация черной металлургии — М,: 1986, вып. 30, с. 2 — 4.

МЕХАНИЗМ ВЫТЯГИВАНИЯ ЗАГОТОВКИ, содержащий захват, гидроцилиндры захвата и вытягивания, блок управле- 25 ния и источник гидропитания, отличающийся тем. что, с целью повышения эксплуатационных характеристик и качества заготовок, он снабжен рычагом, один конец которого шарнирно соединен с 30 захватом, другой конец шарнирно соедилиндров 5, 6 осуществляется датчиками положения 19, 20, На верхней горизонтали в зацеплении с заготовкой находится цилиндр 5, а цилиндр

6 — в резервной позиции. На четвертой горизонтали в зацеплении с заготовкой находятся оба цилиндра 5, 6, причем основную роль в вытягивании играет цилиндр 5, а цилиндр 6 движется синхронно с цилиндром

5. На следующей горизонтали перемещение заготовки осуществляется цилиндром 6, а цилиндр 5 возвращается в исходное положение. На девятой горизонтали цилиндр 5 вступает в зацепление с заготовкой, и цикл . повторяется. Каждый из цилиндров 5,6 во время зацепления с заготовкой осуществляет цикл "Вытягивание — обратный ход-останов" или "Вытягивание — останов". Число

Формула изобретения нен с серьгой, шарнирно закрепленной на раме, а в средней части - со штоком гидроцилиндра вытягивания, при этом блок управления представляет собой пропорциональный распределитель, выходы которого сообщены с рабочими полостями гидроцилиндра вытягивания, и направляющий распределитель, выход которого сообщен с рабочей полостью гидроцилиндра захвата.

2002563

Тираж Подписное
