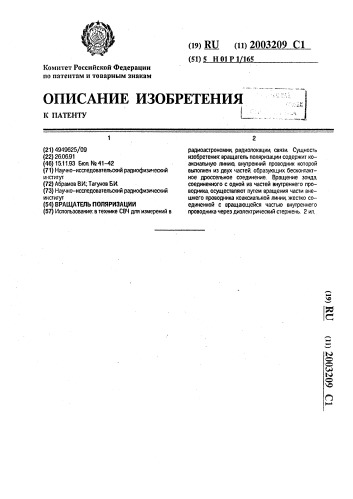

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 4949625/09 (22) 26.06.91 (46) 15.11.93 Бюа Na 41-42 (71) Научно-исследовательский радиофизический институт (72) Абрамов В.И„Тагунов БИ, (7Э) Научно-исследовательский радиофизический институт (54) ВРАЩАТЕЛЬ ПОЛЯРИЗАЦИИ (57) Использование: в технике СВЧ для измерений в (В) RU (11) 2003209 С1 (51) 5 Н 01 Р 1 165 радиоастрономии, радиолокации, связи. Сущность изобретения. вращатель поляризации содержит коаксиапьную линию, внутренний проводник которой выполнен из двух частей, образующих бесконтактное дроссельное соединение. Вращение зонда, соединенного с одной из частей внутреннего проводника, осуществляют путем вращения части внешнего проводника коаксиальной линии, жестко соединенной с вращающейся частью внутреннего проводника через диэлектрический стержень. 2 ил.

2003209

Изобретение относится к технике СВЧ, предназначено для поляризационных измерений и может быть использовано в радиоастрономии, радиолокации, измерительной технике, связи и т.д.

Известны вращатели поляризации, содержащие излучающий зонд, установленный с возможностью поворота в круглом волноводе с открытым концом, и выходное устройство, Для поворота плоскости поляризации в этих технических решениях используют поворот зонда s круглом волноводе относительно его оси. Различие этих технических решений заключается в способе выполнения излучающего зонда.

Недостатком вращателей поляризации, выполненных по вышеприведенной схеме, является то, что в качестве выходного устройства используется прямоугольный волновод. Для получения коаксиального выхода дополнительно надо использовать коаксиально-волноводный переход, а зто усложняет конструкцию (переход с круглого волновода на коаксиал, с коаксиала на прямоугольный волновод, с прямоугольного волновода на коаксиал) и увеличивает габариты вращателя. Другим недостатком этих технических решения является то, что выходное устройство не соосно круглому волноводу, а это затрудняет использование их в поляриметрах с вращающимся поляризационным трактом.

Известен вращатель поляризации, содержащий излучающий зонд, расположенный в полости отрезка круглого волновода с открытым концом, в качестве выходного устройства в котором используется уголковый коаксиальный переход.

Одним из недостатков этого технического решения является то, что выходное устройство, как и в описанных выше решениях, не соосно круглому волноводу. Вторым недостатком является трудность реализации и настройки вращателя поляризации.

Прототипом по наибольшему числу сходных существенных признаков принят вращатель поляризации, содержащий коаксиальный уголковый переход, внутренний проводник которого выполнен из двух частей, образующих бесконтактное дроссельное соединение. При этом одна часть внутреннего проводника коаксиальной линии выполнена неподвижной и в нее введена другая часть, выполненная с возможностью вращения. Вращающаяся часть внутреннего проводника жестко соединена с излучающим зондом и впрессована в диэлектрический стержень, конец которого выведен через внешний провод5

55 ник коаксиальнаго уголковага перехода и соединен с приводом, Недостатком прототипа является низкая эксплуатационная надежность. Это связано с тем, что вращение излучающего зонда осуществляют путем вращения конца диэлектрического стержня, представля ющего собой полый цилиндр с весьма тонкими стенками, так как его внешний диаметр ограничен диаметром неподвижной части внутреннего проводника коаксиальной линии. Увеличение толщины стенок диэлектрического стрежня эа счет уменьшения внутреннего диаметра привело бы к снижению широкополосности вращателя поляризации. Другим его недостатком является несооснасть входа и выхода.

Целью изобретения является повышение эксплуатационной надежности при сохранении ширакопалосности.

Цель достигается тем, что во вращателе поляризации, содержащем отрезок круглого волновода с открытым концам, в полости которого устаноЬлен излучающий зонд, и кааксиальную линию, внутренний проводник которой выполнен из двух частей, образующих бесконтактное дроссельное соединение, причем одна часть внутреннего проводника жестко соединена с излучающим зондом, а также с соасным ей диэлектрическим стержнем, через который указанная часть внутреннего проводника коаксиальнай линии связана с валом привода, внешний проводник коаксиальной линии имеет отрезок длиной il/4 Ve, где Лдлина волны в свободном пространстве; я— относительная диэлектрическая проницаемость упомянутого диэлектрического стержня, образующего с прилегающими к нему частями внешнего проводника бескантактные драссельные соединения. При этом диэлектрический стержень жестко скреплен с указанным отрезком внешнего проводника коаксиальнай линии и связан через него с валом привода, а концы диэлектрического стержня образуют с неподвижными частями внешнего проводника коаксиальнай линии подшипники скольжения.

B заявленном устройстве вращение излучающего зонда осуществляют путем вращения отрезка коаксиальнай линии. При этом вращающаяся часть внутреннего проводника, жестко скрепленная с излучающим зондом, и вращающаяся часть внешнего проводника коаксиальнай линии жестко скреплены между собой с помощью соасного им диэлектрического стержня. При такой конструкции толщина стенок диэлектрического стержня определяется геометриче2003209

50 скими размерами коаксиальной линии и при этом не влияет на волновое сопротивление дроссельного соединения, что обеспечивает повышение эксплуатационной надежности при сохранении широкополосности.

По имеющимся сведениям признаки, включенные в отличительную часть формулы изобретения, являются новыми, поэтому заявленное техническое решение соответствует критерию "существенные отличия".

На фиг. 1, 2 представлены варианты конструкции вращателя поляризации, различающиеся конструкцией дроссельных канавок.

Вращатель поляризации содержит отрезок круглого волновода 1 с открытым концом, в полости которого установлен излучающий зонд 2, и коаксиальную линию

3. Часть коаксиальной линии 3 выполнена с возможностью вращения вокруг своей оси.

Для этого внутренний проводник коаксиальной линии 3 выполнен из двух частей 4, 5, образующих дроссельное соединение.

При этом один конец части 5 выведен в полость отрезка круглого волновода 1 и на нем закреплен излучающий зонд 2. Второй конец части 5 имеет цилиндрическую полость, ось которой совпадает с осью коаксиальной линии 3. В эту полость введена неподвижная часть 4 внутреннего проводника коаксиальной линии 3. Кроме того, внешний проводник коаксиальной линии 3 имеет отрезок 6, образующий с прилегающими к нему неподвижными частями 7 дроссельнblå соединения. Часть 5 внутреннего проводника коаксиальной линии 3 охвачена диэлектрическим стержнем 8 и

Формула изобретения

ВРАЩАТЕЛЬ ПОЛЯРИЗАЦИИ, содержащий отрезок круглого волновода с открытым концом, в полости которого установлен излучающий зонд, и коаксиальную линию, внутренний проводник которой выполнен из двух частей, образующих бесконтактное дроссельное соединение, причем одна часть внутреннего проводника жестко соединена с излучающим зондом и с диэлектрическим стержнем, расположенным соосно с ним. и привод, отличающийся тем, что, с целью повышения эксплуатационной надежности при со5

30 жестко скреплена с ним. Наружный диаметр диэлектрического стержня 8 равен внутреннему диаметру внешнего проводника коаксиальной линии 3. Диэлектрический стержень 8 жестко скреплен с отрезком 6 внешнего проводника коаксиальной линии 3, концы его образуют с неподвижными частями внешнего проводника подшипники скольжения. Отрезок 6 внешнего проводника коаксиальной линии 3 связан с валом привода 9. Длина отрезка 6 равна Л /4 Й, где Л вЂ” длина волны в свободном пространстве; t — относительная диэлектрическая проницаемость диэлектрического стержня 8.

Диэлектрический стержень 8 представляет собой полый цилиндр, выполненный, например, из полистирола. При Л = 18 см внешний диаметр диэлектрического стержня 8 равен 14 мм, внутренний 6,08 мм.

Вращатель поляризации (фиг. 1, 2) работает следующим образом, Вращение от вала привода через подвижную часть 6 внешнего проводника коаксиальной линии 3, диэлектрический стержень 8 и подвижную часть 5 внутреннего проводника передается к излучающему зонду 2. Таким образом, излучающий зонд 2 поворачивают в полости отрезка круглого волновода 1, при этом поворачивается плоскость поляризации возбуждаемой им волны. (56) Авторское свидетельство СССР

М 1363331, кл. Н 01 P 1/165, 1985.

Патент США й. 4841261, кл. Н 01 Р 1/06, 1989. хранении широкополосности, часть внешнего проводника коаксиальной линии

1 длиной —,, где А - длина волны в свобод4 !г ном пространстве, е - относительная диэлектрическая проницаемость диэлектрического стержня, образует с прилегающими к нему другими частями внешнего проводника бесконтактные дроссельные соединения, жестко скреплена с электрическим стержнем и связана с валом привода, а концы диэлектрического стержня образуют с другими частями внешнего проводника коаксиальной линии подшипники скольжения, 2003209

Фиг. 2
