Реферат



Использование: для грузоподъемных работ. Сущность изобретения: механизм содержит стойку 1 и грузовую опору в виде охватывающих стойку и подвижных вдоль нее элементов 2 и 3. Фиксация элементов 2 и 3 осуществляется посредством стержней 4. Между элементами 2 и 3 установлена втулка б, связанная с элементом 3 посредством резьбы и взаимодействующая своим верхним торцом с нижним торцом элемента 2. 2 ил.

ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

Комитет Российской Федерацш по патентам и товарным знакам

1 (21) 4891045/11 (Ж?) 17.1 2.90 (46) 30.1193 Бюп. Ма 43-44 (76) Веретенников Владимир Петрович (54) ПОД ЕМНЫЙ МЕХАНИЗМ (57) Использование: для грузоподъемных работ.

Сущность изобретения: механизм содержит стойку (19) КЦ (1п 2003548 Я1 (а) а О

1 и грузовую опору в виде охватывающих стойку и подвижных вдоль нее элементов 2 и 3. Фиксация элементов 2 и 3 осуществляется посредством стержней 4. Ме>кду элементами Z и 3 установлена втулка. 6, связанная с элементом 3 посредством резьбы и взаимодействующая своим верхним торцом с нижним торцом элемента 2. 2 ип.

2003648 (56) Авторское свидетельство N 1687569, кл. В 66 F 1t02, 1989.

Формула изобретения

ПОДЪЕМНЫЙ МЕХАНИЗМ, содержащий имеющую размещенные друг над другом и горизонтально ориентированные тально ориентированное отверстие элементов, средства фиксации последних на заданных уровнях, выполненные в виде

55 стержней для размещения в упомянутых отверстия вертикальную стойку, грузовую опору, выполненную из расположенных отверстиях элементов и стойки, приспособление для вертикального. перемещения верхнего элемента грузовой опоры относительно нижнего элемента, отличающийся друг над другом, охватывающих упомянутую стойку с возможностью вертикального перемещения и имеющих каждый горизон- тем, что последний выполнен с наружной

Изобретение относится к средствам малой механизации производства и служит для подъема и опускания грузов, оборудования, машин и т.д, 5 . Известен подъемный механизм, содержащий имеющую вертикальную стойку, размещенные друг над другом и горизонтально ориентированные отверстия, грузовую опору, выполненную из расположенных друг 10 над другом, охватывающих упомянутые стойку с возможностью вертикального перемещения и имеющих каждый горизонтальное ориентированное отверстие элементов, средства фиксации последних 15 на заданных уровнях, выполненные в виде стержней для размещения в упомянутых отверстиях элементов и стойки, приспособле- ние для вертикального перемещения верхнего элемента грузовой опоры относи- 20 тельно нижнего элемента (авторское свидетельство СССР М 1687569, ei. 8 66 F 1/02;

1989).

Недостатком известного подъемного механизма является то, что s нем возникают 25 дополнительные изгибающие нагрузки на исполнительные элементы конструкции в результате срок службы его снижается.

Целв изобретения - повысить удобство в эксплуатации, 30

Эта цель достигается за счет того, что нижний элемент выполнен с наружной резьбой, приспособление для вертикального перемещения верхнего элемента грузовой 35 опоры относительно. нижнего элемента выполнено в виде имеющей внутреннюю резьбу втулки, размещенной..на стойке с . возможностью взаимодействия ее внутренней резьбы с наружной резьбой нижнего 40 элемента грузовой опоры. а ее верхнего торца — с н:. кним торцем верхнего элемента грузовой опоры.

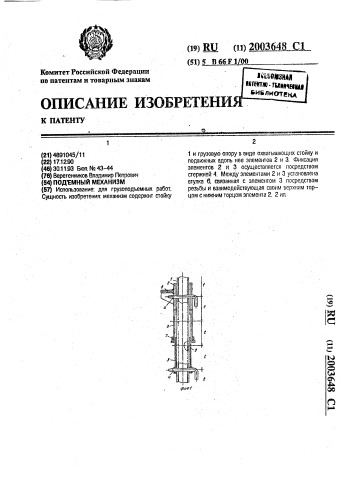

На фиг. 1 изображен подъемный механизм, общий вид (грузовая опора раскруче- 45 на); на фиг. 2 — то же, грузовая опора скручена.

Подъемный механизм содержит имеющую размещенные друг над другом с шагом

t и горизонтально ориентированные отверстия, вертикальную стойку 1, грузовую опору, выполненную из расположенных друг над другом верхнего 2 и нижнего 3 элементов, охватывающих упомянутую стойку с возможностью вертикального перемещения и имеющих каждый горизонтально ориентированное отверстие, стержни 4 для фиксации элементов 2 и 3 в отверстиях 5 стойки 1, Между собой элементы верхний 2 и нижний 3 взаимодействуют посредством втулки 6, с. элементом 3 связанной посредством резьбы, а нижний торец элемента 2 воздействует на верхний торец втулки 6, которая снабжена по окружности выступами 7 под силовой ключ или рычаг (не показаны) для вращения ее под нагрузкой, прилагаемой к кронштейну 8 элемента 2 сверху, .

Работают.с подъемным механизмом следующим образом, Втулку 6 по резьбе наворачивают на элемент 3 до упора. Элемент 3 посредством стержня 4 закрепляют через отверстие 5 на стойке 1, разместив его непосредственно под элементом 2. посредством другого стержня 4, закрепленного через другое отверстие 5 на стойке 1 (фиг. 2). Затем элемент 2 разъединяют со стойкой 1, вынув иэ сочленения верхний стержень 4; Ключом или рычагом вращают втулку 6 на подъем относительна элемента 3. Упираясь в.нижний торец элемента 2; втулка 6 поднимает его с собой. После подъема элемента 2 на шаг t его снова соединяют со стойкой 1 (фиг; 1). Втулку 6 снова до упора наворачивают на элемент 3, который снова поднимают до упора. в элемент 2 и крепят на стойке

1, но уже на t выше прежнего, И так далее, осуществляя подъем грузовой опоры по стойке механизма. Опускание грузовой опоры по стойке осуществляют в обратном порядке, 2003648

10 ал

Составитель В,Веретенников

Техред М.Моргентал Корректор (.Юско

Редактор Т.Павловская

Заказ 3307

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 резьбой, приспособление для вертикального перемещения верхнего элемента грузо- вой.опоры относительно нижнего элемента выполнено в виде имеющей внутреннюю . резьбу втулки, размещенной на стойке с воэможностью взаимодействия ее внутремней резьбы с наружной резьбой нижне- . го элемента грузовой опоры, а ее верхнего торца - с нижним торцом верхнего элемен5 та грузовой опоры.
