Устройство для поверки счетчика электроэнергии на электровозе постоянного тока

Устройство для поверки счетчика электроэнергии на электровозе постоянного тока

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

ЬЭ

CO

4й

CO

4Р

Комитет Российской Федерации по патентам и товарным знакам

1 (21).4927337/21 . (22) 11.04.91 (46) 30.1 1 93 Бюл. Ма 43И (71) Московский институт инженеров железнодо.. рожного транспорта (72) Озембловский АЧ„Сидорова Н,Н„ Феоктистов

ВП; Чуверин lO.Þ„×óèîâàòîâ АИ„Шлеина ЕА (73) Московский институт инженеров железнодорожного транспорта (54) УСТРОЙСТВО ДПЯ ПОВЕРКИ СЧЕТЧИКА

ЭЛНСтРОЭНЮГИИ НА ЭЛККтРОВОЗЕ ПОСТОЯННОГО таим (57) Изобретение может быть использовано в железнодорожных депо при поверке счетчиков электроэнергии, установленных на электровозах Поверяемый счетчик 1 установлен на электровозе, содержащем токоприемник 2, заземляющее устрой(в) RU (и) 2004ООО С1 (51) 5 G01R35 04

2 ство 3, цепи тяговых двигателей 4 с выключателем

5, возбудитель 6 рекуперации с выключателем 7, цепи 8 собственных нужд и вспомогательных машин с выключателем 9, общий выключатель 10 собственных нужд. Возбудитель 6 содержит двигатель .11 и генератор 12. Устройство содержит резистор 13, диоды 14, 15, образцовый ваттметр 16, конденсатор 18, показания счетчика 1 регистрируются регистратором 17. Использование генератора

12 возбудителя 6 рекуперации в качестве источника тока и контактной сети в качестве источника напряжения для запитки поверяемого счетчика 1 и образцового ваттметра 16 позволяет упростить устройство и проводить поверку счетчиков непосредственно на электровозе с высокой точностью.

1 зл ф-лы,1 ил.

2004000

Изобретение относится к железнодорожному транспорту и может быть использовано в депо при поверке счетчиков электроэнергии на электровозах вместе с токовыми шунтами и добавочными сопротивлениями.

Известно устройство для поверки счетчиков электроэнергии, содержащее эталонные источники напряжения и тока, эталонный измерительный прибор(ваттметр), причем ис- 10 точники подключены к контролируемым счетчикам и эталонному прибору (1).

Этим устройством контролируют только сам счетчик, не проверяя дополнительные элементы схемы включения контролируемо- 15 го счетчика.

Прототипом изобретения является устройство для поверки счетчика электроэнер. гии, сОдержащее образцовый ваттметрф источник тока, один из выводов которого 20 подключен к первой клемме для подключения токовой обмотки поверяемого счетчика непосредственно, а другой - к второй клемме для подключения токовой обмотки поверяемого счетчика через. токовую обмотку 25 образцового ваттметра, источник напряжения, клеммы для подключения потенциальной обмотки поверяемого счетчика, одна из которых соединена с одним из выводов потенциальной обмотки образцового ваттмет- 30 ра непосредственно, а другая — с вторым выводом потенциальной обмотки образцового ваттметра через резистор (2). .Недостаток прототипа — сложность устройства иэ"за наличия высоковольтного источника напряжения и источника сильного тока, при этом требуемая точность поверки обеспечивается не всегда,.поскольку поверка связана с монтажными и демонтажными операциями, переноской счетчика.: . 40

Цель изобретения — упрощение и повышенщ. точности поверки счетчиков, установленных на электровозах постоянного тока.

Цель достигается тем, что в устройство 45 введены два диода, включенные последовательно между токоприемником электровоза и точкой соединения резистора с выводом потенциальной обмотки образцового ватт- . метра, в качестве источника тока использо- 50 ван генератор возбудителя гекуперации электровоза, в качестве источника напряже, ния использована контактная сеть, а точка соединения диодов подключена к цепи питания возбудителя рекуперации электрово- 55 за.

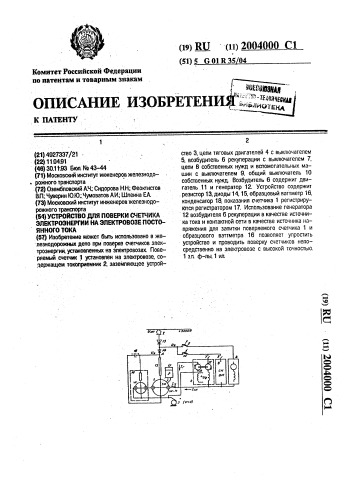

Кроме того, а устройство введен конденсатор, подключенный параллельно потенциальной обмотке образцового ваттметра, На чертеже изображена принципиальная электрическая схема устройства.

Устройство предназначено для поверки счетчика 1 непосредственно на электровозе, содержащем токоприемник 2, заземляющее устройства 3, цепи тяговых двигателей

4 с выключателем 5, возбудитель 6 рекуперации с индивидуальным выключателем 7, цепи собственных нужд и вспомогательных машин 8 с индивидуальным выключателем

9, а также общий выключатель 10 собственных нужд, Возбудитель 6 состоит из находящихся на общем валу вдвигателя 11 и генератора 12, который нагружен на токовую обмотку счетчика 1. Один из выводов токовой обмотки счетчика и один из выводов его потенциальной обмотки соединены с заземляющим устройством 3. Другой вывод токовой обмотки счетчика соединен с минусовыми клеммами тяговых двигателей 4, двигателя 11 и с плюсовой клеммой генератора.12. Другой вывод потенциальной обмотки счетчика подключен посредством резистора 13 и диода 14 к общей точке выключателей 5 и 10, эта. точка соединена с токоприемником 2 посредством дисда 15.

При поверке предусмотрены также эталонный измерительный прибор — образцовый ваттметр 16, включенный идентично счетчи-. ку 1, и регистратор 17 показаний, счетчика 1.

В качестве регистратора использован частотомер, подключенный к выходутелеизмерения (ТИ) счетчика 1. Между заземляющим устройством 3 и общей точкой диода 14 и резистора 13 включен конденсатор 18.

Все элементы, кроме элементов 14-18, входят в комплект электрооборудования электровоза. Элементы 14 — 18 устанавливают на электровозе на время поверки и после поверки снимают, Поверку счетчика 1 выполняют следующим образом.

При опущенном токоприемнике 2 устанавливают на электровозе элементы 14-18, включая их по приведенной схеме, Генератор 12 пересоединяют, как показано на схеме. После этого поднимают токоприемник 2 (происходит заряд конденсатора 18 до напряжения сети — около 3 кВ) и включают выключатели 10, 7 и 9. запуская возбудитель 6.

Регулируя найряжение 0в на обмотке возбуждения генератора 12, устанавливают в цепи его якорной обмотки ток lr, чтобы суммарный ток !у= Ir + 1сн, где (сн — ток собственных нужд (включая двигатель 11), был равен требуемому току поверки счетчика. При этом имитируется режим потребления мощности

2004000 где fe — фактическое показание частотоме ра 17.

Замеры Р и fe с последующим вычислением Ь выполняют для всех значений мощности Р, устанавливая это значение мощности как функцию тока l g,.согласно регламенту поверки счетчиков, При выполнении рассматриваемой поверки важно исключить влияние колебаний напряжения контактной сети Окс, МедлеНные изменения Uyc не имеют существенно. го значения, поскольку замер P и fe, происходит за короткий промежуток време15 ни. Резкие колебания Окс сглаживаются за счет инерционности возбудителя 6, который имеет большой момент инерции, а также эа счет конденсатора 18 емкостью

500 — 1200 мкф.

20 (56) 1. Илюкович .А.М„Вострокнутов Н.Г, Испытания электрических счетчиков. M.-il.:

Госэнергоиздат, 1961. с,90. 91.

2. ГОСТ 8;391-80. Счетчики электриче25 ской энергии постоянного тока. Методы и средства поверки, с.7;

Р-i .uA, где ОА — напряжение в точке А, практически равное напряжению контактной сети (ОА= Окс).

Это значение мощности фиксируется образцовйм ваттметром 16, а соответствующая частота вращения диска счетчика 1 регистрируется частомером 17, В случае электронного счетчика 1 также регистрируется частота импульсов на.выходе ТИ счетчика. Мощности P должна соответствовать частота

fs 1000 —.

P а где а — энергия, приходящаяся на один оборот диска или на один период импульсов ТИ.

Тогда погрешность счетчика определяют как

Составитель А. Озембловский

Техред М.Моргентал Корректор H. Король

Тираж . Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-.35, Раушская наб„4/5

Редактор Т.Юрчикова

Заказ 3324

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, 101

Ф формул а изобретения обмотки образцового ваттметра через ре30 зистор, отличающееся тем, что, с целыа уп1. УСТРОЙСТВО ДЛЯ ПОВЕРКИ СЧЕТ- рощения и повышения точности поверки

ЧИКА ЭЛЕКТРОЭНЕРГИИ НА ЭЛЕКТРО-... счетчиков, установленных на электровозах

ВОЗЕ ПОСТОЯННОГО ТОКА, содержащее постоянного тока„в него введены два дио, образцовый ваттметр, источник тока, один да, . включенных последовательно между из выводов которого подключен к первой 35 токоприемником, электровоза и точкой соеклемме для подключения токовой обмотки, динения резистора с выводом потенциальповеряемого счетчика непосредственно, а ной обмотки образцового ваттметра, в другой. подключен к второй клемме для " качестве источника тока использован генеподключения токовой обмотки поверяемо- 40 ратор возбудителя рекуперации электрового счетчика через токовую обмотку образ- за, в качестве источника напряжения исцового ваттметра, источник. напряжения, пользована контактная сеть, а точка соедиклеммы для подключения потенциальной нения диодов подключена к цепи питания обмотки поверяемого счетчика, одна из ко- возбудителя рекуперации электровоза.. торых соединена с одним из выводов по- 45 2. Устройство по п,1, отличающееся тенциальной обмотки образцового . тем, что. в .него введен конденсатор, подваттметра непосредственно, а другая coe- . ключенный параллельно потенциальной динена с вторым выводом потенциальной.,,: обмотке образцового ваттметра.
