Регулятор напряжения
Иллюстрации
Реферат
Использование: в электроприводах для регулирования скорости двигателя. Сущность: содержит световой модулятор в виде диска с прорезями на валу микродвигателя и преобразователь световых импульсов в электрические на основе запирающего тиристора и ключевого элемента, основу которого составляет диск с неподвижно расположенным фотоприемником и подвижным фотоприемником , расположенным в кольцевой прорези 4 ил

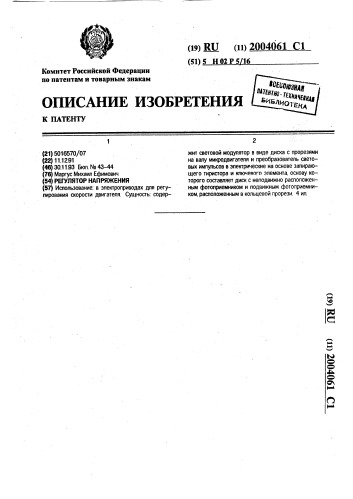

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
Комитет Российской Федерации по патентам и товарным знакам (21) 5016570/07 (22) 11.1 2.91 (46) 30.11.93 Бюл. Ма 43 И (76) Маргус Михаил Ефимович (54) РЕГУЛЯТОР НАПРЯЖЕНИЯ (57) Использование: в электроприводах для регулирования скорости двигателя. Сущность: содер(19) RU (11) 2ОО4061 С1 (51) 5 Н02Р5 16 жит световой модулятор в виде диска с прорезями на валу микродвигатепя и преобразователь световых импульсов в электрические на основе запирающего тиристора H ключевого элемента, основу которого составляет диск с неподвижно расположенным фотоприемником и подвижным фотоприемником, расположенным в кольцевой прорези. 4 ип.
2004061
Изобретение относится к электротехнике и может быть применено, например, для регулирования скорости двигателей.
Известен регулятор напряжения, содержащий тиристор, модулятор светового потока в виде закрепленного на валу привода диска с отверстиями, преобразователь световых импульсов в электрические в виде двух дисков, помещенных один в другой, причем один из них подвижный. Диски имеют по 6 фотоприемников и такое же количество коммутирующих элементов схемы:
RS-триггеров, дифференциальных трансформаторов и т,д.
Недостатком известного устройства является то, что оно может работать только как инвертор, т.е. как преобразователь постоянного тока в переменный с регулируемой частотой и в его сложности, Целью изобретения является получение модулированного в широком интервале напряжения и упрощение устройства.
Цель достигается тем, что в регуляторе напряжения, содержащем тиристор, модулятор светового потока в виде закрепленного на валу диска. с эксцентричным отверстием, преобразователь световых импульсов в электрические, выполненный в виде неподвижного диска с фотоприемниками, размещенными по его окружности, выход первого фотоприемника соединен с S-входом, а выход второго фотоприемника — с R-входом триггера, выход которого через дифференциальный трансформатор подключен к управляющему электроду тиристора, выходами соединенного с выводами для подключения нагрузки, неподвижный диск преобразователя световых импульсов в электрические выполнен с незамкнутой кольцевой прорезью, в которой расположен первый фотоприемник с возможностью перемещения, второй фотоприемник расположен между концами кольцевой прорези, а тиристор выполнен запираемым.
На фиг. 1 показана схема регулятора напряжения; на фиг, 2-диск модулятора; на фиг. 3 — диск с фотоприемниками преобразователя световых импульсов в электрические (случай, когда подвижный фотоприемник расположен рядом с неподвижным).
Регулятор напряжения содержит, например, нагрузку в виде двигателя 1 постоянного тока с обмоткой 2 возбуждения, 55 (56) Авторское свидетельство СССР
N. 830627, кл. Н 02 M 1/092. 1981, Авторское свидетельство СССР
М 1003266, кл. Н 02 М 1/092, 1983, запирающийся тиристор 3, диод 4 и ключевой элемент 5.
Ключевой элемент 5 выполнен в виде модулятора — диска 6 с эксцентричным отверстием 7, закрепленного на валу 8 двигателя 9 постоянного тока. Модулятор 6 помещен в корпус 10, в торцовой стенке 11 которого в плоскости, перпендикулярной траектории кругового вращения светового
"0 луча модулятора.6, помещены в незамкнутой кольцевой прорези 14 подвижно. фотоприемник 12 и неподвижно, между концами прорези 14, фотоприемник 13.
Выходы фотоприемников 12 и 13 под15 ключены соответственно к входам R- u S-RSтриггера 15, который посредством дифференциального трансформатора 16 подключен к управляющему электроду запирающегося тиристора 3.
Микродвигатель 9 постоянного тока посредством потенциометра 17 присоединен к источнику 19 питания, На стороне корпуса 10, противоположной стенке 11, крепятся лампочки 18.
Регулятор напряжения работает следующим образом. Передвижением фотоприемника вдоль прорези 14 устанавливается ширина импульса — она зависит от удаления фотоприемника 12 от фотоприемника 13.
3о Потенциометром 17 устанавливаются обороты двигателя 9, т.е. частота импульсов на выходе регулятора. Включается источник
19 питания. На нагрузку поступает модулированное напряжение в виде регулируемых
35 по ширине и частоте импульсов — меняется среднее значение питания нагрузки и, например, у двигателя — обороты.
Вращаясь, модулятор 6 своим отверстием 7 перемещает световой луч по окружно40 сти, засветка им неподвижного фотоприемника 12 создает импульс на открытие тиристора 3, а засветка световым лучом фотоприемника 13 — его запирание и отключение.
45 Преимущество устройства в простоте элементной, схемной и эксплуатационной, в возможности регулирования частоты и ширины импульсов в широком интервале, а также в экономии электроэнергии, так как
50 часть времени — в частотных паузах — двигатель работает (вращается) по инерции, 2004061
Составитель М.Маргус
Тех ред М. Моргентал Корректор Е. Папп
Редактор
Заказ 3327
Тираж Подписное
НПО "Поиск" Роспатента
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
Ф о р мул а изобретен и я
РЕГУЛЯТОР НАПРЯЖЕНИЯ, содержащий тиристор, модулятор светового потока в виде закрепленного на валу привода диска с эксцентричным отверстием, преобразователь световых импульсов в электрические, выполненный в аиде неподвижного диска с фотоприемниками, размещенными по dro окружности, выход первого фотоприемника соединен с S-входом, а выход второго фотоприемника с Rвходом триггера, выход которого через дифференциальный трансформатор подключен к управляющему электроду тиристора, выходами соединенного с выводами для подключения нагрузки, отличающийся тем, что неподвижный диск преобразователя световых импульсов в электрические выполнен с незамкнутой кольцевой прорезью, в которой расположен первый фо10 топриемник с возможностью перемещения, второй фотоприемник расположен между концами кольцевой прорези, а тиристор выполнен запираемым.
