ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

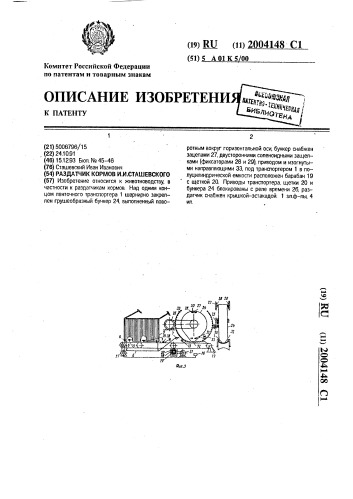

Комитет Российской Федерации по ттатентам и товарным знакам (21) 5006796/15 (22) 24.10 91 (46) 15.1 2.93 Бал. Мя 45-46 (76) Сташевский Иван Иванович (54) РАЗДАТЧИК КОРМОВ И.И.СТАШЕВСКОГО (57) Изобретение относится к животноводству, в частности к раздатчикам кормов. Над одним концом ленточного транспортера 1 шарнирно закреплен грушеобразный бункер 24, выполненный пово(19) RU (11) 2004148 С1 (51) 5 ротным вокруг горизонтальной оси, бункер снабжен зацепами 27, двусторонними сопеноидными защелками (фиксаторами 28 и 29), приводом и изогнутыми направляющими 33, под транспортером 1 в полуцилиндрической емкости расположен барабан 19 с щеткой 20. Приводы транспортера, щетки 20 и бункера 24 блокированы с реле времени 26, раздатчик снабжен крышкой — эстакадой. 1 зл.ф-пы, 4 ип.

2004148

Изобретение относится к животноводству, в частности к раздатчикам кормов.

Известна кормушка, имеющая верхнюю и нижнюю стороны, на верхней стороне расположен лоток, который имеет дно, на который укладывают корм, Кормушка имеет стойки, отходящие вверх от дна.

Известны раздатчики кормов, включающие ленточный транспортер, расположенный между клеточными батареями, к их каркасам шарнирно прикреплены изогнутые решетчатые перегородки (прототип).

Недостатком раздатчиков кормов является то, что при раздаче кормов требуется периодически включать электрический двигатель ленточного транспортера и равйомерно проводить подачу кормов на ленту, осуществлять очистку и мойку ленты,. для этого требуется ручной труд. В каждом корпусе для обслуживающего персонала необходимо оставлять проход шириной 3 м, Целью изобретения является упрощение эксплуатации и экономии площади помещения. Это достигается тем, что в раздатчике кормов, включающем ленточный транспортер, к каркасам клеток шарнирно прикреплены изогнутые решетчатые . перегородки, над одним концом ленточного транспортера шарнирно установлен грушеобразный бункер, выполненный поворотным вокруг горизонтальной оси снабженный зацепами и двусторонними соленоидными защелками, изогнутыми направляющими и приводом, при этом под транспортером в емкости, заполненной жидкостью расположен барабан с щеткой, причем приводы транспортера, щетки и бункера сблокированы с реле времени, раздатчик кормов ":.Hàáõ;åí крышкой, служащей эстакадой, При анализе патентных и технических материалов не обнаружено аналогичной совокупности существенных признаков, что позволяет сделать вывод о новизне технического решения и существенности предложенного решения.

На фиг. 1 схематично изображен раздатчик кормов в момент раздачи корма, в разрезе; на фиг. 2 — то хсе, во время кормления; на фиг. 3 — тоже, продольный разрез; на фиг. 4 — то же, во время кормления.

Раздатчик кормов включает продольно размещенные по обеим сторонам транспортера 1 для раздачи корма и шарнирно при-. крепленные к каркасу 2 клеток 3 изогнутые решетчатые перегородки 4 и 5, связанные с механизмом привода, выполненным в виде прикрепленного к перегородкам троса 6, наматываемого на барабан 7. Нижние концы перегородок обращены к транспортеру 1 для раздачи корма, причем над средней частью транспортера 1 для раздачи корма по

его краям расположены соответственно фиксаторы 8, 9, закрепленные на каркасе 2 батареи, фиксаторы 8 и 9 имеют управление от связанных с ним соленоидов 10. Перегородки 4 и 5 связаны между собой пружиной

11 и к их концам прикреплены боковины 12, обращенные внутрь клеток 3, В концах линии раздачи кормов установлены концевые микропереключатели 13, 14 и 15, а на ленте

10 транспортера 1 для раздачи корма закреплен упор 16, взаимодействующий с микропереключателями 13, 14, 15. Для очистки ленты транспортера 1 от остатков корма под ней наклонно закреплен скребок 17. Под

15 ленточным транспортером 1 в емкости 18, заполненной жидкостью, расположен барабан 19 с щеткой 20. Барабан.19 соединен с электрическим двигателем 21. Емкость 18 соединена с герметичным баком 22 при помощи трубы 23. Над ленточным транспортером 1 расположен грушеобразный герметичный бункер 24, шарнирно закрепленный к неподвижной опоре при помощи оси 25. Бункер 24 соединен с электрическим

25 двигателем 26 и выполнен поворотным.

Бункер 24 содержит зацепы 27, при помощи которых, он фиксируется в надлежащем положении при помощи двухсторонних соленоидных защелок 28 и 29. В соленоидных защелках 28 и 29 вмонтированы микропереключатели 30 и 31, Отверстие 32 бункера

24 контактирует с изогнутыми направляющими ЗЗ. Направляющие 33 предназначены для исключения потерь кормов при поворо35 те бункера 24. Над транспортерной лентой

1 и решетчатыми перегородками 4 и 5 расположена крышка 34, которая служит эстакадой для прохода обслуживающего персонала, лестница 35 на эстакаду 34 расположена с боковой стороны раздатчика кормов, Реле времени 36 при помощи электрической цепи соединено с электрическими двигателями 37 (транспортера 1), 21 и 26.

Микропереключатель 14 расположен в такой точке, что может контактировать только с зацепом 38, Барабан 7 снабжен электрическим двигателем 39. В фиксаторах 8 и 9 вмонтированы микропереключатели 40.

Раздатчик кормов работает следующим .

50 образом, В момент раздачи корма перегородки 4 и 5 установлены на фиксаторах 8 и

9 и -а счет этого животные не имеют доступа к корму, чем исключается их травмирование лентой транспортера 1. Реле времени 36 в

55 определенное время (утром, в обед или вечером) замыкает электрическую цепь, питающую электрические двигатели 21, 26, 37.

При этом электрический двигатель 37 вращает барабаны, на которых натянута транспортерная лента 1, транспортерная ленты 1

2004148 перемещается по корпусу между клеток 3, электрический двигатель 26 вращает грушеобразный бункер 24 на 180О. Как только бункер 24 переместится до надлежащей точки он при помощи зацепа 27 фиксируется соленоидными защелками 29 в надлежащем положении. При вращении бункера 24 отверстие 32 перемещается по направляющим 33 на 180 и устанавливается в нижнем основании. При этом зазор между бункером

24 и направляющими ЗЗ очень маленький, что позволяет исключить потери кормов при повороте бункера 24. Как только отверстие

32 из верхнего положения переместится вниз, между лентой 1 транспортера и бункером образуется надлежащий зазор, гранулированные корма или вареная полужидкая каша из бункера просыпается на ленточный транспортер 1. При помощи ленточного транспортера 1 корм перемещается между клетками 3 (базками). Электрический двигатель 21 вращает барабан 19 с щеткой 20, При вращении барабана 19 щетка 20 образует брызги воды, в результате чего происходит механическая о истка и смыв Водой участка контактирующей ленты транспортера 1. По мере уменьшанич уровня Воды в емкости 18 в изогнутой трубе 23 открывается отверстие, через отверстие воздух и рмикает в бак 22, а из бака 22 вытекает такой же обьем воды, подача воды и перемещение воздуха по трубе 23 из бака 22 происходит до тех пор пока вода в емкости 18 не заполнится до уровня отверстия в трубе 23.

Как только зацеп 38 переместится до надлежащей точки он контактирует с микроперекгпочателем 14. Микропереключатель

14 замыкает другую электрическую цепь, питающую электрический двигатель 26.

Электрический двигатель 26 вращает бункер 24 на 160 в исходное поло>кение. Как только отверстие 32 переместится в верхнее основание, при помощи зацепа 27 и соленоидных защелок 28 бункер 24 эафиксируется в надлежащем положении. При фиксации бункера 24 микропереключатель 30 размыкает электрическую цепь, питаloùóþ электрический двигатель 26, Как только зацеп 38 переместится до микропереключателя 15, он контактирует с микропереключателем, размыкается электрическая цепь питающая электрический двигатель 37. При этом работа ленточного транспортера 1 прекращается и замыкается электрическая цепь питающая соленоиды 10, которые перемещают вниз фиксаторы 8 и 9 и освобождают

35 реле Времени 36 замыкает электрическую цепь, питающую электрический двигатель

39. Электрический двигатель 39 вращает барабан 7 лебедки, преодолевая усилие фиксаторов 8 и 9 перегородки 4 и 5 перемещаются к фиксаторам 8 и 9, на которых происходит их автоматическая установка, Микропереключатели 40 контактируют

Сбслу>кивающий персонал, чтобы пройти вдоль корпуса и вести набл;одание за состояпием здоровья кроликов, нутрий сделать отлов животных или посадку их э клетки, поднимается на эстакаду 34 по лестнице 35, крышка-эстакада 34 позволяет экономить площадь помещения.

Предложенное техническое решение позволит упростить эксплуатацию и увеличить зкономию площади помещения, (56) Патент США М 4070991, кл, А 01 К

5/00, 1978.

Авторское свидетельство СССР

М 741831, кл. А 01 К 5/00, 1980.

25 от фиксации нижние концы перегородок 4 и

5. Под действием пружины 11 перегородки

4 и 5 перемещаются к средней части транспортера 1, При этом открывается доступ животных к корму, Животные поедают корм.

Предложенный раздатчик кормов может производить раздачу зеленых кормов, веточного корма, он работает так же, как при раздаче гранулированных или вареных кашеобразных кормов, отличается тем, что подачу зеленых сочных или веточного корма производят с другой (противоположной) стороны раздатчика кормов, При замыкании электрической цепи, питающей соленоиды

10 в соленоидах возникает магнитное поле, соленоиды 10 перемещают фиксаторы 8 и 9 вниз и производят расфиксацию перегородок 4 и 5, под действием пружины 11 перегородки 4 и 5, перемещаясь, сгребают корм с краев ленты транспортера 1 к ее середине, и он располагаясь между перегородками, через зазоры решетки частично ссыпается на неподви>кную ленту, Через зазоры решетки животные выбирают и поедают корм.

При этом положении перегородки препятствуют переходу животных по транспортеру для раздачи корма из одной клетки в другую

Благодаря наличию на перегородках бокоВин 12 предоте, >ащается переход жиВОтных в смежные клетки. Крома того, такое выполнение огра>кдения исключает разбрасывание корма при кормлении >кивогных, Для возвращения перегородок посла кормления в исходное голожение в надлежащее время

2004148

Формула изобретения

1. Раздатчик кормов, содержащий связанный с приводом замкнутый ленточный транспортер, по обе стороны которого размещены клеточные батареи, на каркасах которых шарнирно установлены изогнутые решетчатые перегородки, связанное с транспортером средством подачи корма, отличающийся тем, что средство подачи корма выполнено в виде установленного над транспортером поворотного вокруг

- своей продольной горизонтальной оси

Q - образного, бункера, связанного с приводом и снабженного приспособлением для предотвращения потерь корма при повороте бункера, выполненным в виде криволинейных направляющих, установленных над

5 транспортером с возможностью частичного охвата бункера, а также элементами фиксации бункера в заданном положении, выполненными в виде зацепов и двусторонних соленоидных защелок, при этом раздатчик кормов снабжен реле времени и устройством для очистки ленты, которое выполнено в виде размещенного в емкости с моющей жидкостью приводного барабана со щеткой, установленной с возможностью взаимодействия с нижней ветвью ° ленты транспортера, а приводы транспортера, бункера и барабана со щеткой сблокированы с упомянутым реле времени.

2, Раздатчик кормов по п.1, отличающийся тем, что он снабжен установленной над транспортером крышкой-эстакадой для перемещения обслуживающего персонала.
