Ротационная щетка системы кравченко и.и. подметально- уборочной машины

Ротационная щетка системы кравченко и.и. подметально- уборочной машины

Иллюстрации

Показать все

Реферат



Сущность: ротационная щетка подметальноуборочной машины содержит вал с размещенными на нем секциями из очистных элементов, соединенных между собой дугообразными перемычками Каждая секция выполнена в виде усеченного конуса , а конусы вставлены друг в друга, образуя кромкой основания боковую рабочую поверхность 1 ил

IC ПАТЕНТУ

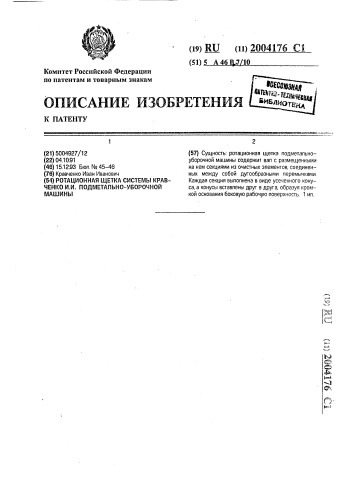

Комитет Российской Федерации по патентам и товарным знакам (21) 5004927/12 (22) 04.10.91 (46) 15.12.93 Бюп. Ма 45 — 46 (76) Кравченко Иван Иванович (54) РОТА (ИОННА +ETKA CNCTEMbI КРАВЧЕНКО И.И. ПОДМЕТАЛЬНО-УБОРОЧНОЙ

МАШИНЫ

<В) RU (11) 2ОО4176 Cl (51) 5 А4 7 1О (57) Сущность: ротационная щетка подметапьноуборочной машины содержит вап с размещенными на нем секциями из очистных элементов, соединенных между собой дугообразными перемычками.

Каждая секция выполнена в виде усеченного конуса, а конусы вставлены друг в друга, образуя кромкой основания боковую рабочую поверхность. 1 ип.

2004176 перемычками 5. Секции имеют одинаковые размеры и форму усеченного конуса, одеваются на вал так, что образуют кромкой основания "елочку" и рабочую поверхность 6.

При вращении щетки ее подводят к бордюру (не обозначен), и она рабочей поверхностью 6 чистит бордюр по его высоте, Истираясь, секции "обнажают" новые поверхности элементов 4.

10 (56) Авторское свидетельство СССР

Q 847983, кл. А 46 В 7/10, 1981, Формула изобретения 15

Составитель М,Сонина

Техред М.Моргентал Корректор Е.Папп

Редактор А.Зробок

Заказ 3359

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101

Изобретение относится к коммунальному машиностроению и может быть использовано на подметальных машинах, Целью изобретения является обеспечение очистки бордюров пфилотковой части дорог.

На чертеже показана щетка с частичным разрезом.

Ротационная щетка содержит вал 1 с фиксатором 2 рабочих секций 3. Каждая секция 3 состоит из наклоненных к валу очистных элементов 4, соединенных между собой

Ротационная щетка подметально-уборочной машины, содержащая вал с размещенными на нем секциями иэ очистных элементов, отличающаяся тем, что, с целью обеспечения очистки бордюров прилотковой части дорог, она снабжена дугообразными перемычками, соединяющими очистные элементы между собой, каждая секция выполнена в виде усеченного конуса, а конусы вставлены друг в друга, образуя кромкой основания боковую рабочую поверхность.
