Реферат



Изобретение относится к медицинской технике и найдет применение для измерения артериального давления. Цель изобретения - повышение точности . Устройство для измерения артериального давления содержит браслет 1, на котором смонтированы средство пережатия артерии 11 с датчиком силы 12, датчик пульса 3, сигнализаторы 4 и 5 пульса и амплитуды пульсовой волны, шкальный индикатор 6 и электронный блок 2 обработки. 2 злф-лы, 1 ил

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5005255/14 (22) 15.10.91 (46) 15.12.93 Бюл. Ne 45-46

P6) Сиволапов Алексей Алексеевич; Бровкович

Энергий Дмитриевич; Бровкович Марина Энергиевнг (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ (57) Изобретение относится к медицинской технике (19) ШЯ (11) 2004189 С1 (51) 5 А6185 02 и найдет применение для измерения артериального давления. Цель изобретения — повышение точности. Устройство для измерения артериального давления содержит браслет 1, на котором смонтированы средство пережатия артерии 11 с датчиком силы 12, датчик пульса 3, сигнализаторы 4 и 5 пульса и амплитуды пульсовой волны, шкальный индикатор

6 и электронный блок 2 обработки. 2 зпф-лы, 1 ил.

2004189

Изобретение относится к медицинской технике и может найти применение для измерения артериального давления.

Известно устройство для измерения артериального давления, содержащее браслет, на котором смонтированы средство пережатия артерии и датчик пульса, и электронный блок обработки.

Однако известное устройство не позволяет контролировать усилие пережатия артерии, что снижает достоверность резуЛьтатов йзмерения.

Цель изобретения — повышение точности измерения.

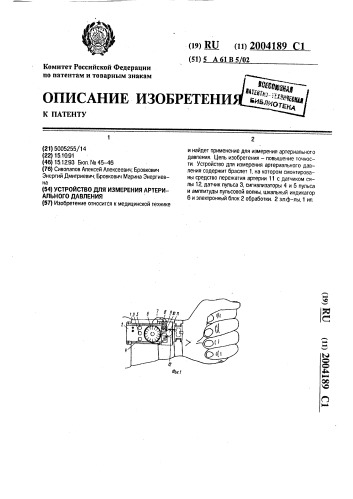

Указанная цель достигается тем, что устройство снабжено шкальным индикатором, средство пережатия артерии снабжено датчиком силы, датчиком пульса, причем чувствительные элементы датчиков выполнены в виде двух скрепленных по концам мембран, взаимодействующих с преобразователями, подключенными к электронному блоку обработки, который размещен на браслете, На фиг. 1 изображено устройство, общий вид; на фиг, 2 — средство пережатия артерии с датчиком силы; на фиг. 3 — датчик пул ьса.

Устройство состоит из браслета 1, на котором расположен электронный блок 2 обработки, датчик пульса 3, сигнализатор 4 амплитуды пульсовой волны и сигналиэатор

5 пульса, индикатор 6 с цифровой шкалой, соединительные проводники 7 с разьемными контактами 8, 9, 10, средство пережатия артерии 11 и датчик силы 12.

Датчик пульса 3 снабжен молоточком

13, контактирующим с чувствительным элеФормула изобретения

1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ. содержа45 щее браслет, на котором смонтированы средство пережатия артерии и датчик пульса, и электронный блок обработки, от-, личающееся тем, что оно снабжено шкаль- ным индикатором, закрепленным на брас- 50 лете, средство пережатия артерии снабжено датчиком силы, при этом чувствительные элементы датчиков выполнены ментом, выполненным в виде скрепленных концами мембран 14 и 15, которые могут служить обкладками конденсатора (см.фиг.3). Аналогичным образом выполнен и чувствительный элемент датчика силы 12 (мембраны 16 и 17), Средство пережатия артерии 11 состоит иэ основания 18, прокладки 19, винта 20.

Датчик пульса 3 измеряет амплитуду пульсовой волны, а датчик силы 12 величину усилия, с которой происходит пережатие артерии.

Сигнализаторы 4 и 5 предназначены для сигнализации о моментах уменьшения амплитуды пульсовой волны и исчезновения пульса, Устройство работает следующим о6разом. Браслет 1 закрепляется на запястье руки таким образом, чтобы датчики 3 и 12 находились над лучевой артерией. Пережимают артерию с помощью винта 20, контролируя величину усилия, При пережатии регистрируют два момента: момент начала уменьшения амплитуды пульсовой волны и момент исчезновения пульса. Систолическое давление соответствует моменту исчезновения пульса, диастолическое— началу уменьшения амплитуды пульсовой волны.

Изменение давления или силы, воспринимаемые чувствительными элементами датчиков 3 и 12, приводит к деформации последних, к изменению их емкостей и к изменению напряжения на выходах преобразователей, которое через электронный блок обработки передается на индикатор, (56) Патент США N 4441504, кл. А 61 В

5/02, 1984, в виде двух скрепленных на концах мембран, взаимодействуюших с прео6оазователями, подключенными к электронному блоку обработки, который размещен на браслете, 2, Устройство по п.1, отличающееся тем, что датчик пульса снабжен молоточком, закрепленным на браслете и контактирующим с одной из мембран.

3. Устройство по п,1, отличающееся тем, что мембраны представляют собой обкладки конденсатора.

2004189

Составитель Т.Рюмина

Техред М.Моргентал Корректор Е,Папп

Редактор А.Зробок

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3359

П оизводственно-издательский комбинат Патент, г. Ужгород, у . р ! ° м л.Гага ина, 101 рои в
