Игра-головоломка

Игра-головоломка

Иллюстрации

Показать все

Реферат



Сущность: в полом прозрачном корпусе, заполненном жидкостью, расположена разделительная перегородка в виде поплавка с закрепленной в ней трубкой для улавливания шарика, управляемого постоянным магнитом, установленным вне с возможностью перемещения. 1 ЗП.Ф-ЛЫ, 1 ИД

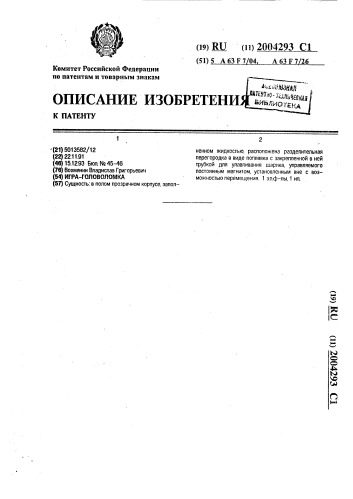

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5013582/12 (22) 22.1 1.91 (46) 15.12.93 Бюл. Мв 45-46 (76) Вохмянин Владислав Григорьевич (54) ИГРА-ГОЛОВОЛОМКА (57) Сущность: в полом прозрачном корпусе, запол(В) RU (1Ц 2®4293 Cl (51)5 A63F7 04 A63F7 26 ненном жидкостью, расположена разделительная перегородка в виде поплавка с закрепленной в ней трубкой для улавливания шарика, управляемого постоянным магнитом, установленным вне с возможностью перемещения. 1 зп.ф-лы, 1 ил.

2004293

Изобретение относится к занимательным играм-головоломкам, Известна игра-головоломка, содержащая прозрачный полый корпус, разделительную перегородку в форме диска с 5 лунками и сквозным проходным отверстием и игровые шарики.

Низкая занимательность является недостатком этой игры-головоломки.

Наиболее близкой по технической сущ- 10 ности к предлагаемому является игра-головоломка, содержащая заполненный жидкостью прозрачный полый корпус с размещенными в нем свободно шариком и подвижной перегородкой и постоянный 15 магнит, расположенный. вне корпуса с воэможностью перемещения относительно корпуса и взаимодействия с шариком.

Низкая занимательность является недостатком этой игры-головоломки. . 20

Целью изобретения является повышение занимательности.

Цель достигается тем, что игра-головоломка, содержащая прозрачный полый кор- 25 пус, имеющий разделительную перегородку в форме диска и свободно размещенный в полости корпуса шарик, дополнительно содержит магнит, размещенный вне корпуса, а в разделительную перегородку установле- 30 на как минимум одна трубка с внутренним диаметром, большим диаметра шарика, через которую соединены полости, лежащие по разные стороны перегородки; при этом шарик выполнен иэ ферромагнитного мате- 35 риала, а корпус и перегородка — из немагнитно о материала. Корпус выполнен в виде шара и в него залита неферромагнитная жидкость до уровня, при котором обеспечивается нахождение на плаву перегородки, 40 имеющей положительную степень плавучести.

45 родка снабжена установленной в ней трубкой для улавливания шарика с внутренним диаметром, большим диаметра шарика, и выполнена в виде поплавка, разделяющего корпус на полости, 50 2. Игра-головоломка по п.1, отличающаяся тем, что корпус выполнен в виде шара, а перегородка - в форме диска, .Формула изобретения

1, ИГРА-ГОЛОВОЛОМКА, содержащая заполненный жидкостью прозрачный кор.пус с размещенными в нем свободно шариком и подвижной перегородкой и постоянный магнит, расположенный вне корпуса с возможностью перемещения относительно корпуса и взаимодействия с шариком, отличающаяся тем, что перегоНа чертеже изобра>кена предлагаемая игра-головоломка.

Игра-головоломка содержит прозрачный полый корпус 1 в виде шара, в котором размещена перегородка 2, выполненная в виде выпуклого диска, свободно размещенный в полости корпуса 1 шарик 3 из ферромагнитного материала, в разделительную перегородку 2 установлена как минимум одна трубка 4 с внутренним диаметром, большим диаметра шарика 3, магнит 5, размещенный вне корпуса 1. Корпус 1, перегородка 2 и трубка 4 выполнены из немагнитного материала, В корпус 1 залита неферромагнитная жидкость 6 до уровня, при котором обеспечивается нахождение на плаву перегородки, имеющей положительную степень плавучести вместе с трубкой 4.

Игра осуществляется следующим образом.

Манипулируя магнитом 5, необходимо подвести шарик 3 в такую точку корпуса 1, при удалении из которой магнита 5 произойдет переход шарика 3 из верхней части корпуса 1 в нижнюю через трубку 4. При этом верхняя часть перегородки 2 может быть окрашена в один цвет, а нижняя — в другой. При этом точное попадание шарика в трубку 4 затруднено тем, что перегородка качается, а следовательно, качается и торец трубки 4, B игру можно играть как одному, так и вдвоем, втроем, а также командно.

Высокая степень занимательности является достоинством и преимуществом предлагаемого технического решения по сравнению с прототипом. (56) Авторское свидетельство СССР

М 1276347, кл. А 63 F 7/04, 1986.

Авторское свидетельство СССР

N 1416148, кл. А 63 F 7/04, 1988.

2004293

Составитель С.Гриневская

Техред M.Моргентал Корректор С. Шекмар

Редактор А.Купрякова

Тираж Подписное

HllO "Поиск" Роспатента

113035, Москва, Ж-35,. Раушская наб., 4/5

Заказ 3365

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
