Реферат



Назначение: для очистки, мойки, стирки деталей и изделий, не поддающихся измельчению или растворению в моющей среде. Сущность изобретения устройство содержит резервуар для моющегося средства, привод и передаточный механизм. Передаточный механизм выполнен в виде криеошипнокулисного механизма. Резервуар может повторять форму его траектории. 1 зп.ф-пы, 2 мл

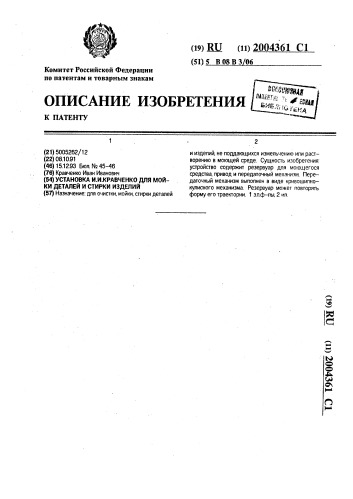

ОПИСАЫИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5005262/12 (22) 08.1 0.91 (46) 15.12.93 Бюл. Мю 45-46 (76) Кравченко Иван Иванович (54) УСТАНОВКА И.И.КРАВЧЕНКО ДЛЯ МОЙКИ ДЕТАЛЕЙ И СТИРКИ ИЗДЕЛИЙ (57) Назначение: для очистки, мойки, стирки деталей (В) RU (11) 2004361 С1 (51) 5 ВОЗ ВЗ 06 и изделий, не поддающихся измельчению или растворению в моющей среде. Сущность изобретения: устройство содержит резервуар для мо ощегося средства, привод и передаточный механизм. Передаточный механизм выполнен в виде кривошипнокулисного механизма. Резервуар может повторять форму его траектории. 1 з.п.ф — лы, 2 ил.

ЬЭ (Р

СР

4 (.М

2004361

На фиг. 1 изображена установка с постоянным плечом передаточного механизма; на фиг. 2 — то же, с переменным плечом.

Установка для мойки деталей и стирки иэделий содержит привод 1, передаточный механизм в виде кривошипа 2 и двухплечего шатуна 3, помещенного в направляющую 4.

В варианте на фиг. 1 направляющая имеет ролик 5, закрепленный на шатуне 3, а в

10 варианте на фиг. 2 направляющая шарнирно закреплена к корпусу 6 установки, Плечо

7 или шатун 3 имеет трубопроводы для подвода и отвода моющего средства, и на конце плеча 7 установлен резервуар 10 с коакси15 ально установленным перфорированным барабаном 11.

Работает установка следующим образом.

В резервуар 10 помещают подлежащие мойке и стирке изделия или детали. Подают через трубопроводы 7, 8, 9 моющее средство в резервуар 10. Включают привод 1 и передаточный механизм создает колебание

25 влево-вправо и вверх-вниз.

После цикла мойки сливают моющее средство и через перфорацию 11 отжимают изделия.

30 (56) Авторское свидетельство СССР

М 995907, кл. В 08 В 3/06, 1983.

1. Установка для.мойки деталей и стирки изделий, имеющая привод и связанный передаточным механизмом резервуар для, 40 моющего средства и моющихся деталей и; иэделий, отличающаяся тем, что переда-, Изобретение относится к любой.области техники для очистки, мойки, стирки деталей и изделий, не поддающихся измельчению или растворению в моющей среде.

Известно устройство для мойки, имеющее резервуар для моющего средства, привод, передаточный механизм.

Недостатком его является низкая эффективность мойки.

Технически результатом изобретения является повышение качества и производительности мойки и стирки за счет сложного режима колебаний резервуара, а также возможности подачи моющего средства через передаточный механизм, что снижает металлоемкость.

Этот результат достигается тем, что в известной установке, имеющей привод, связан передаточным механизмом с резервуаром для моющего средства и моющихся деталей и изделий, передаточный механизм выполнен в виде кривошипно-кулисного механизма, Резервуар может повторять форму его траектории.

Такое выполнение изобретения позволяет устранить мертвые зоны кривошипа и перемещать в безостановочном режиме по некруглой, например, эллипсной траекто-. рии резервуар, а в нем и моющее средство, детали и изделия.

Формула изобретения точный механизм выполнен в виде криво- шипно-кулисного механизма для создания сложного режима колебаний резервуара и подачи в него моющего средства через передаточный механизм.

2. Установка по n.l, отличающаяся тем. что резервуар повторяет форму его траектории.
